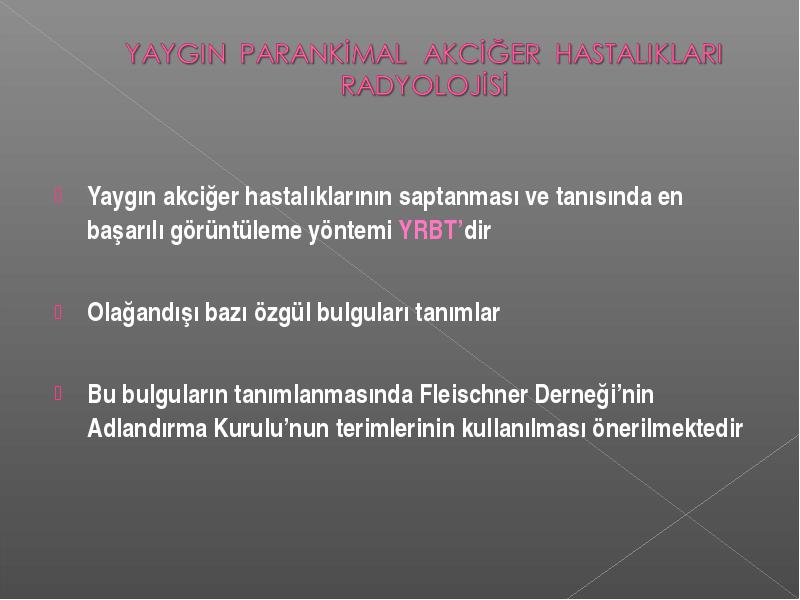

Yaygın akciğer hastalıklarının saptanması ve tanısında en başarılı görüntüleme yöntemi yrbt’dir

Yaygın akciğer hastalıklarının saptanması ve tanısında en başarılı görüntüleme yöntemi YRBT’dir

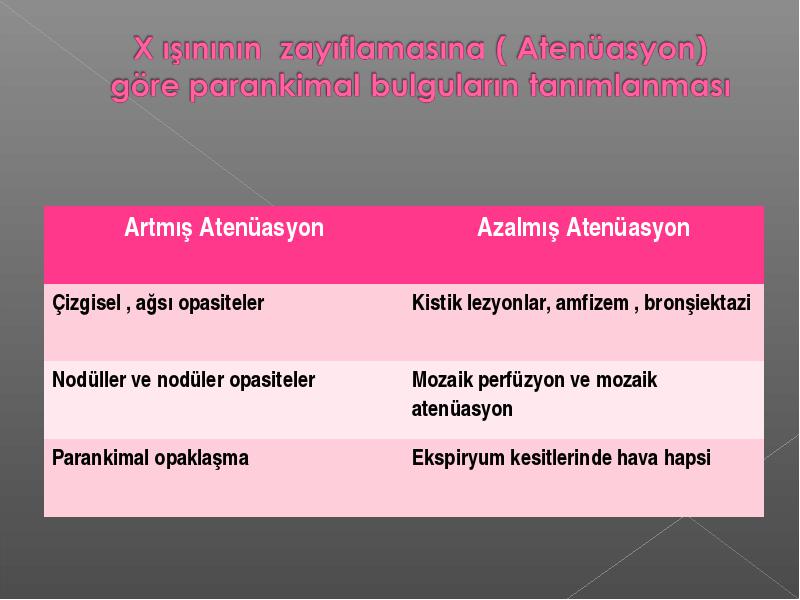

• Yaygın akciğer hastalıklarının saptanması ve tanısında en başarılı görüntüleme yöntemi YRBT’dir

• Olağandışı bazı özgül bulguları tanımlar

• Bu bulguların tanımlanmasında Fleischner Derneği’nin Adlandırma Kurulu’nun terimlerinin kullanılması önerilmektedir

Akciğerde interstisyel yapının sıvı , fibröz doku veya bazı maddelerin birikimi nedeniyle kalınlaşması ,YRBT’de çizgisel veya ağsı opasitelerin görülmesine yol açar

• Akciğerde interstisyel yapının sıvı , fibröz doku veya bazı maddelerin birikimi nedeniyle kalınlaşması ,YRBT’de çizgisel veya ağsı opasitelerin görülmesine yol açar

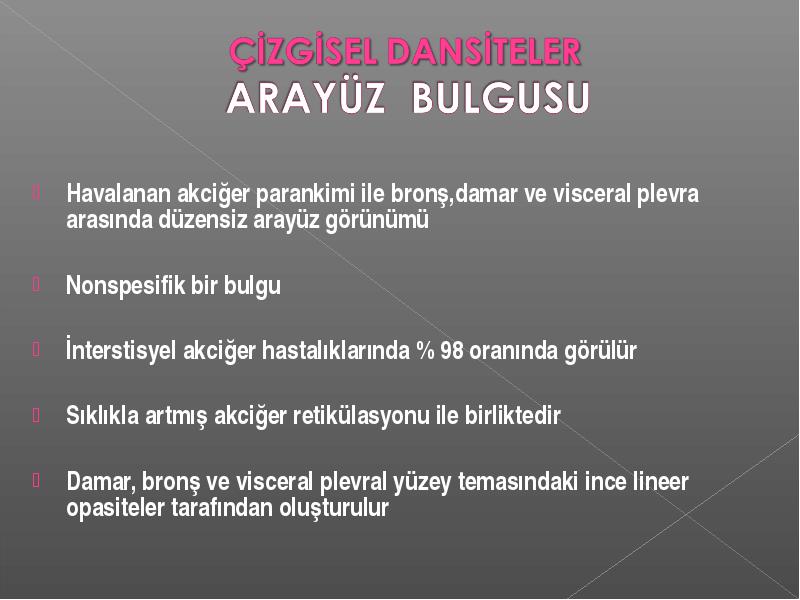

Havalanan akciğer parankimi ile bronş,damar ve visceral plevra arasında düzensiz arayüz görünümü

• Havalanan akciğer parankimi ile bronş,damar ve visceral plevra arasında düzensiz arayüz görünümü

• Nonspesifik bir bulgu

• İnterstisyel akciğer hastalıklarında % 98 oranında görülür

• Sıklıkla artmış akciğer retikülasyonu ile birliktedir

• Damar, bronş ve visceral plevral yüzey temasındaki ince lineer opasiteler tarafından oluşturulur

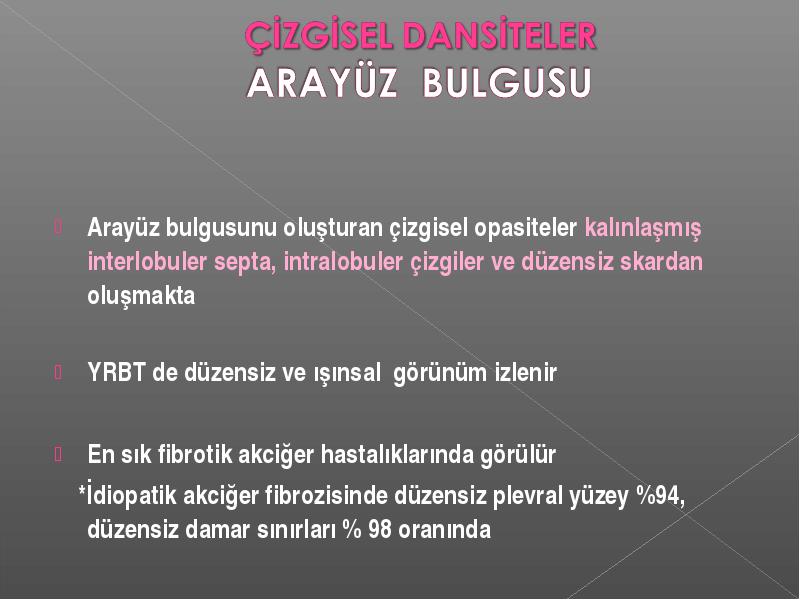

• Arayüz bulgusunu oluşturan çizgisel opasiteler kalınlaşmış interlobuler septa, intralobuler çizgiler ve düzensiz skardan oluşmakta

• YRBT de düzensiz ve ışınsal görünüm izlenir

• En sık fibrotik akciğer hastalıklarında görülür

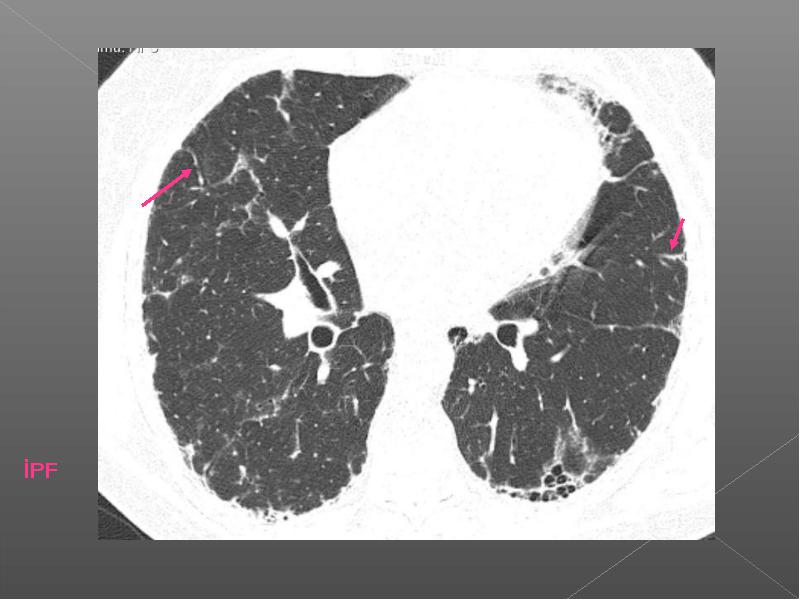

• *İdiopatik akciğer fibrozisinde düzensiz plevral yüzey %94, düzensiz damar sınırları % 98 oranında

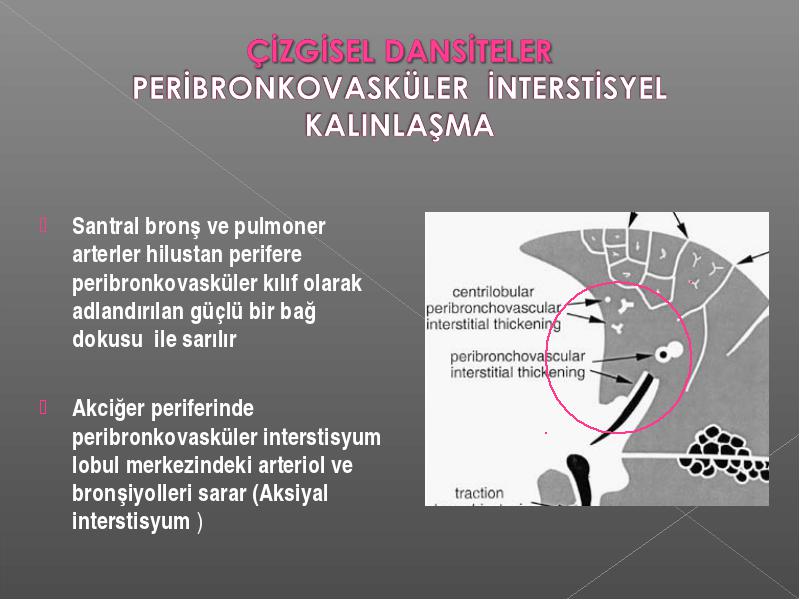

Santral bronş ve pulmoner arterler hilustan perifere peribronkovasküler kılıf olarak adlandırılan güçlü bir bağ dokusu ile sarılır

• Santral bronş ve pulmoner arterler hilustan perifere peribronkovasküler kılıf olarak adlandırılan güçlü bir bağ dokusu ile sarılır

• Akciğer periferinde peribronkovasküler interstisyum lobul merkezindeki arteriol ve bronşiyolleri sarar (Aksiyal interstisyum )

Peribronkovasküler interstisyel kalınlaşmada sentırlobuler arter belirginleşir

• Peribronkovasküler interstisyel kalınlaşmada sentırlobuler arter belirginleşir

• Peribronkovasküler interstisyumun intralobuler komponentinin kalınlaşması, nokta şeklinde , Y veya X şeklinde dallanan opasitelere yol açar

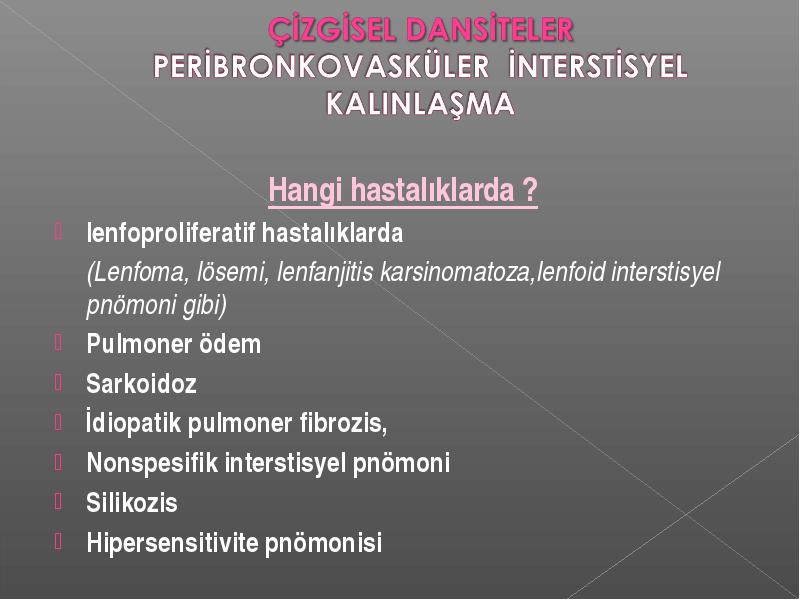

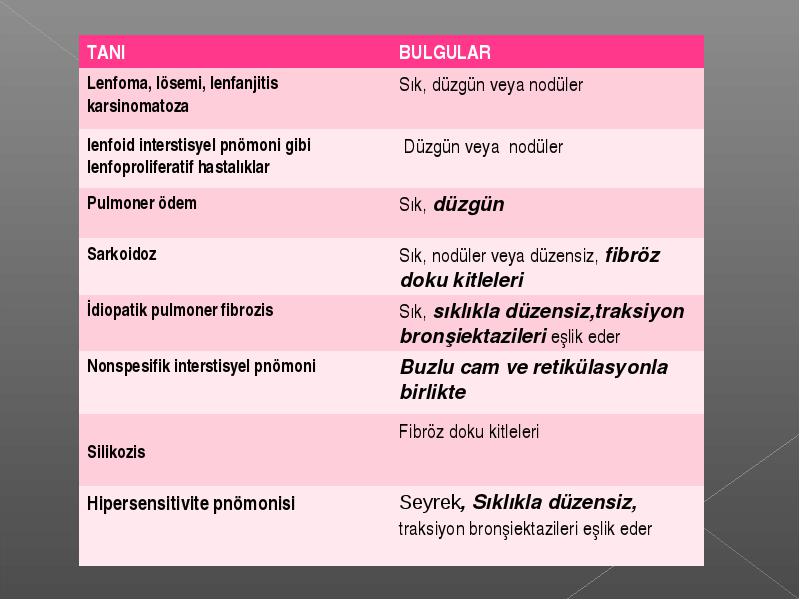

Hangi hastalıklarda ?

• Hangi hastalıklarda ?

• lenfoproliferatif hastalıklarda

• (Lenfoma, lösemi, lenfanjitis karsinomatoza,lenfoid interstisyel pnömoni gibi)

• Pulmoner ödem

• Sarkoidoz

• İdiopatik pulmoner fibrozis,

• Nonspesifik interstisyel pnömoni

• Silikozis

• Hipersensitivite pnömonisi

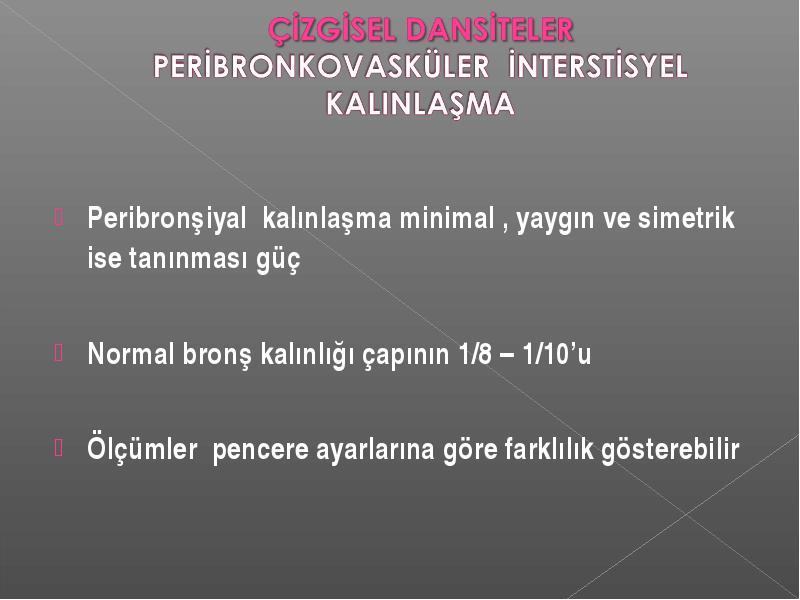

Peribronşiyal kalınlaşma minimal , yaygın ve simetrik ise tanınması güç

• Peribronşiyal kalınlaşma minimal , yaygın ve simetrik ise tanınması güç

• Normal bronş kalınlığı çapının 1/8 – 1/10’u

• Ölçümler pencere ayarlarına göre farklılık gösterebilir

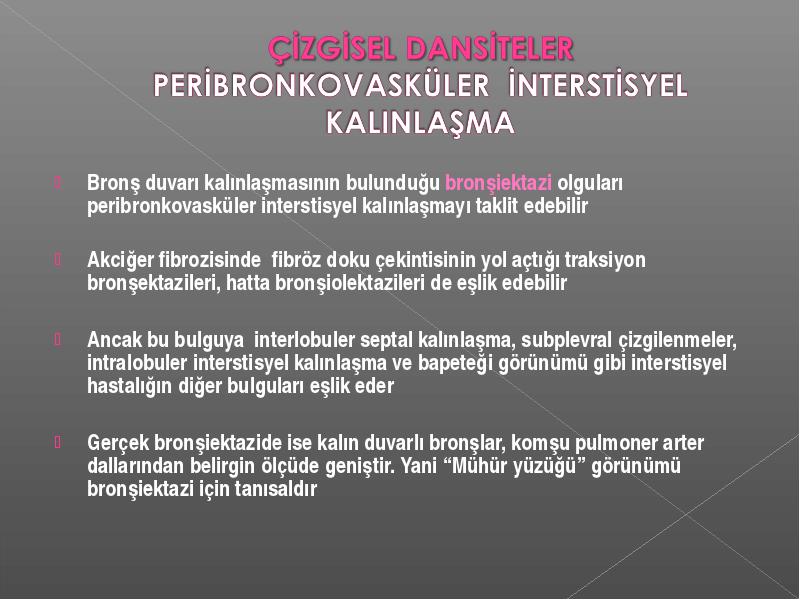

Bronş duvarı kalınlaşmasının bulunduğu bronşiektazi olguları peribronkovasküler interstisyel kalınlaşmayı taklit edebilir

• Bronş duvarı kalınlaşmasının bulunduğu bronşiektazi olguları peribronkovasküler interstisyel kalınlaşmayı taklit edebilir

• Akciğer fibrozisinde fibröz doku çekintisinin yol açtığı traksiyon bronşektazileri, hatta bronşiolektazileri de eşlik edebilir

• Ancak bu bulguya interlobuler septal kalınlaşma, subplevral çizgilenmeler, intralobuler interstisyel kalınlaşma ve bapeteği görünümü gibi interstisyel hastalığın diğer bulguları eşlik eder

• Gerçek bronşiektazide ise kalın duvarlı bronşlar, komşu pulmoner arter dallarından belirgin ölçüde geniştir. Yani “Mühür yüzüğü” görünümü bronşiektazi için tanısaldır

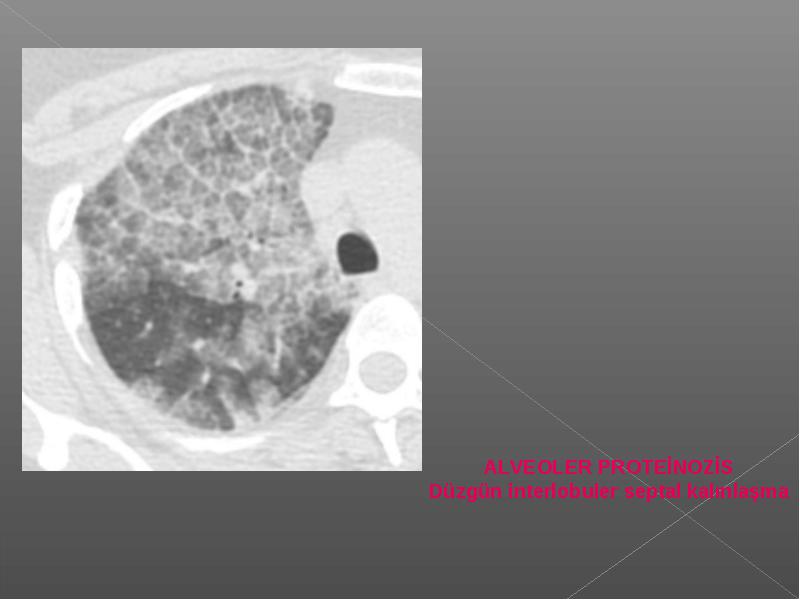

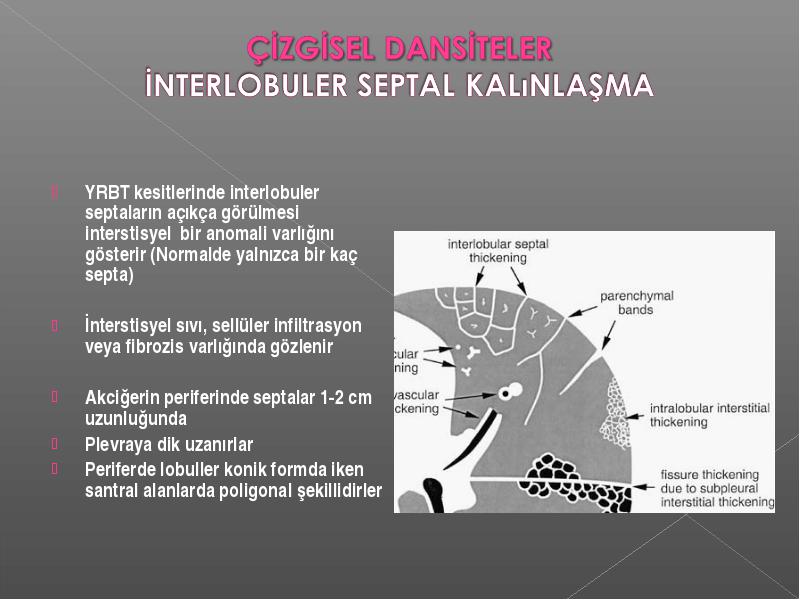

YRBT kesitlerinde interlobuler septaların açıkça görülmesi interstisyel bir anomali varlığını gösterir (Normalde yalnızca bir kaç septa)

• YRBT kesitlerinde interlobuler septaların açıkça görülmesi interstisyel bir anomali varlığını gösterir (Normalde yalnızca bir kaç septa)

• İnterstisyel sıvı, sellüler infiltrasyon veya fibrozis varlığında gözlenir

• Akciğerin periferinde septalar 1-2 cm uzunluğunda

• Plevraya dik uzanırlar

• Periferde lobuller konik formda iken santral alanlarda poligonal şekillidirler

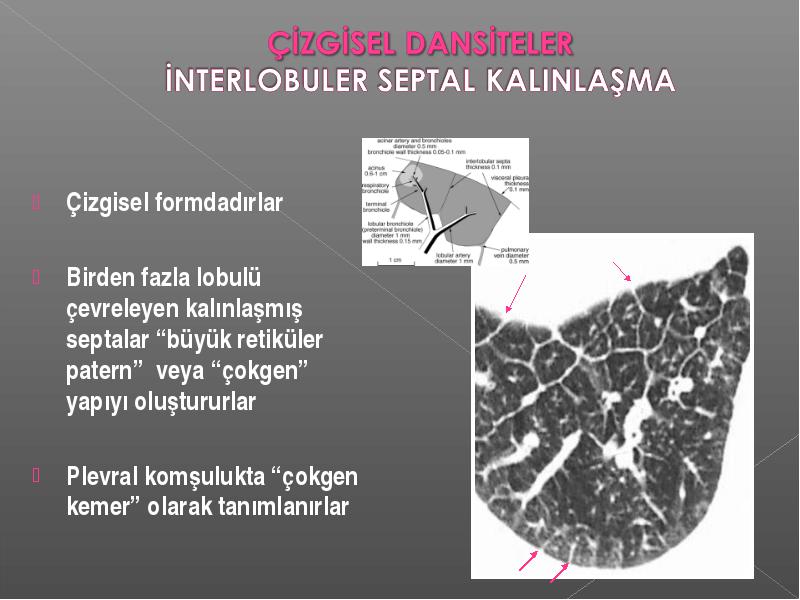

Çizgisel formdadırlar

• Çizgisel formdadırlar

• Birden fazla lobulü çevreleyen kalınlaşmış septalar “büyük retiküler patern” veya “çokgen” yapıyı oluştururlar

• Plevral komşulukta “çokgen kemer” olarak tanımlanırlar

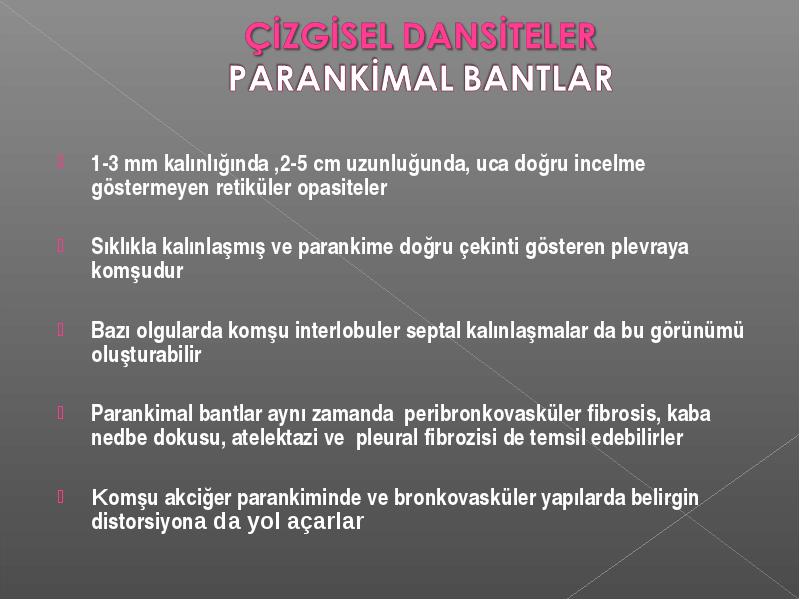

1-3 mm kalınlığında ,2-5 cm uzunluğunda, uca doğru incelme göstermeyen retiküler opasiteler

• 1-3 mm kalınlığında ,2-5 cm uzunluğunda, uca doğru incelme göstermeyen retiküler opasiteler

• Sıklıkla kalınlaşmış ve parankime doğru çekinti gösteren plevraya komşudur

• Bazı olgularda komşu interlobuler septal kalınlaşmalar da bu görünümü oluşturabilir

• Parankimal bantlar aynı zamanda peribronkovasküler fibrosis, kaba nedbe dokusu, atelektazi ve pleural fibrozisi de temsil edebilirler

• Komşu akciğer parankiminde ve bronkovasküler yapılarda belirgin distorsiyona da yol açarlar

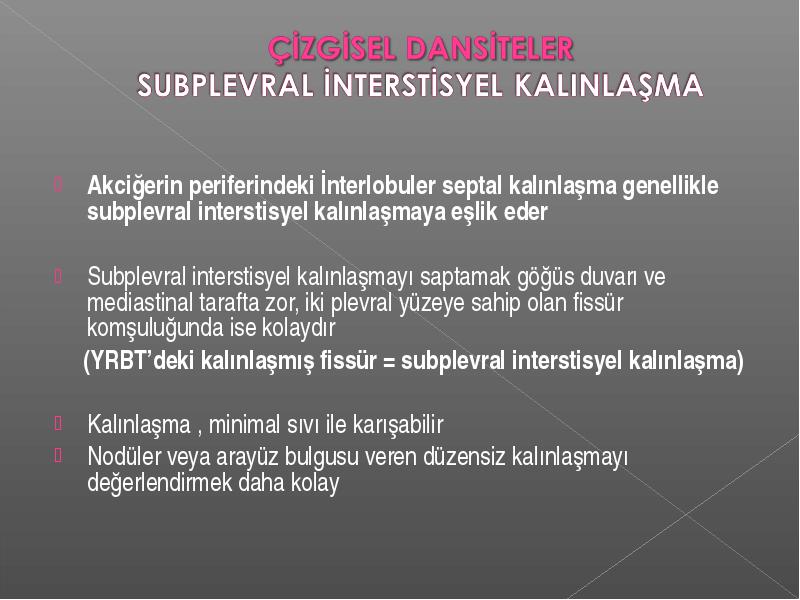

Akciğerin periferindeki İnterlobuler septal kalınlaşma genellikle subplevral interstisyel kalınlaşmaya eşlik eder

• Akciğerin periferindeki İnterlobuler septal kalınlaşma genellikle subplevral interstisyel kalınlaşmaya eşlik eder

• Subplevral interstisyel kalınlaşmayı saptamak göğüs duvarı ve mediastinal tarafta zor, iki plevral yüzeye sahip olan fissür komşuluğunda ise kolaydır

• (YRBT’deki kalınlaşmış fissür = subplevral interstisyel kalınlaşma)

• Kalınlaşma , minimal sıvı ile karışabilir

• Nodüler veya arayüz bulgusu veren düzensiz kalınlaşmayı değerlendirmek daha kolay

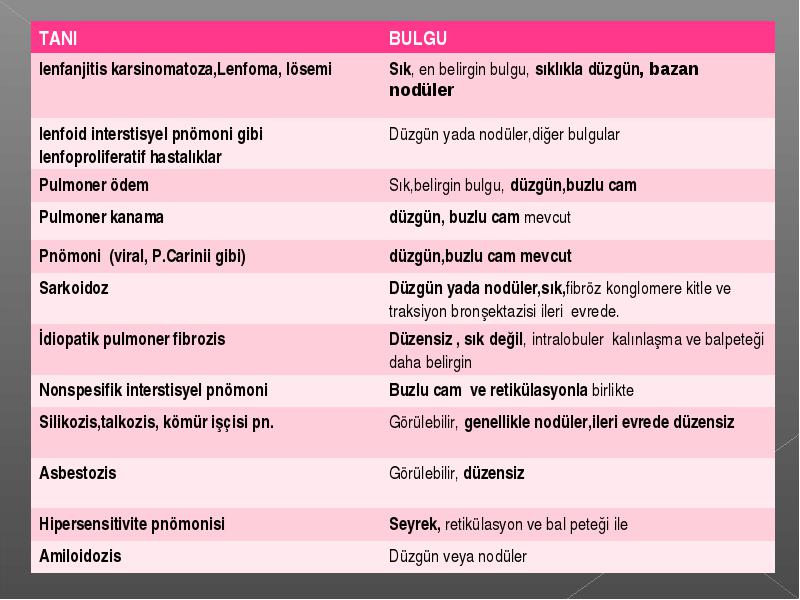

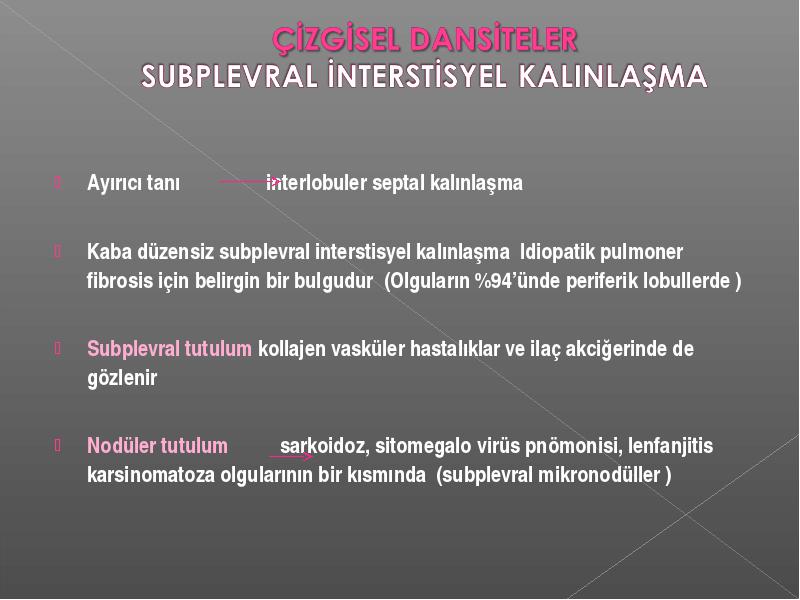

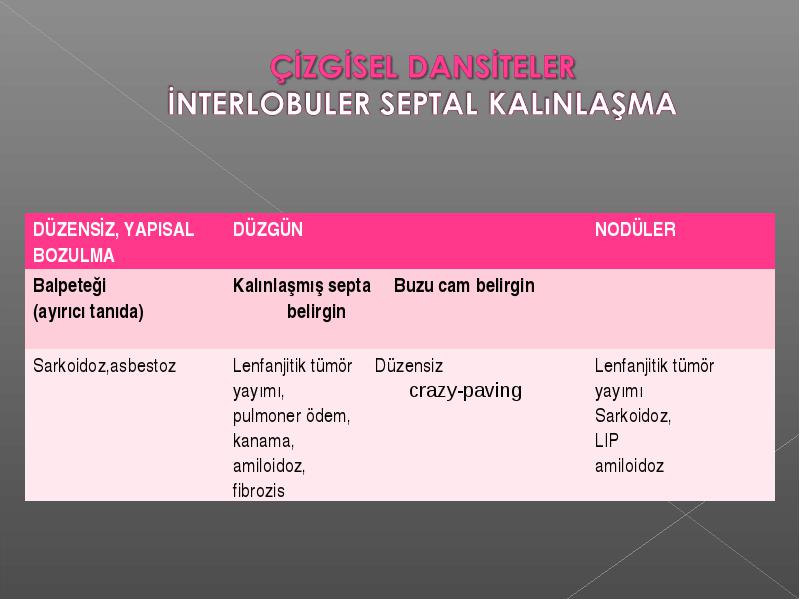

Ayırıcı tanı interlobuler septal kalınlaşma

• Ayırıcı tanı interlobuler septal kalınlaşma

• Kaba düzensiz subplevral interstisyel kalınlaşma Idiopatik pulmoner fibrosis için belirgin bir bulgudur (Olguların %94’ünde periferik lobullerde )

• Subplevral tutulum kollajen vasküler hastalıklar ve ilaç akciğerinde de gözlenir

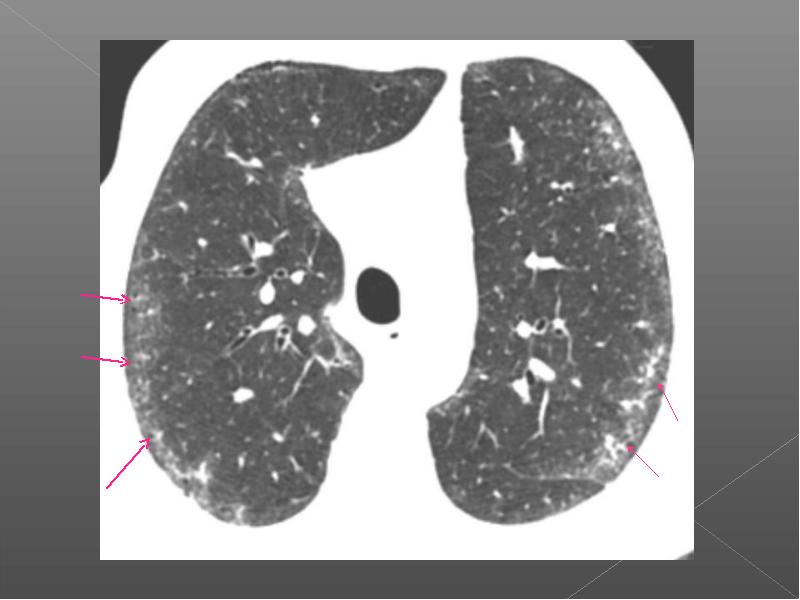

• Nodüler tutulum sarkoidoz, sitomegalo virüs pnömonisi, lenfanjitis karsinomatoza olgularının bir kısmında (subplevral mikronodüller )

İnce retiküler patern

• İnce retiküler patern

• YRBT birkaç milimetrelik çizgiler izlenir.

• dantelsi veya ağsı görünüm

• Özgül değil

• İnterstisyel fibrozis veya infiltrasyonda gözlenir

• Zerhouni tarafından “Küçük retiküler patern” olarak tanımlanmıştır.

Bronşiollerin genişlemesi ve peribronşioler interstisyel kalınlaşma sonucunda intralobuler bronşioller akciğerin periferinde görülür hale gelir.Traksiyon bronşektazileri de görülebilir

• Bronşiollerin genişlemesi ve peribronşioler interstisyel kalınlaşma sonucunda intralobuler bronşioller akciğerin periferinde görülür hale gelir.Traksiyon bronşektazileri de görülebilir

• Birlikteliğinde düzensiz interlobuler septal kalınlaşma ve düzensiz plevral yüzey gözlenir

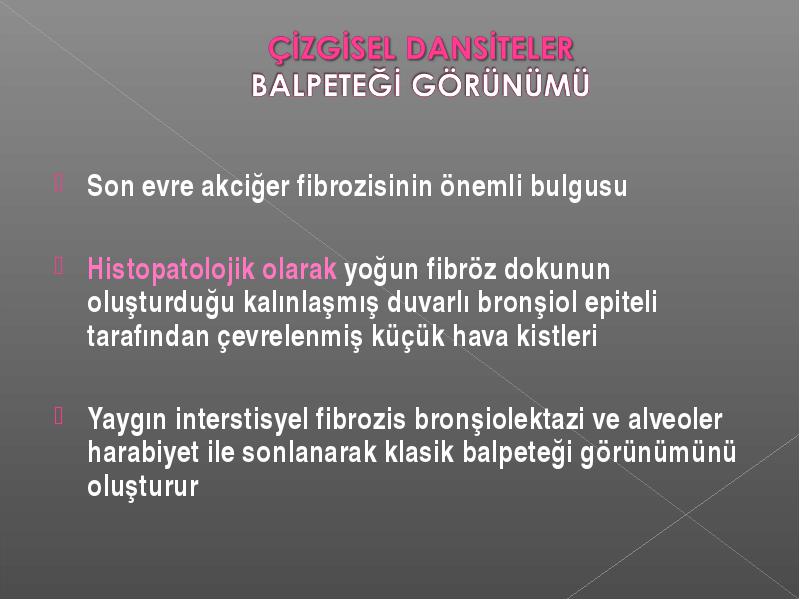

Son evre akciğer fibrozisinin önemli bulgusu

• Son evre akciğer fibrozisinin önemli bulgusu

• Histopatolojik olarak yoğun fibröz dokunun oluşturduğu kalınlaşmış duvarlı bronşiol epiteli tarafından çevrelenmiş küçük hava kistleri

• Yaygın interstisyel fibrozis bronşiolektazi ve alveoler harabiyet ile sonlanarak klasik balpeteği görünümünü oluşturur

Kist boyutları birkaç mm den cm arasında (yaklaşık 1 cm)

• Kist boyutları birkaç mm den cm arasında (yaklaşık 1 cm)

• Duvarları 1-3 mm kalınlığa ulaşır

• “araform retiküler patern” olarak tanımlamaktadır (Zerhouni)

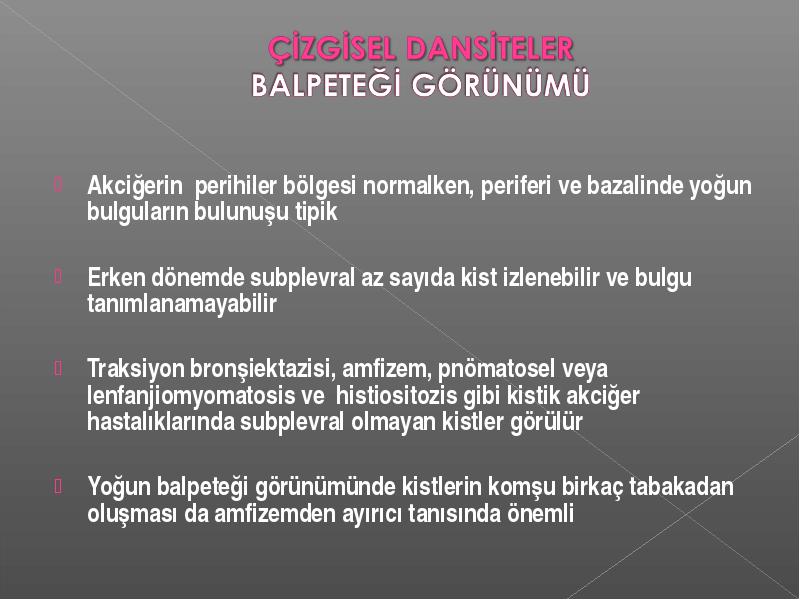

Akciğerin perihiler bölgesi normalken, periferi ve bazalinde yoğun bulguların bulunuşu tipik

• Akciğerin perihiler bölgesi normalken, periferi ve bazalinde yoğun bulguların bulunuşu tipik

• Erken dönemde subplevral az sayıda kist izlenebilir ve bulgu tanımlanamayabilir

• Traksiyon bronşiektazisi, amfizem, pnömatosel veya lenfanjiomyomatosis ve histiositozis gibi kistik akciğer hastalıklarında subplevral olmayan kistler görülür

• Yoğun balpeteği görünümünde kistlerin komşu birkaç tabakadan oluşması da amfizemden ayırıcı tanısında önemli

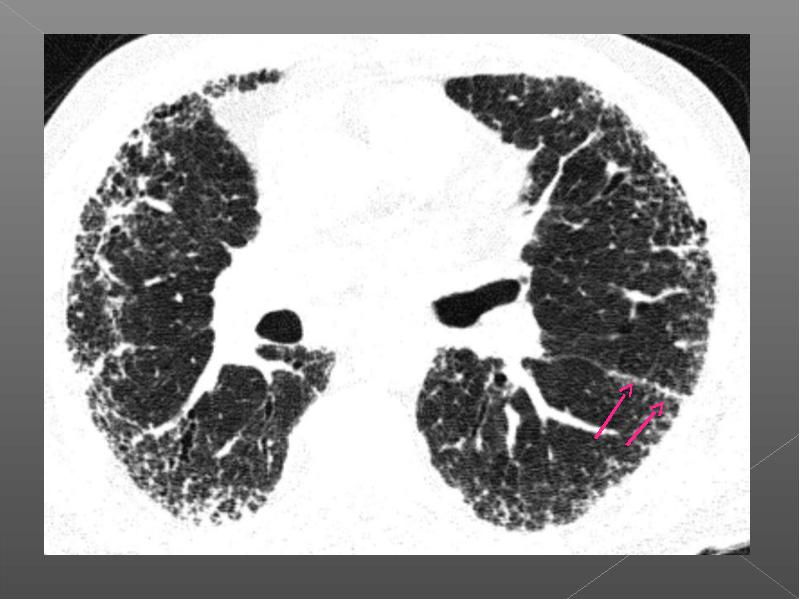

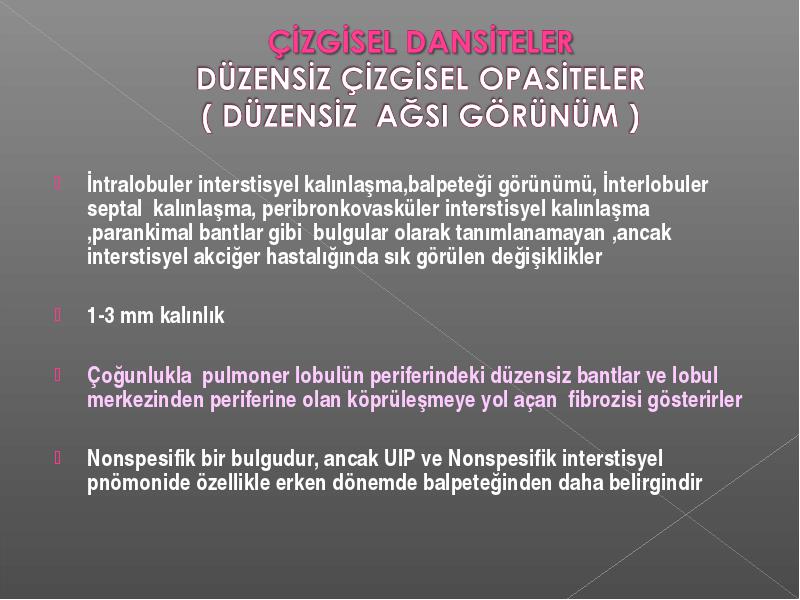

İntralobuler interstisyel kalınlaşma,balpeteği görünümü, İnterlobuler septal kalınlaşma, peribronkovasküler interstisyel kalınlaşma ,parankimal bantlar gibi bulgular olarak tanımlanamayan ,ancak interstisyel akciğer hastalığında sık görülen değişiklikler

• İntralobuler interstisyel kalınlaşma,balpeteği görünümü, İnterlobuler septal kalınlaşma, peribronkovasküler interstisyel kalınlaşma ,parankimal bantlar gibi bulgular olarak tanımlanamayan ,ancak interstisyel akciğer hastalığında sık görülen değişiklikler

• 1-3 mm kalınlık

• Çoğunlukla pulmoner lobulün periferindeki düzensiz bantlar ve lobul merkezinden periferine olan köprüleşmeye yol açan fibrozisi gösterirler

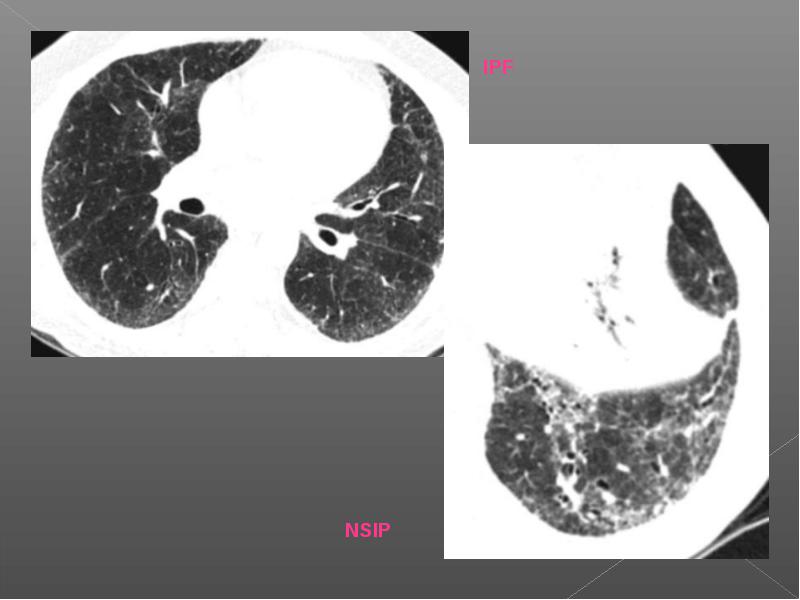

• Nonspesifik bir bulgudur, ancak UIP ve Nonspesifik interstisyel pnömonide özellikle erken dönemde balpeteğinden daha belirgindir

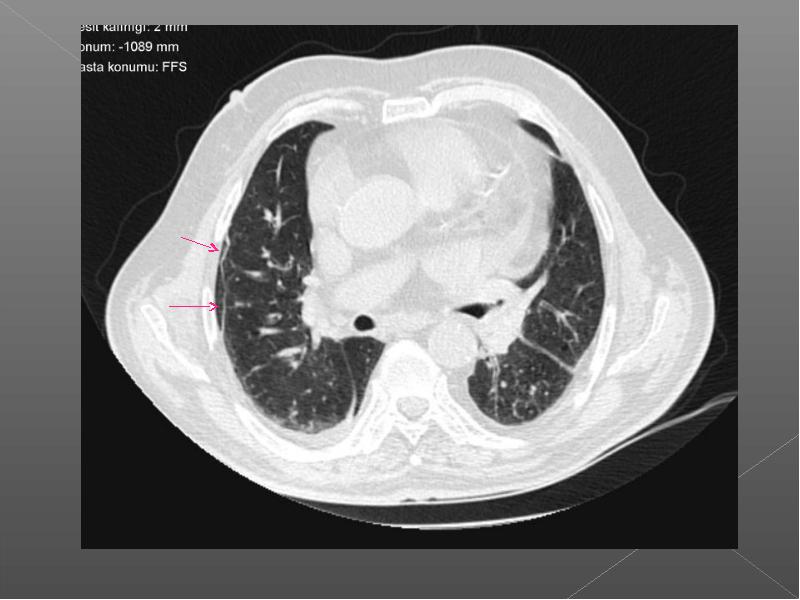

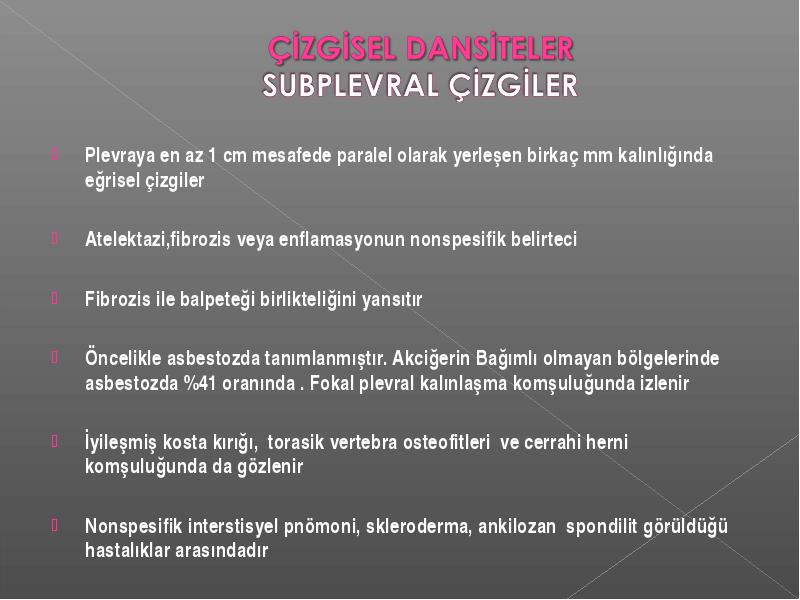

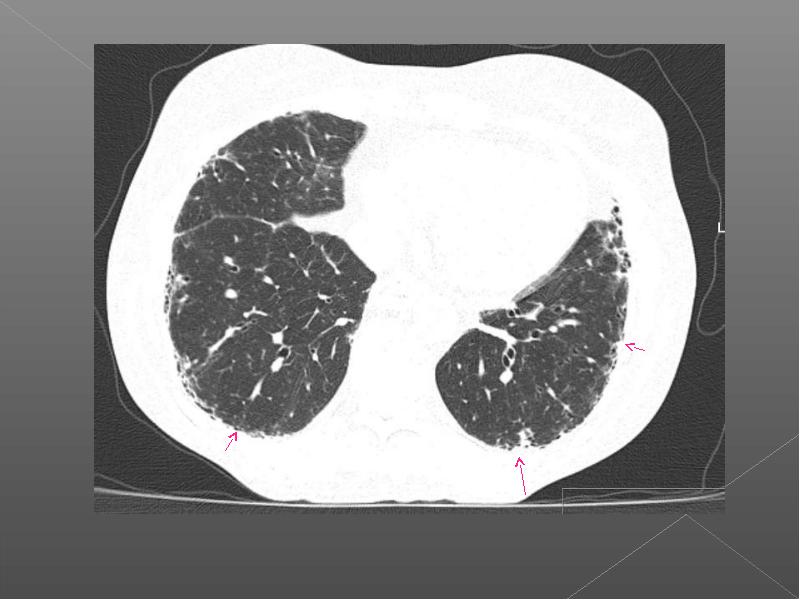

Plevraya en az 1 cm mesafede paralel olarak yerleşen birkaç mm kalınlığında eğrisel çizgiler

• Plevraya en az 1 cm mesafede paralel olarak yerleşen birkaç mm kalınlığında eğrisel çizgiler

• Atelektazi,fibrozis veya enflamasyonun nonspesifik belirteci

• Fibrozis ile balpeteği birlikteliğini yansıtır

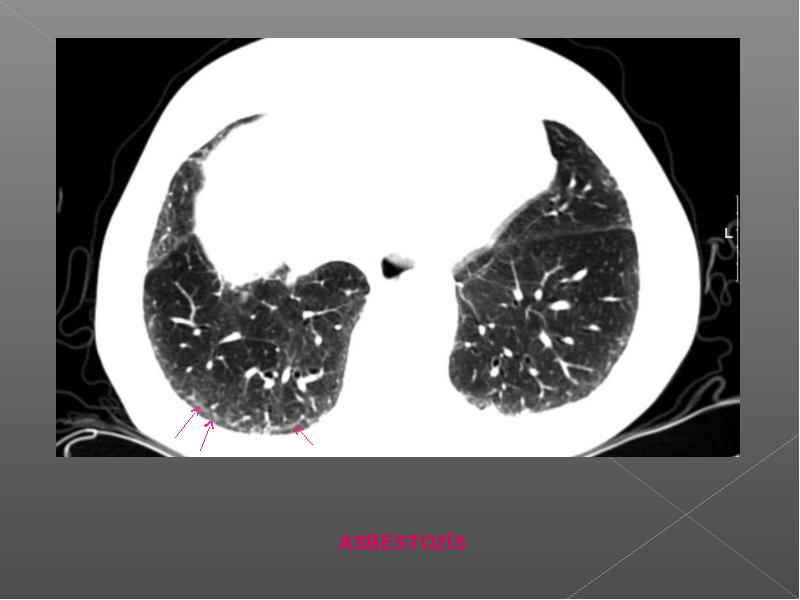

• Öncelikle asbestozda tanımlanmıştır. Akciğerin Bağımlı olmayan bölgelerinde asbestozda %41 oranında . Fokal plevral kalınlaşma komşuluğunda izlenir

• İyileşmiş kosta kırığı, torasik vertebra osteofitleri ve cerrahi herni komşuluğunda da gözlenir

• Nonspesifik interstisyel pnömoni, skleroderma, ankilozan spondilit görüldüğü hastalıklar arasındadır
