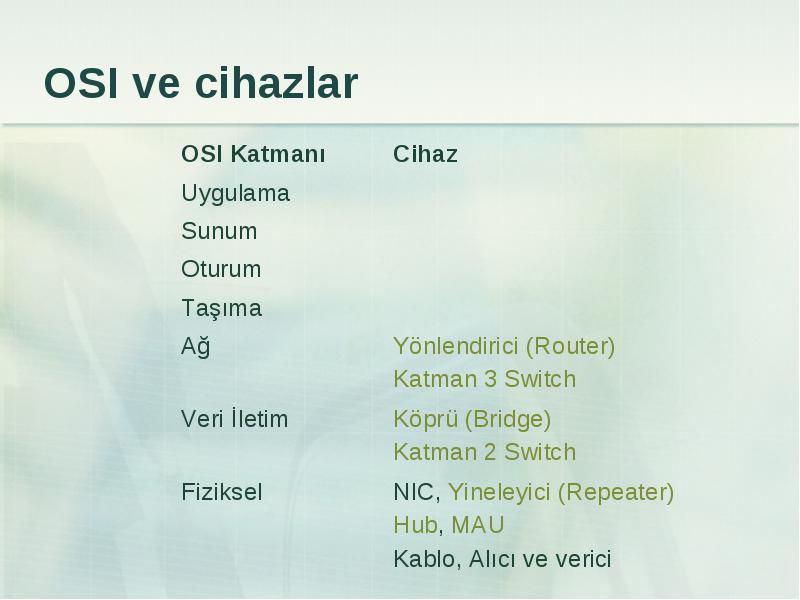

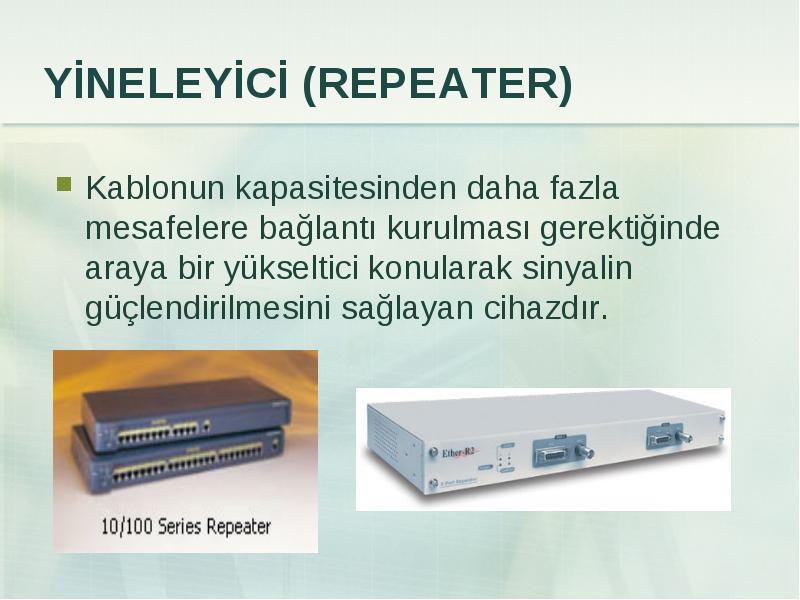

Kablonun kapasitesinden daha fazla mesafelere bağlantı kurulması gerektiğinde araya bir yükseltici konularak sinyalin güçlendirilmesini sağlayan cihazdır



Yüklə 3,78 Mb.
tarix21.01.2017
ölçüsü3,78 Mb.
#6226





Kablonun kapasitesinden daha fazla mesafelere bağlantı kurulması gerektiğinde araya bir yükseltici konularak sinyalin güçlendirilmesini sağlayan cihazdır.

  • Kablonun kapasitesinden daha fazla mesafelere bağlantı kurulması gerektiğinde araya bir yükseltici konularak sinyalin güçlendirilmesini sağlayan cihazdır.

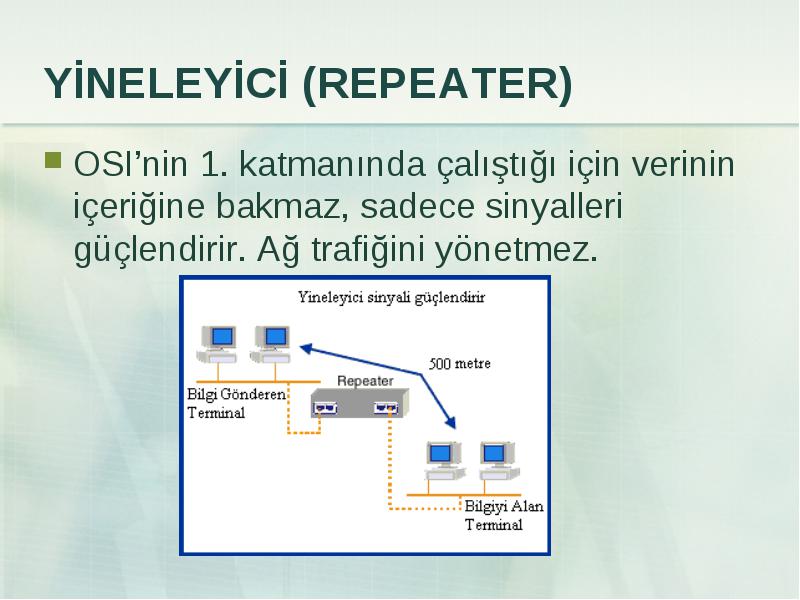

OSI’nin 1. katmanında çalıştığı için verinin içeriğine bakmaz, sadece sinyalleri güçlendirir. Ağ trafiğini yönetmez.

  • OSI’nin 1. katmanında çalıştığı için verinin içeriğine bakmaz, sadece sinyalleri güçlendirir. Ağ trafiğini yönetmez.



Ağ kablosunun erişebileceği maksimum mesafeyi uzatırlar

  • Ağ kablosunun erişebileceği maksimum mesafeyi uzatırlar

  • Ağdaki maksimum düğüm sayısını arttırır.

  • Kablo arızalarının etkisini azaltabilir.

  • Farklı kablo tipleri kullanan ağları birleştirebilir.

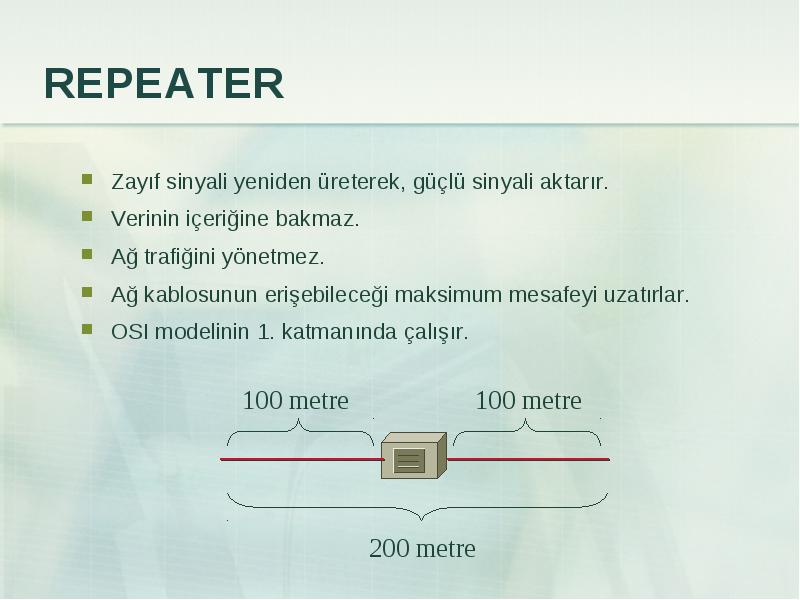

Zayıf sinyali yeniden üreterek, güçlü sinyali aktarır.

  • Zayıf sinyali yeniden üreterek, güçlü sinyali aktarır.

  • Verinin içeriğine bakmaz.

  • Ağ trafiğini yönetmez.

  • Ağ kablosunun erişebileceği maksimum mesafeyi uzatırlar.

  • OSI modelinin 1. katmanında çalışır.



Fiziksel katman cihazıdır.

  • Fiziksel katman cihazıdır.

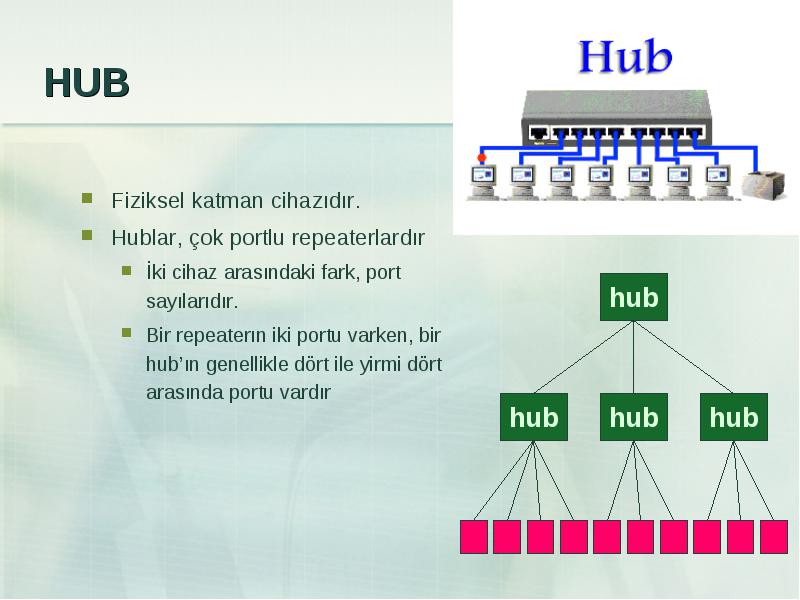

  • Hublar, çok portlu repeaterlardır

    • İki cihaz arasındaki fark, port sayılarıdır.
    • Bir repeaterın iki portu varken, bir hub’ın genellikle dört ile yirmi dört arasında portu vardır

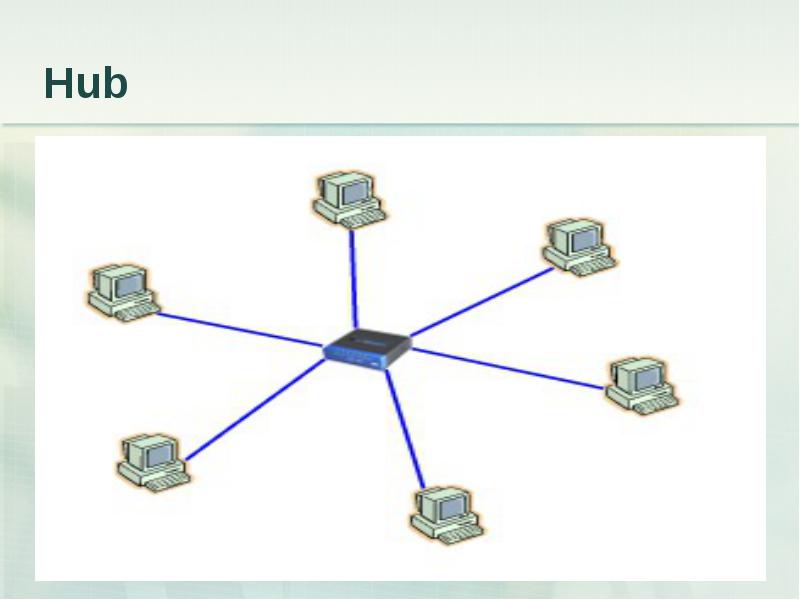

Yıldız ağ topolojisinde kullanılır.

  • Yıldız ağ topolojisinde kullanılır.

  • Gelen bilgileri hepsini tüm bilgisayarlara gönderir.

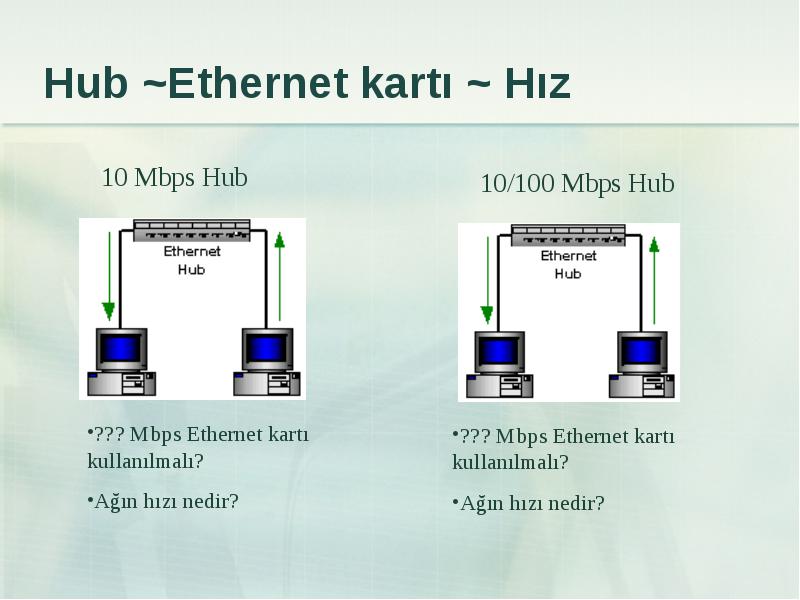

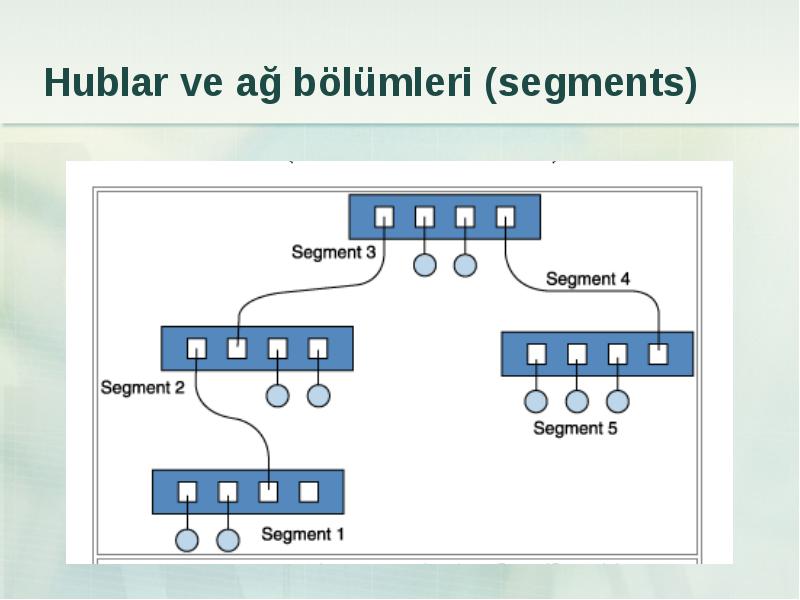

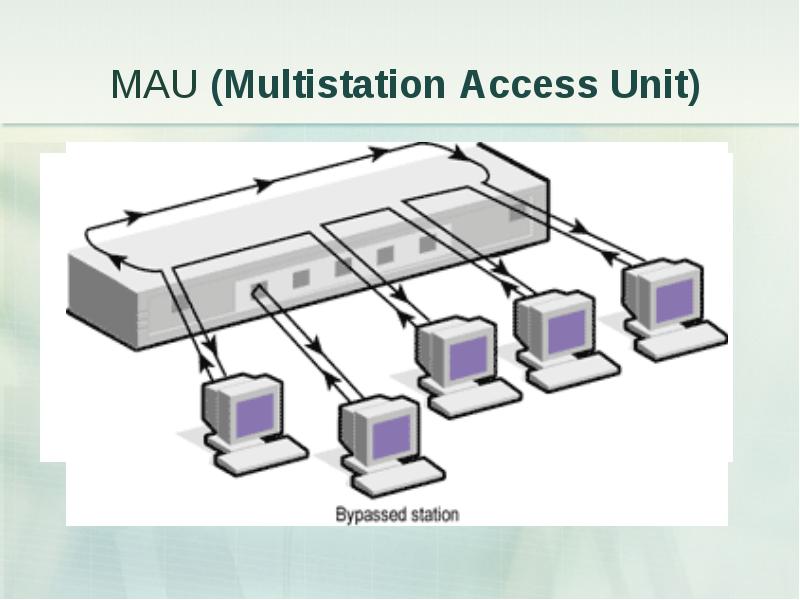

  • Hublar birbirine bağlanarak ağ büyütülebilir.

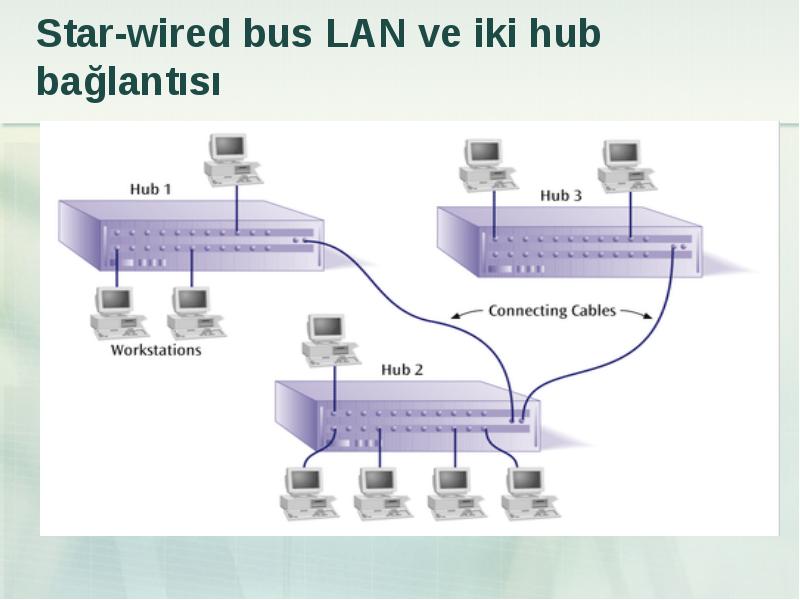

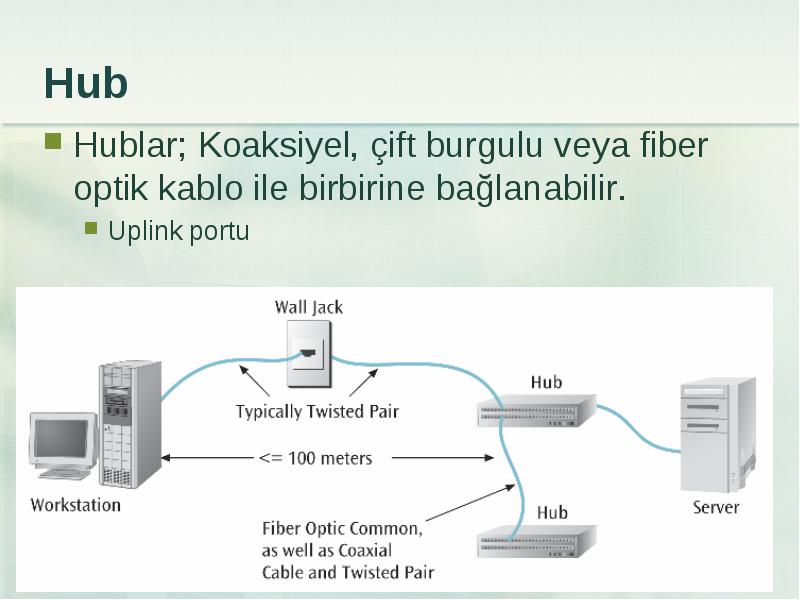

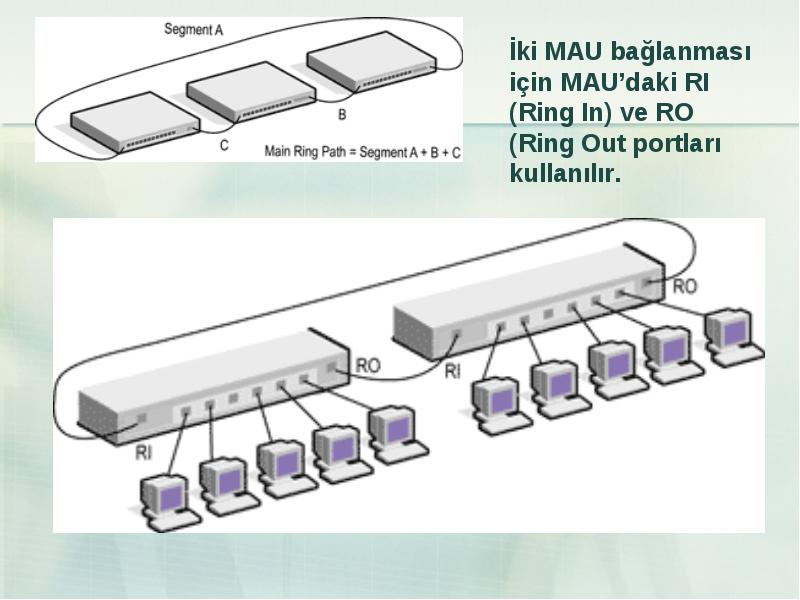

Hublar; Koaksiyel, çift burgulu veya fiber optik kablo ile birbirine bağlanabilir.

  • Hublar; Koaksiyel, çift burgulu veya fiber optik kablo ile birbirine bağlanabilir.

    • Uplink portu

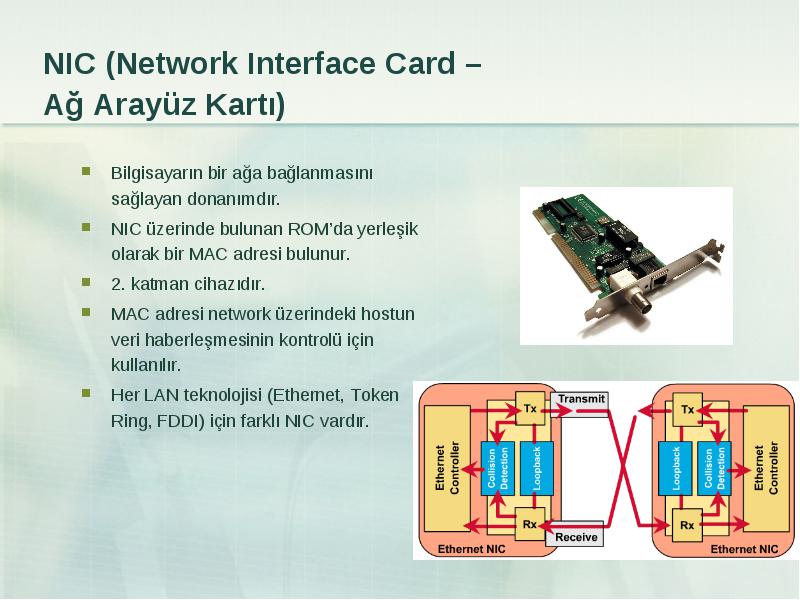

Bilgisayarın bir ağa bağlanmasını sağlayan donanımdır.

  • Bilgisayarın bir ağa bağlanmasını sağlayan donanımdır.

  • NIC üzerinde bulunan ROM’da yerleşik olarak bir MAC adresi bulunur.

  • 2. katman cihazıdır.

  • MAC adresi network üzerindeki hostun veri haberleşmesinin kontrolü için kullanılır.

  • Her LAN teknolojisi (Ethernet, Token Ring, FDDI) için farklı NIC vardır.



Ağda sistemler birbirini sahip oldukları MAC adresi ile tanırlar.

  • Ağda sistemler birbirini sahip oldukları MAC adresi ile tanırlar.

  • Her NIC, dünyada eşi olmayan bir adrese sahiptir.

  • Ethernet, 48 bit uzunluğunda ve 12 hexadecimal (onaltılık) sayı sistemiyle ifade edilen MAC adreslerini kullanır.

    • İlk 24 bit ya da 6 hexadecimal dijit, üreticinin kod numarası,
    • Geri kalan 24 bit ya da 6 hexadecimal dijit ise kartın seri numarasıdır.

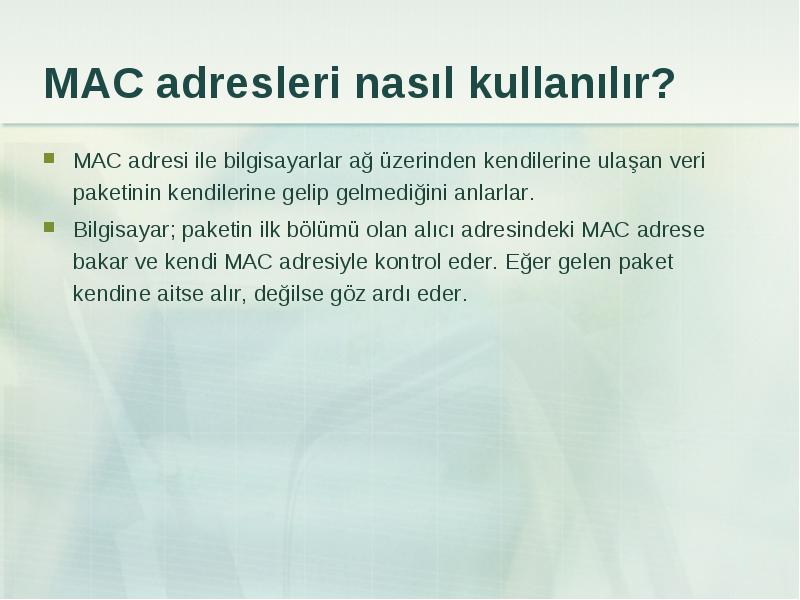

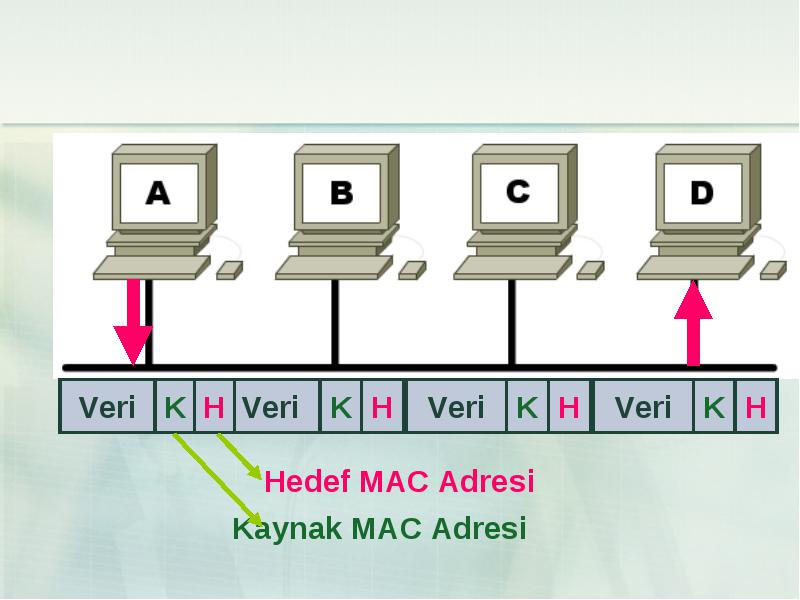

MAC adresi ile bilgisayarlar ağ üzerinden kendilerine ulaşan veri paketinin kendilerine gelip gelmediğini anlarlar.

  • MAC adresi ile bilgisayarlar ağ üzerinden kendilerine ulaşan veri paketinin kendilerine gelip gelmediğini anlarlar.

  • Bilgisayar; paketin ilk bölümü olan alıcı adresindeki MAC adrese bakar ve kendi MAC adresiyle kontrol eder. Eğer gelen paket kendine aitse alır, değilse göz ardı eder.

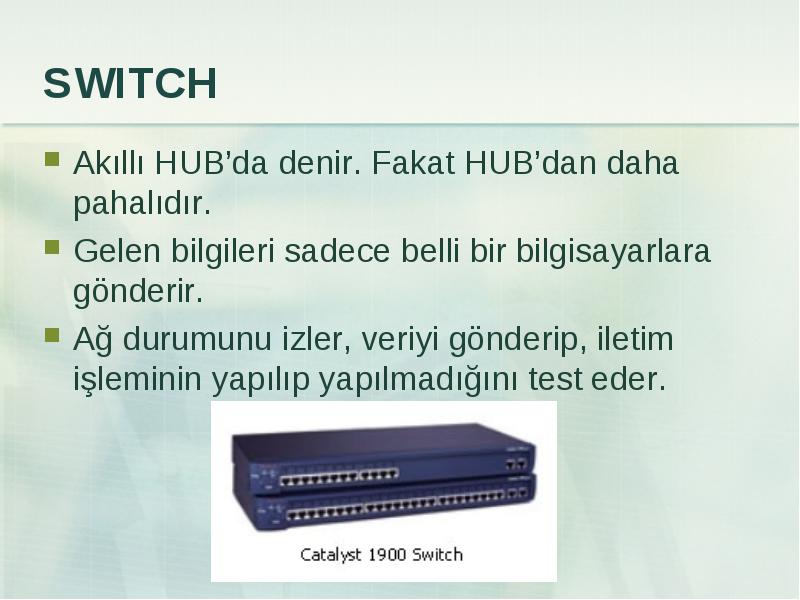

Akıllı HUB’da denir. Fakat HUB’dan daha pahalıdır.

  • Akıllı HUB’da denir. Fakat HUB’dan daha pahalıdır.

  • Gelen bilgileri sadece belli bir bilgisayarlara gönderir.

  • durumunu izler, veriyi gönderip, iletim işleminin yapılıp yapılmadığını test eder.



Hub

  • Hub

  • Switch

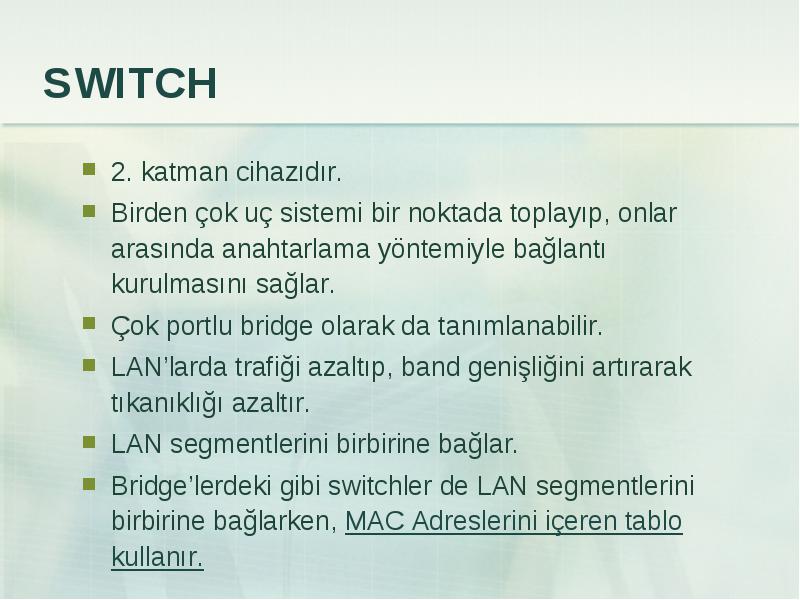

2. katman cihazıdır.

  • 2. katman cihazıdır.

  • Birden çok uç sistemi bir noktada toplayıp, onlar arasında anahtarlama yöntemiyle bağlantı kurulmasını sağlar.

  • Çok portlu bridge olarak da tanımlanabilir.

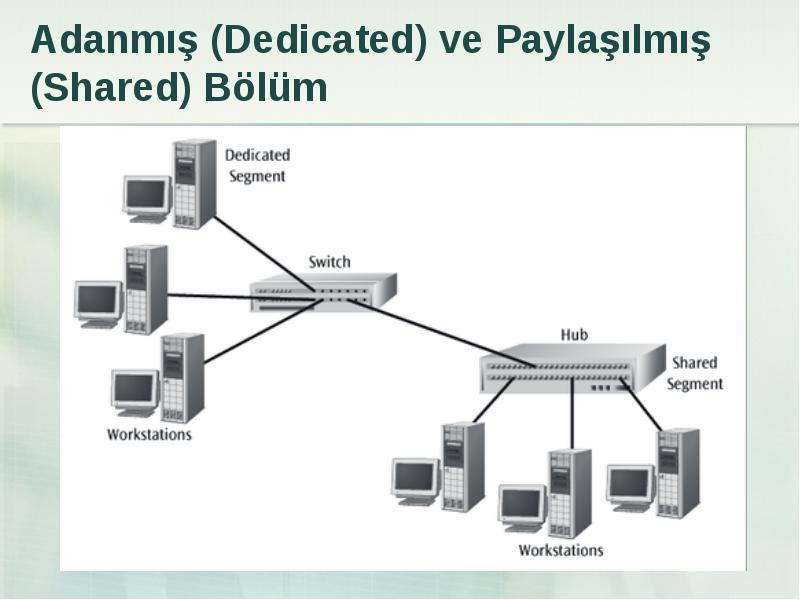

  • LAN’larda trafiği azaltıp, band genişliğini artırarak tıkanıklığı azaltır.

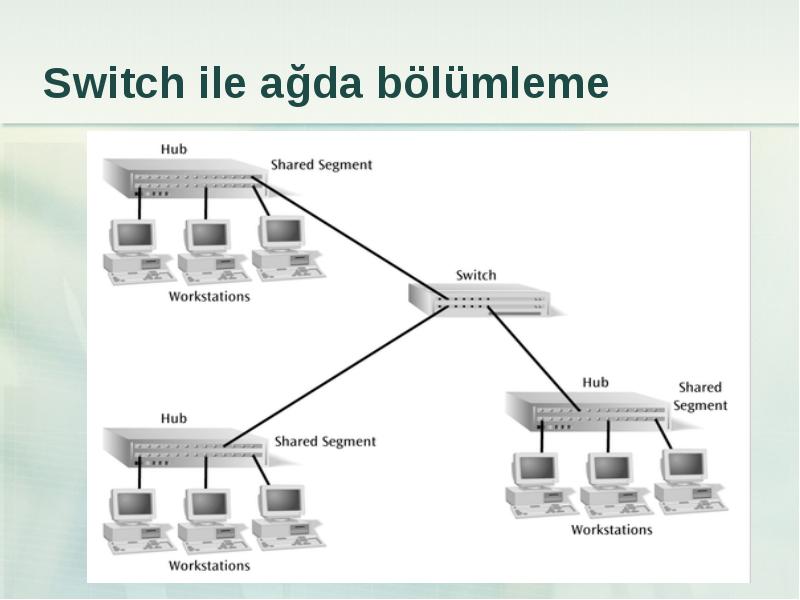

  • LAN segmentlerini birbirine bağlar.

  • Bridge’lerdeki gibi switchler de LAN segmentlerini birbirine bağlarken, MAC Adreslerini içeren tablo kullanır.

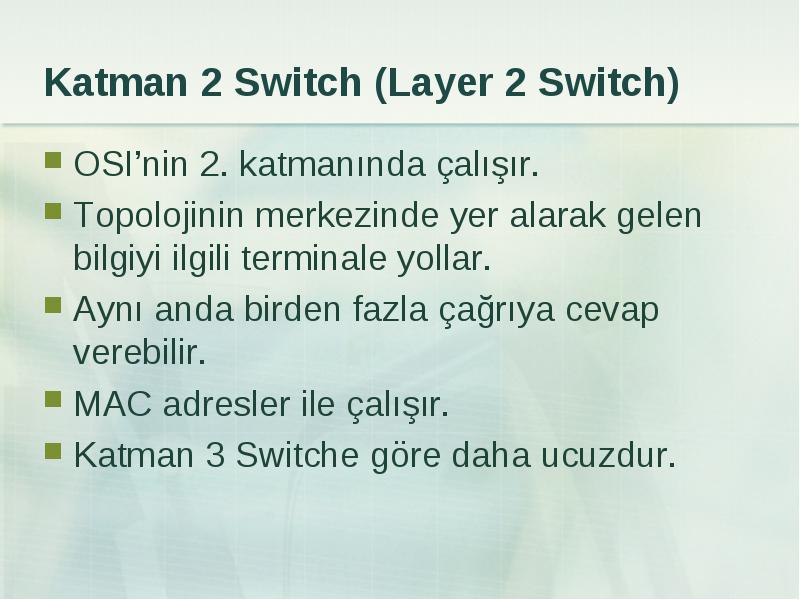

OSI’nin 2. katmanında çalışır.

  • OSI’nin 2. katmanında çalışır.

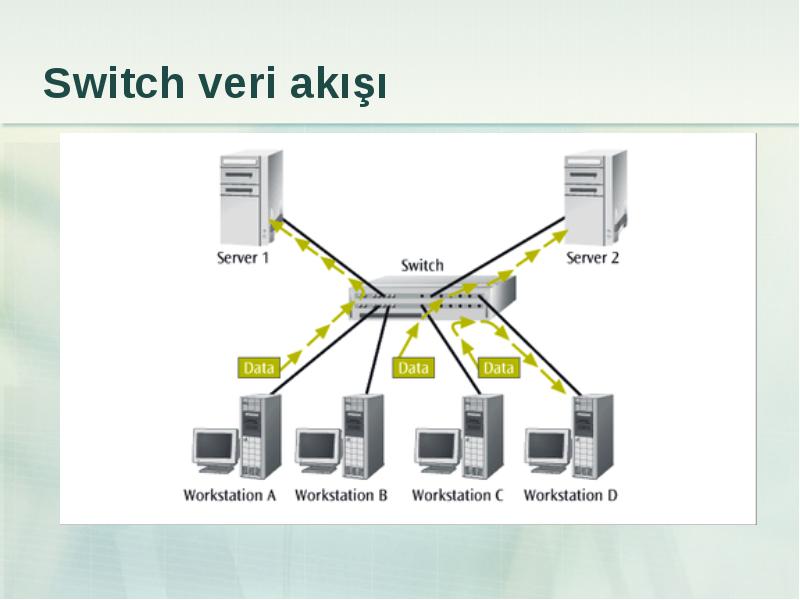

  • Topolojinin merkezinde yer alarak gelen bilgiyi ilgili terminale yollar.

  • Aynı anda birden fazla çağrıya cevap verebilir.

  • MAC adresler ile çalışır.

  • Katman 3 Switche göre daha ucuzdur.

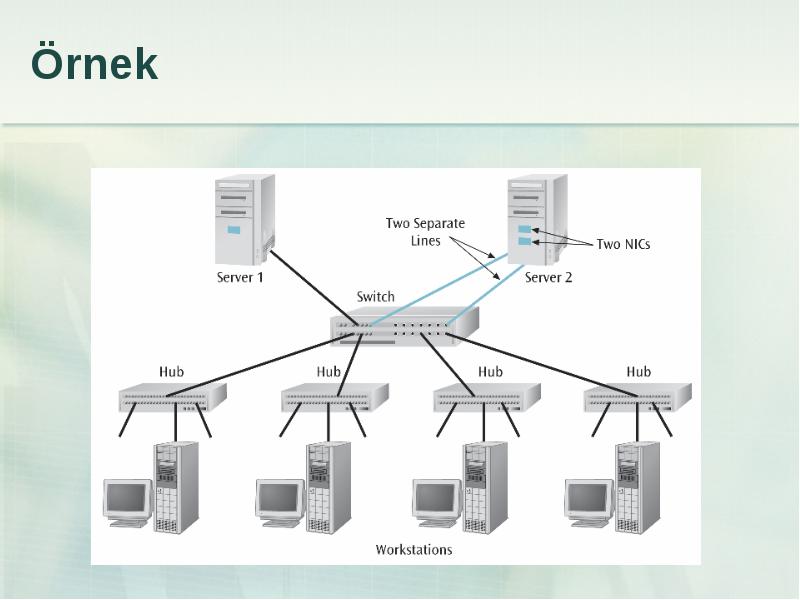

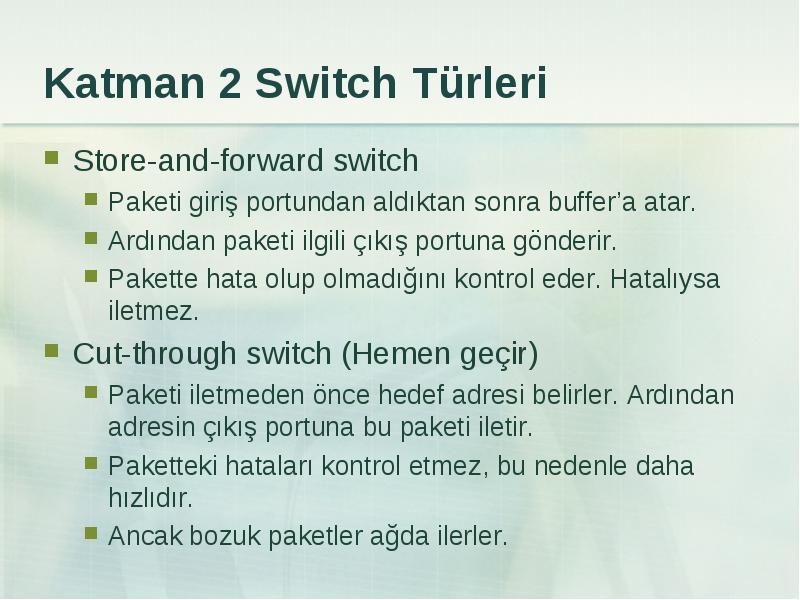

Store-and-forward switch

  • Store-and-forward switch

    • Paketi giriş portundan aldıktan sonra buffer’a atar.
    • Ardından paketi ilgili çıkış portuna gönderir.
    • Pakette hata olup olmadığını kontrol eder. Hatalıysa iletmez.
  • Cut-through switch (Hemen geçir)

    • Paketi iletmeden önce hedef adresi belirler. Ardından adresin çıkış portuna bu paketi iletir.
    • Paketteki hataları kontrol etmez, bu nedenle daha hızlıdır.
    • Ancak bozuk paketler ağda ilerler.

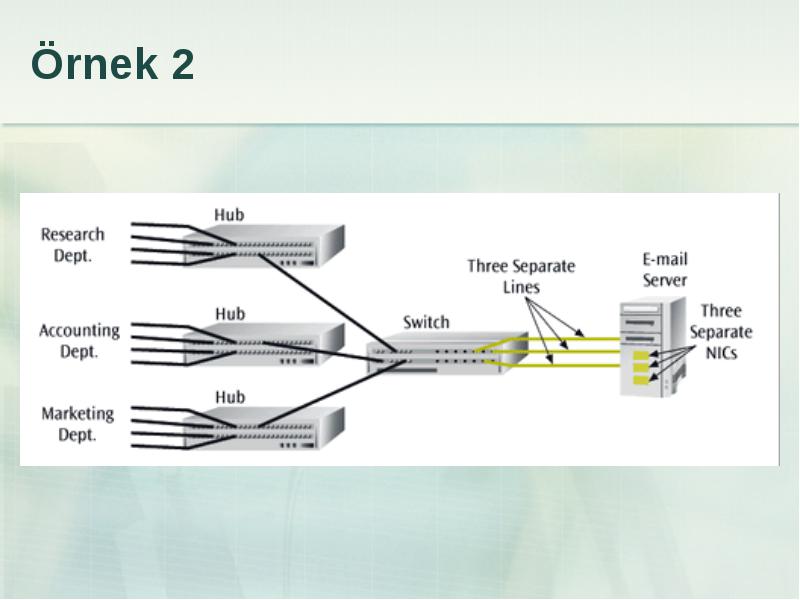

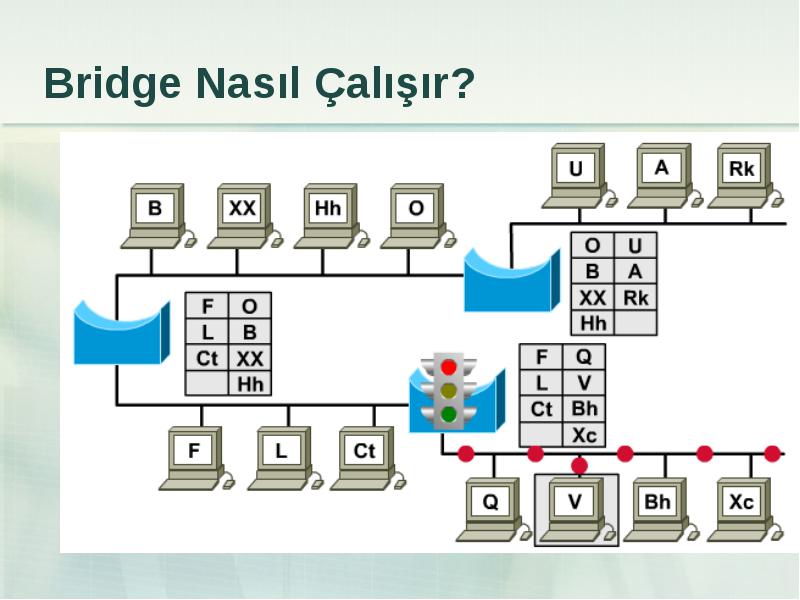

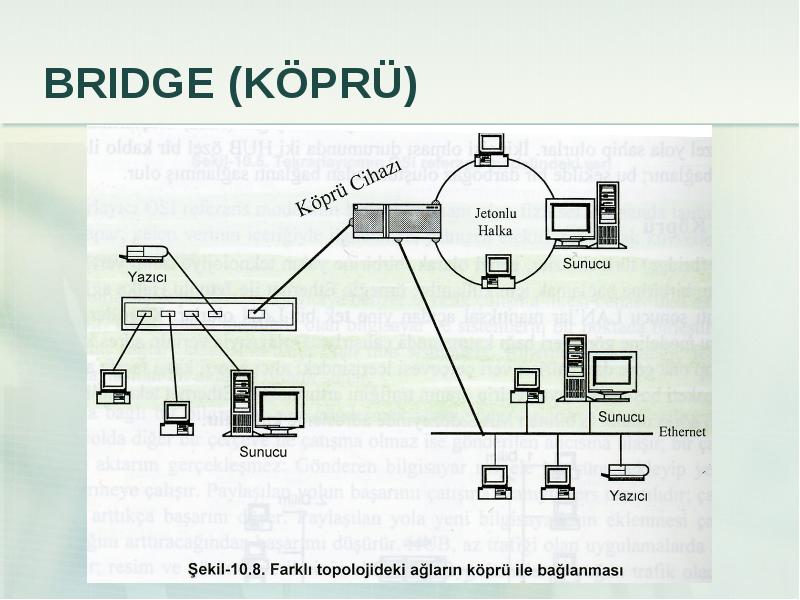

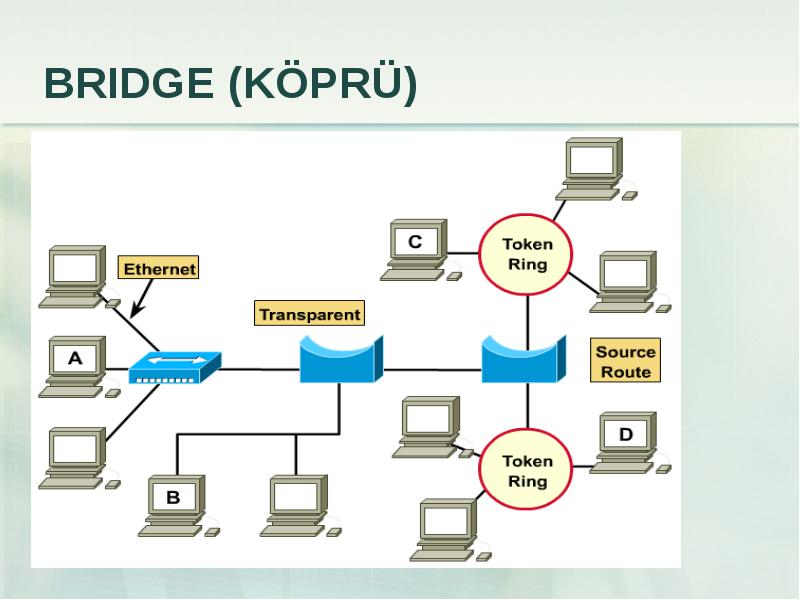

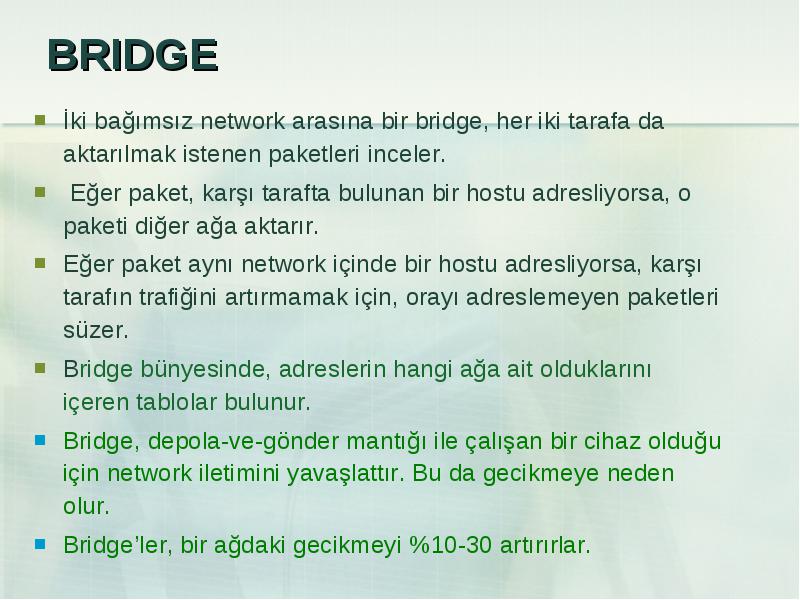

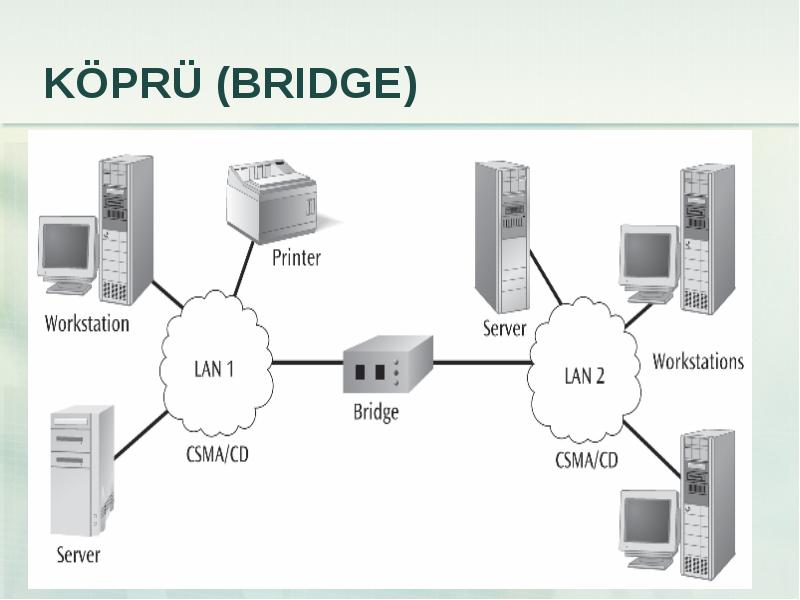

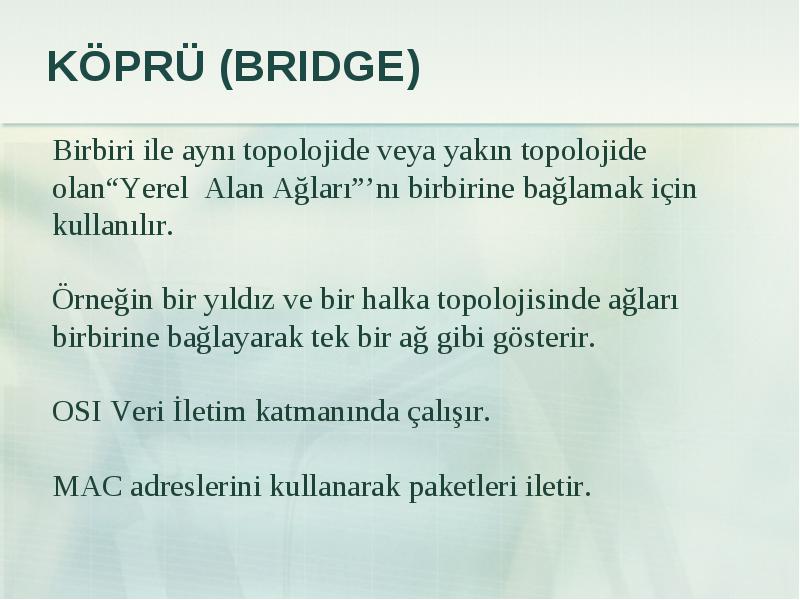

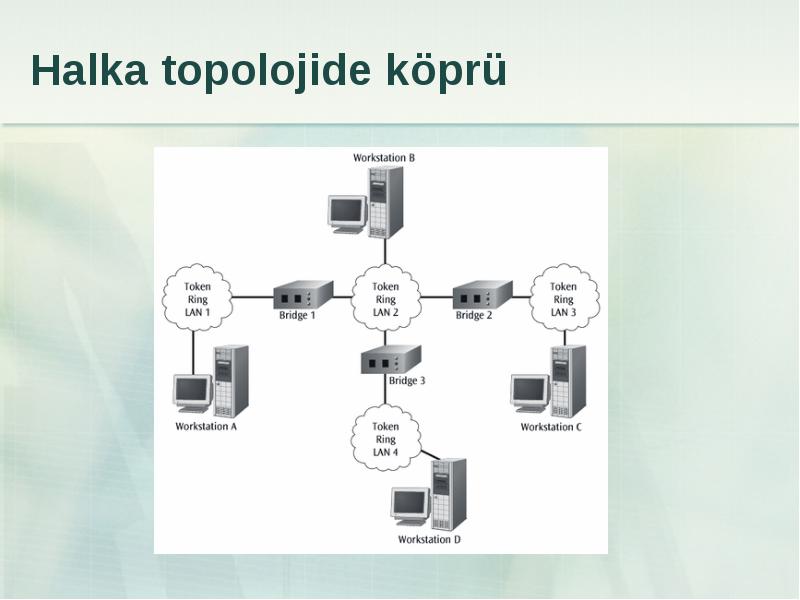

  • İki bağımsız network arasına bir bridge, her iki tarafa da aktarılmak istenen paketleri inceler.

  • Eğer paket, karşı tarafta bulunan bir hostu adresliyorsa, o paketi diğer ağa aktarır.

  • Eğer paket aynı network içinde bir hostu adresliyorsa, karşı tarafın trafiğini artırmamak için, orayı adreslemeyen paketleri süzer.

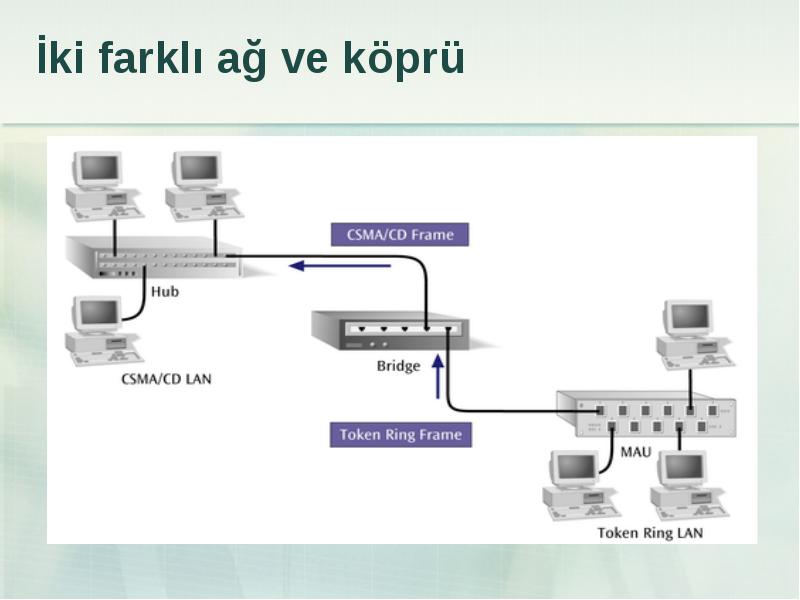

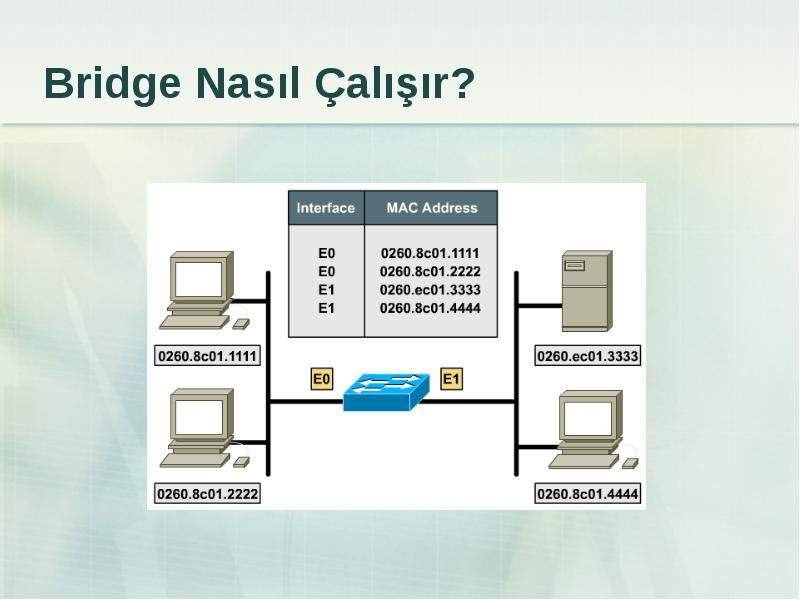

  • Bridge bünyesinde, adreslerin hangi ağa ait olduklarını içeren tablolar bulunur.

  • Bridge, depola-ve-gönder mantığı ile çalışan bir cihaz olduğu için network iletimini yavaşlattır. Bu da gecikmeye neden olur.

  • Bridge’ler, bir ağdaki gecikmeyi %10-30 artırırlar.

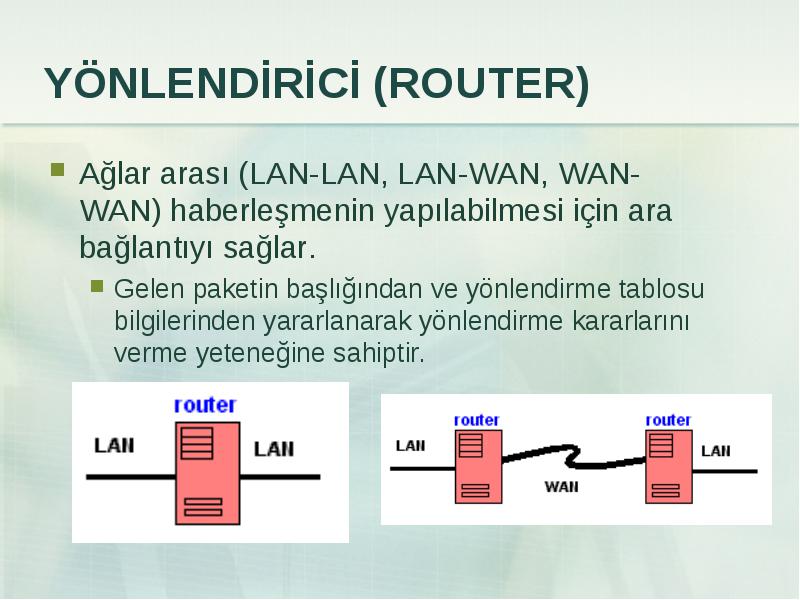

Ağlar arası (LAN-LAN, LAN-WAN, WAN-WAN) haberleşmenin yapılabilmesi için ara bağlantıyı sağlar.

  • Ağlar arası (LAN-LAN, LAN-WAN, WAN-WAN) haberleşmenin yapılabilmesi için ara bağlantıyı sağlar.

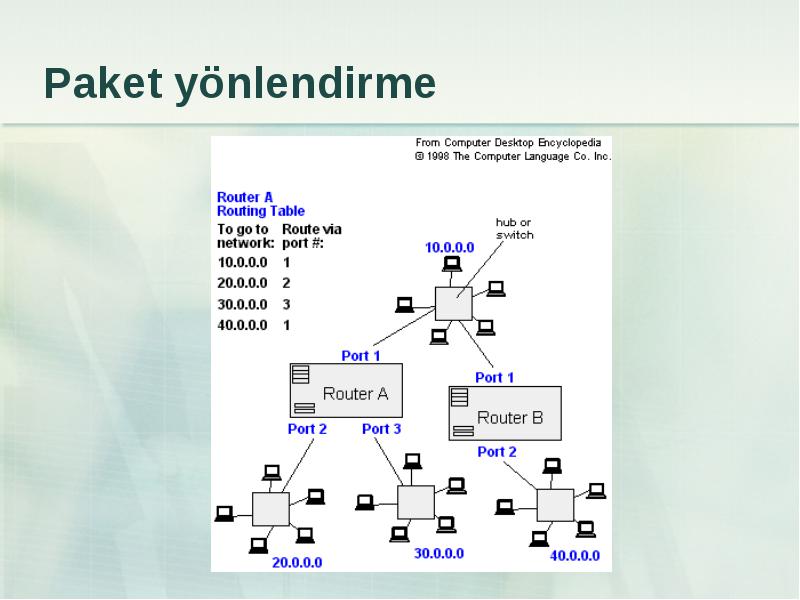

    • Gelen paketin başlığından ve yönlendirme tablosu bilgilerinden yararlanarak yönlendirme kararlarını verme yeteneğine sahiptir.

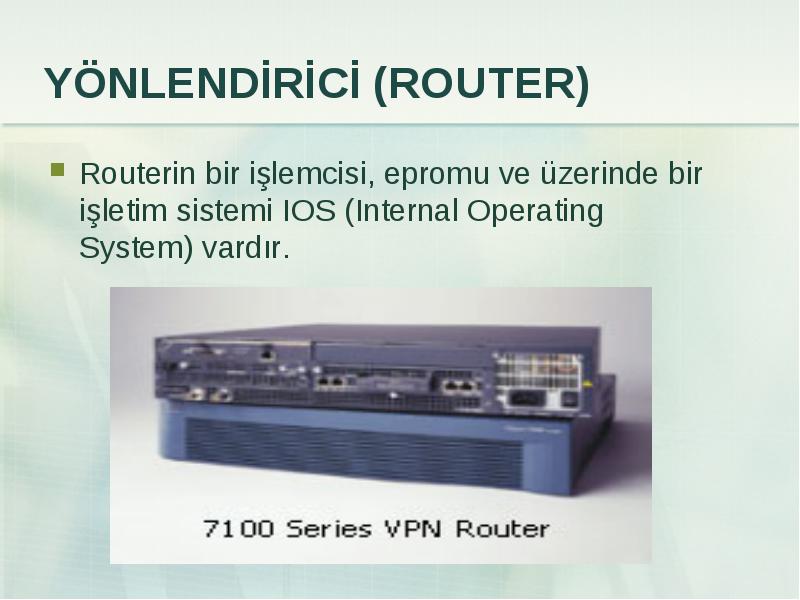

Routerin bir işlemcisi, epromu ve üzerinde bir işletim sistemi IOS (Internal Operating System) vardır.

  • Routerin bir işlemcisi, epromu ve üzerinde bir işletim sistemi IOS (Internal Operating System) vardır.

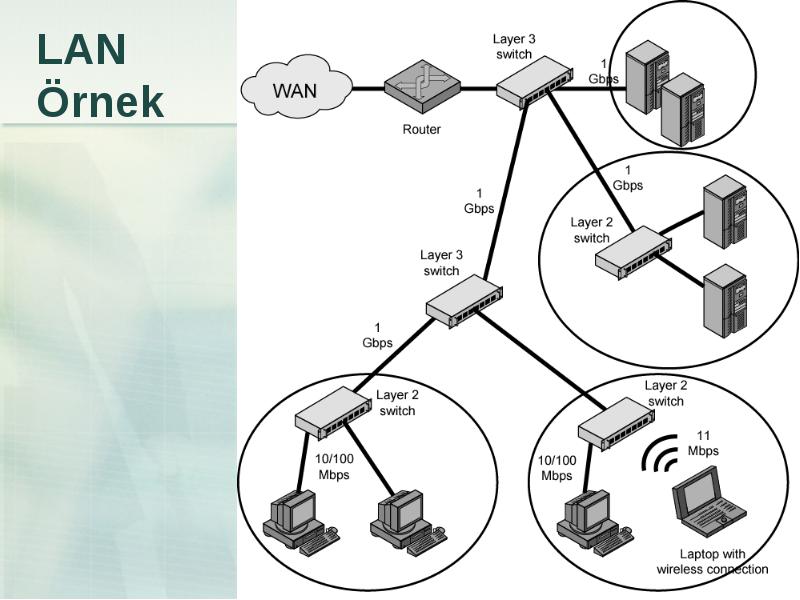

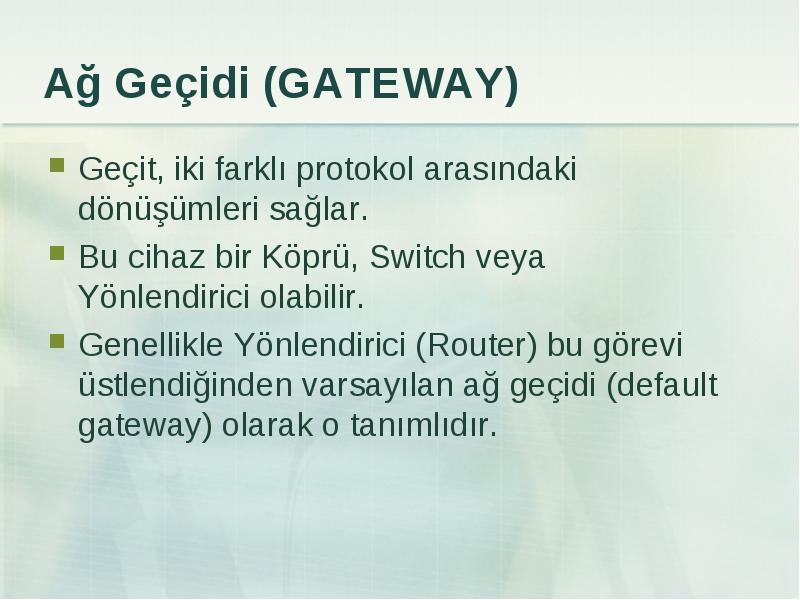

Geçit, iki farklı protokol arasındaki dönüşümleri sağlar.

  • Geçit, iki farklı protokol arasındaki dönüşümleri sağlar.

  • Bu cihaz bir Köprü, Switch veya Yönlendirici olabilir.

  • Genellikle Yönlendirici (Router) bu görevi üstlendiğinden varsayılan ağ geçidi (default gateway) olarak o tanımlıdır.





Bağlantı panosu

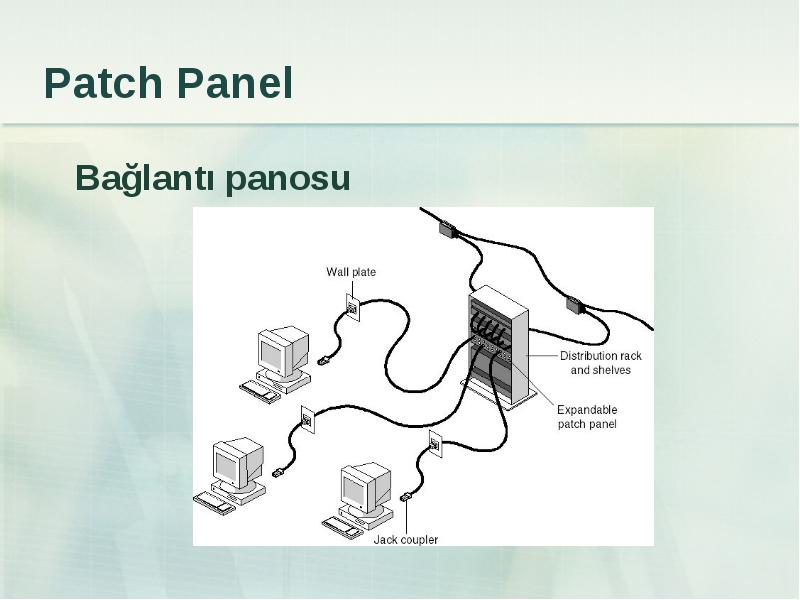

  • Bağlantı panosu
