Yıldız ağ topolojisinde kullanılır. Yıldız ağ topolojisinde kullanılır



Yüklə 2,56 Mb.
tarix21.01.2017
ölçüsü2,56 Mb.
#6225





Yıldız ağ topolojisinde kullanılır.

  • Yıldız ağ topolojisinde kullanılır.

  • Gelen bilgileri hepsini tüm bilgisayarlara gönderir.

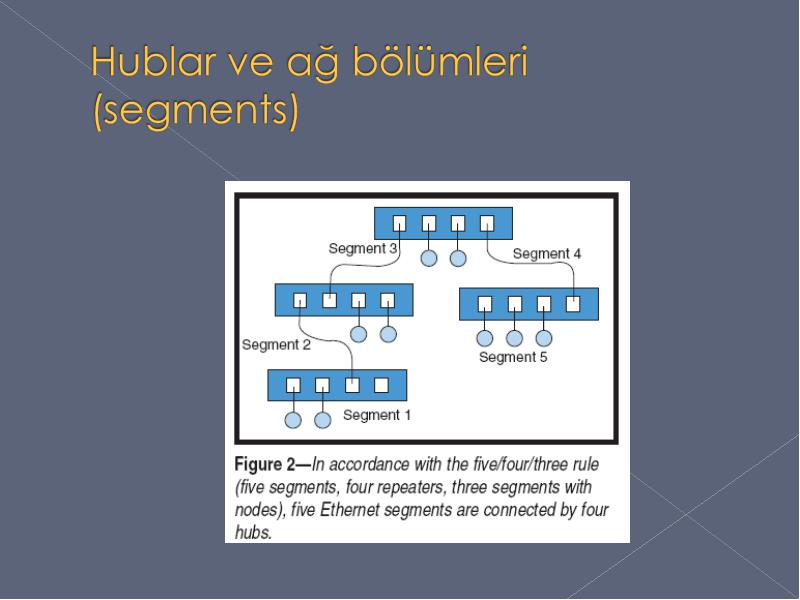

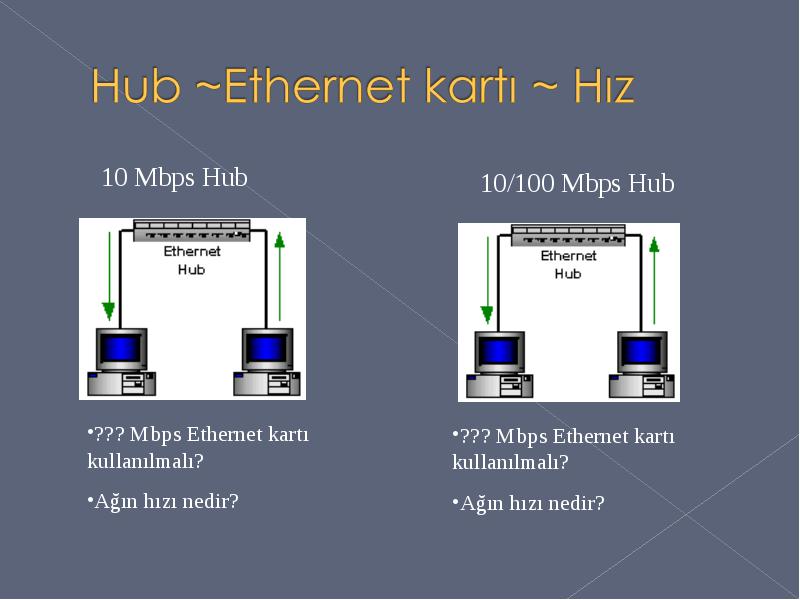

  • Hublar birbirine bağlanarak ağ büyütülebilir.

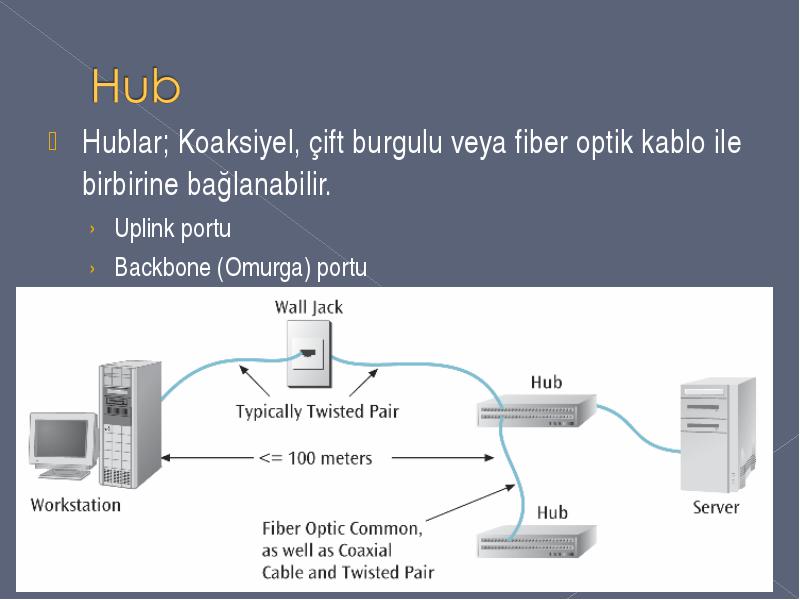

Hublar; Koaksiyel, çift burgulu veya fiber optik kablo ile birbirine bağlanabilir.

  • Hublar; Koaksiyel, çift burgulu veya fiber optik kablo ile birbirine bağlanabilir.

    • Uplink portu
    • Backbone (Omurga) portu

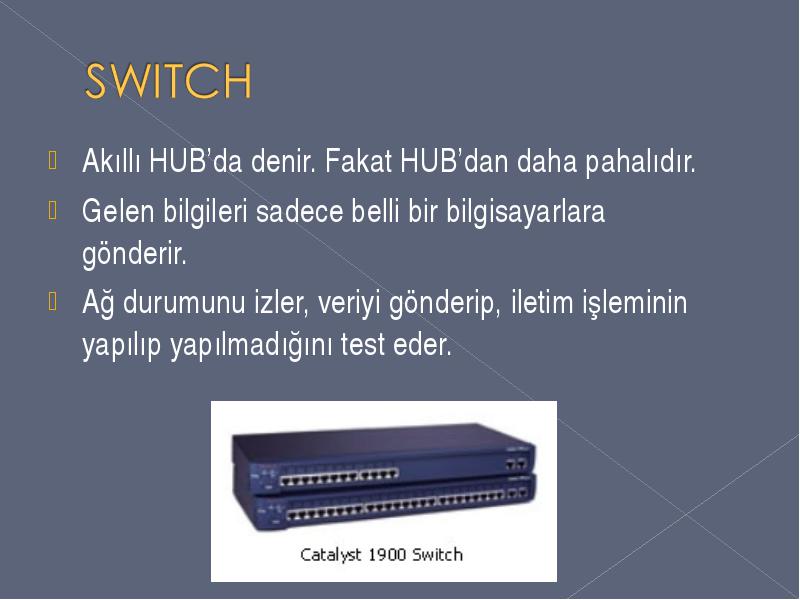

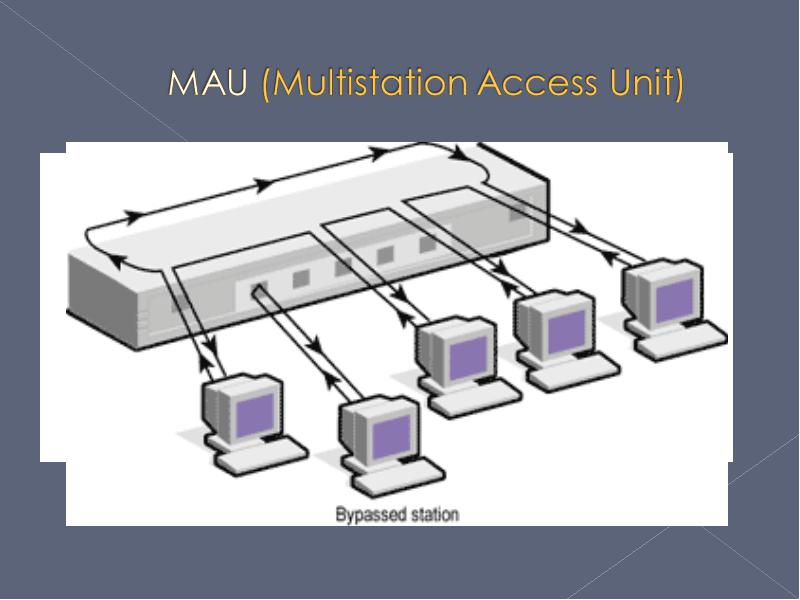

Akıllı HUB’da denir. Fakat HUB’dan daha pahalıdır.

  • Akıllı HUB’da denir. Fakat HUB’dan daha pahalıdır.

  • Gelen bilgileri sadece belli bir bilgisayarlara gönderir.

  • Ağ durumunu izler, veriyi gönderip, iletim işleminin yapılıp yapılmadığını test eder.

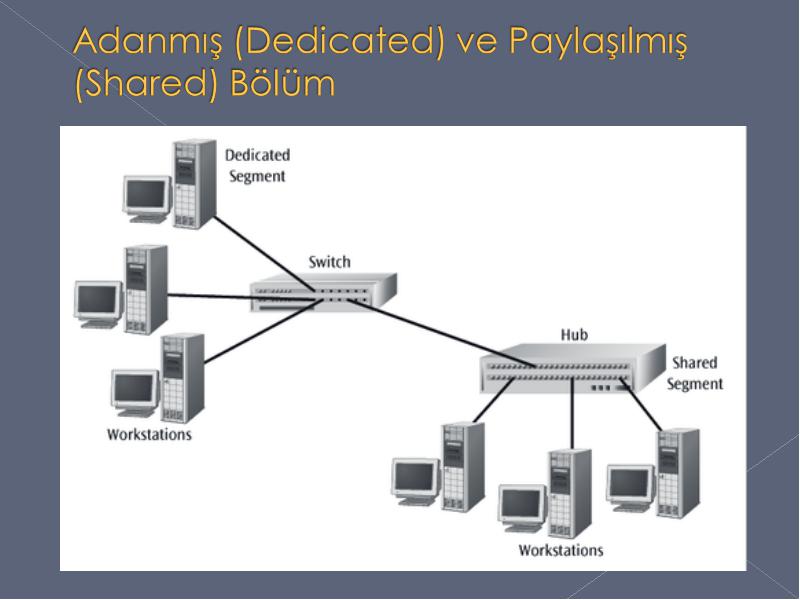

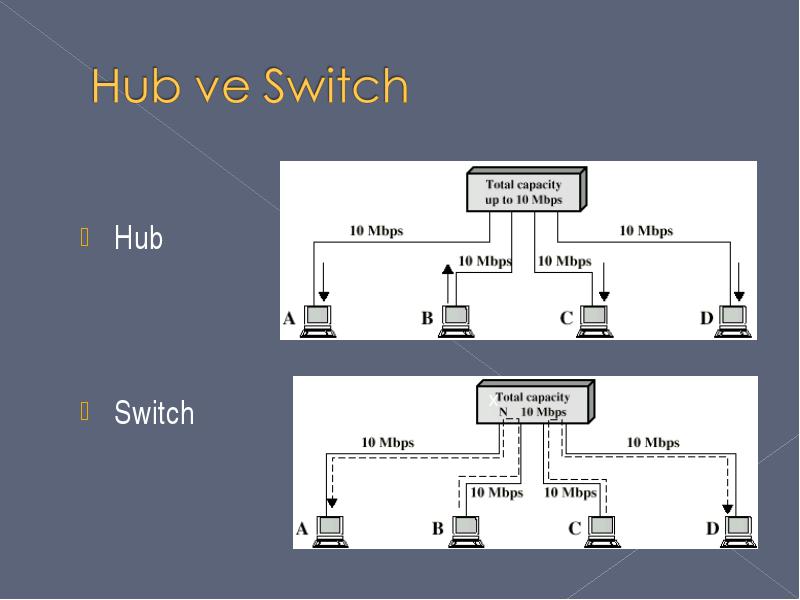

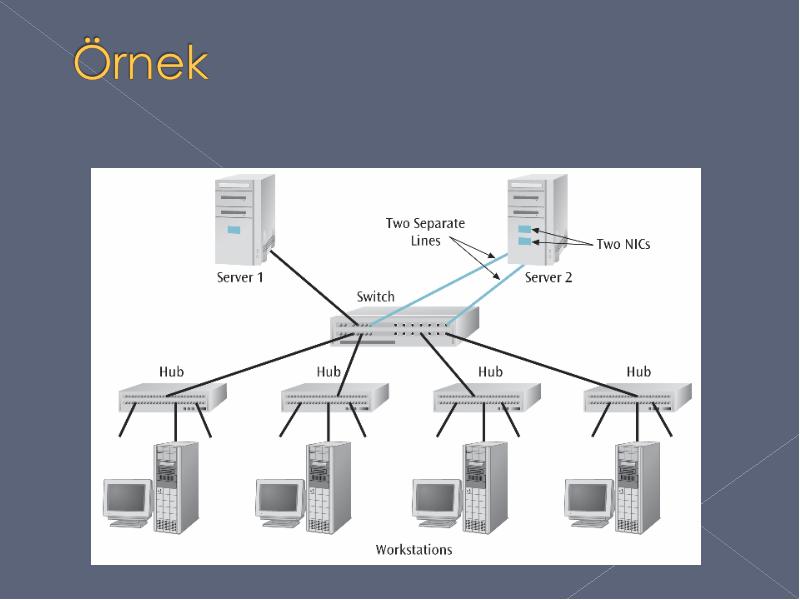

Hub

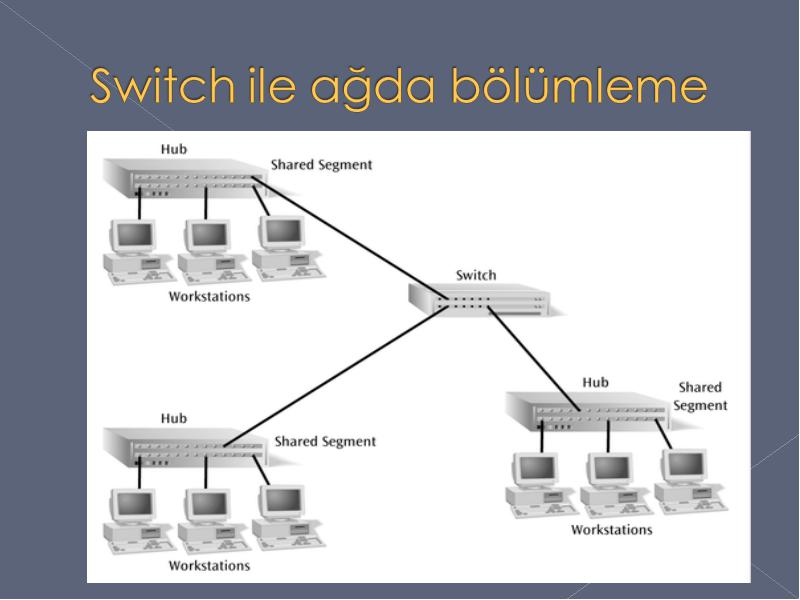

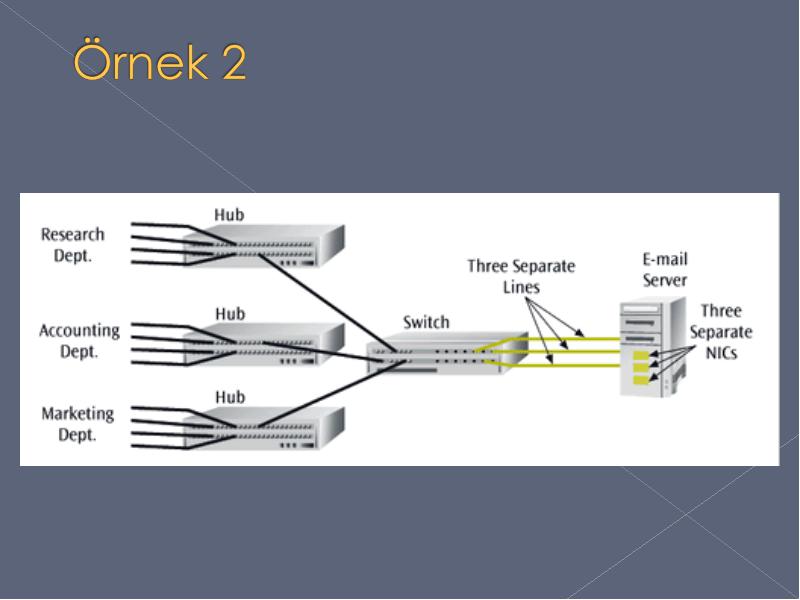

  • Hub

  • Switch

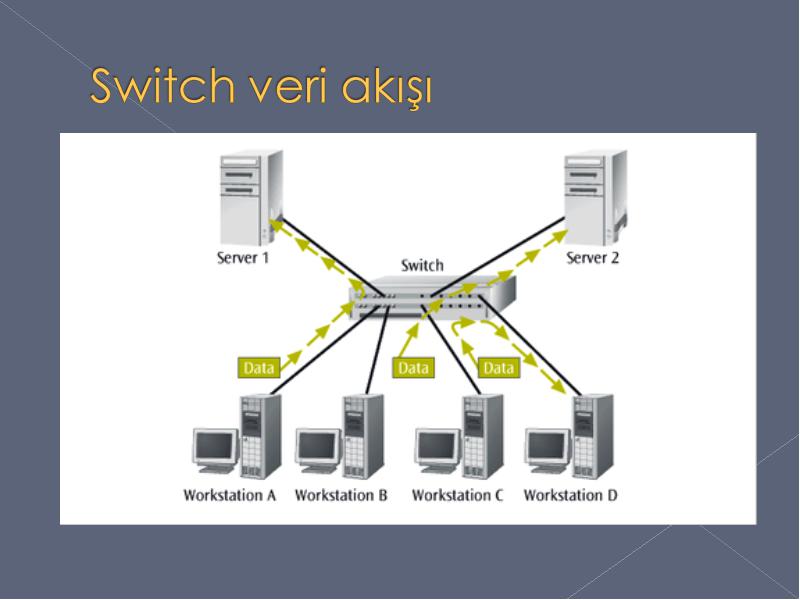

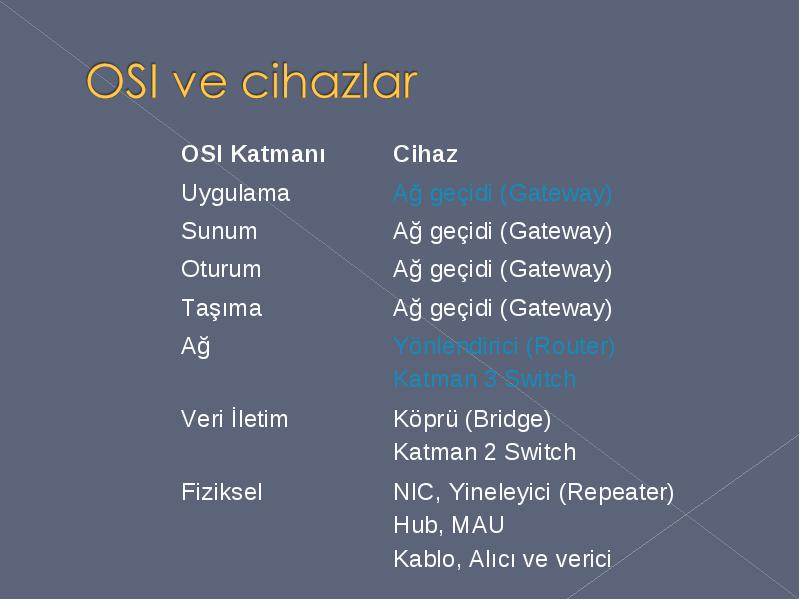

OSI’nin 2. katmanında çalışır.

  • OSI’nin 2. katmanında çalışır.

  • Topolojinin merkezinde yer alarak gelen bilgiyi ilgili terminale yollar.

  • Aynı anda birden fazla çağrıya cevap verebilir.

  • MAC adresler ile çalışır.

  • Katman 3 Switche göre daha ucuzdur.

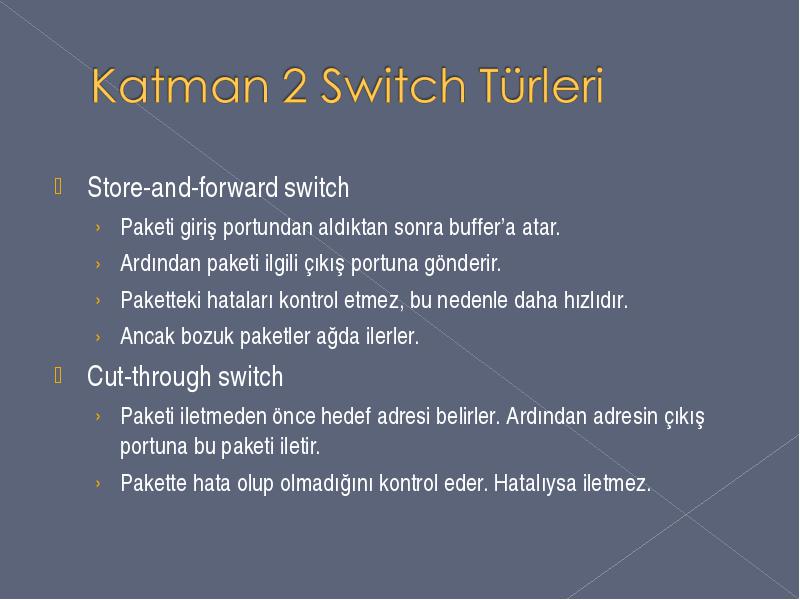

Store-and-forward switch

  • Store-and-forward switch

    • Paketi giriş portundan aldıktan sonra buffer’a atar.
    • Ardından paketi ilgili çıkış portuna gönderir.
    • Paketteki hataları kontrol etmez, bu nedenle daha hızlıdır.
    • Ancak bozuk paketler ağda ilerler.
  • Cut-through switch

    • Paketi iletmeden önce hedef adresi belirler. Ardından adresin çıkış portuna bu paketi iletir.
    • Pakette hata olup olmadığını kontrol eder. Hatalıysa iletmez.

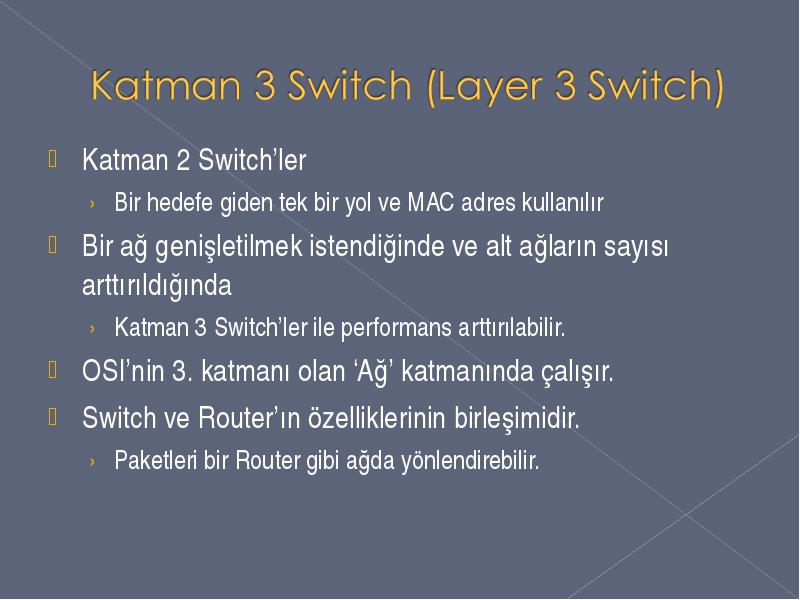

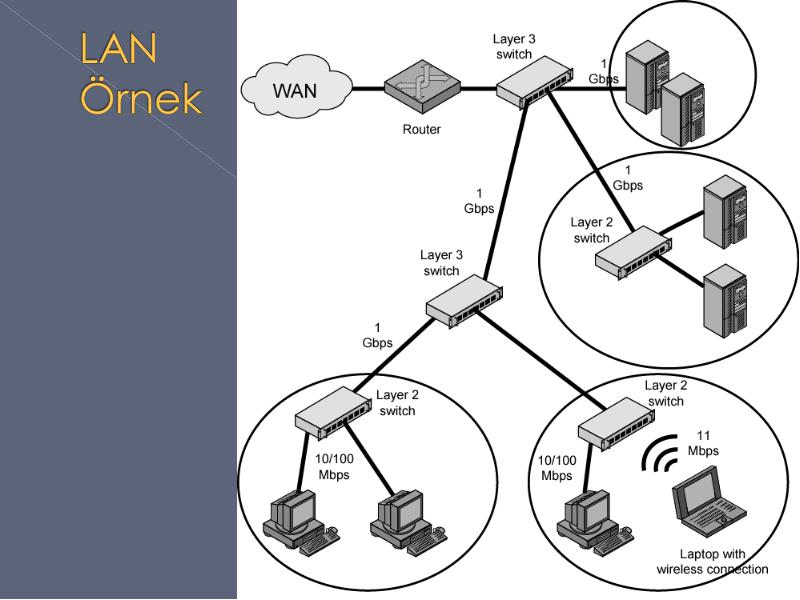

Katman 2 Switch’ler

  • Katman 2 Switch’ler

    • Bir hedefe giden tek bir yol ve MAC adres kullanılır
  • Bir ağ genişletilmek istendiğinde ve alt ağların sayısı arttırıldığında

    • Katman 3 Switch’ler ile performans arttırılabilir.
  • OSI’nin 3. katmanı olan ‘Ağ’ katmanında çalışır.

  • Switch ve Router’ın özelliklerinin birleşimidir.

    • Paketleri bir Router gibi ağda yönlendirebilir.

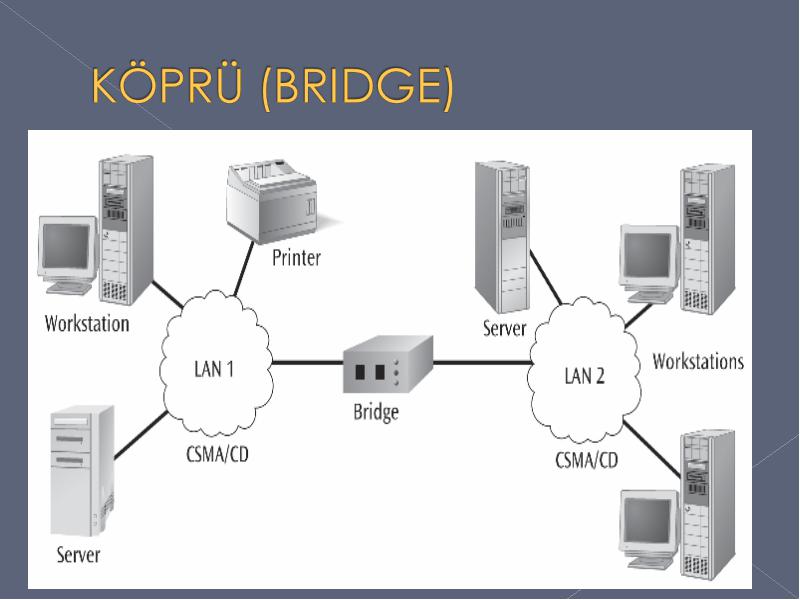

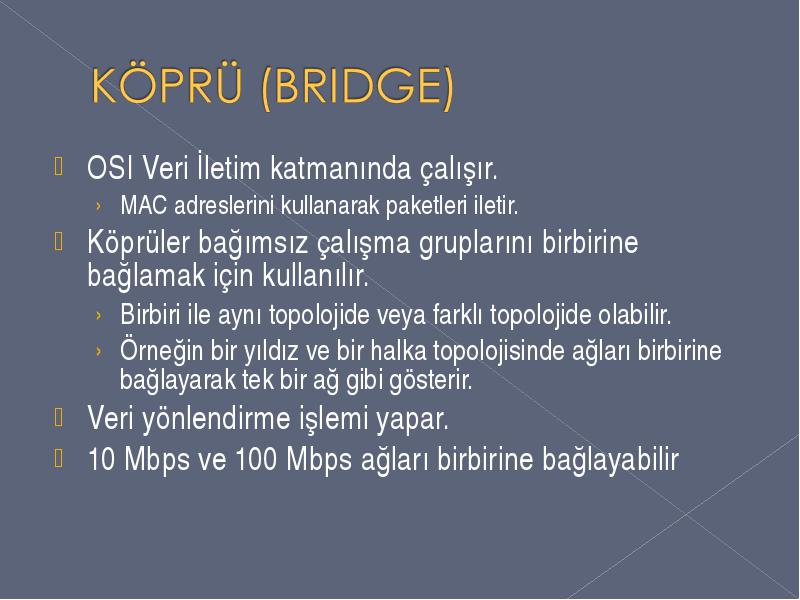

OSI Veri İletim katmanında çalışır.

  • OSI Veri İletim katmanında çalışır.

    • MAC adreslerini kullanarak paketleri iletir.

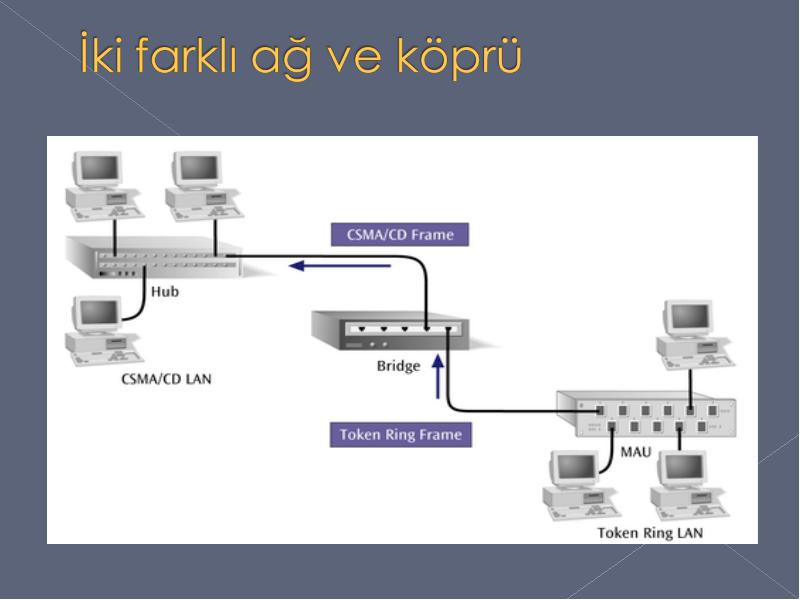

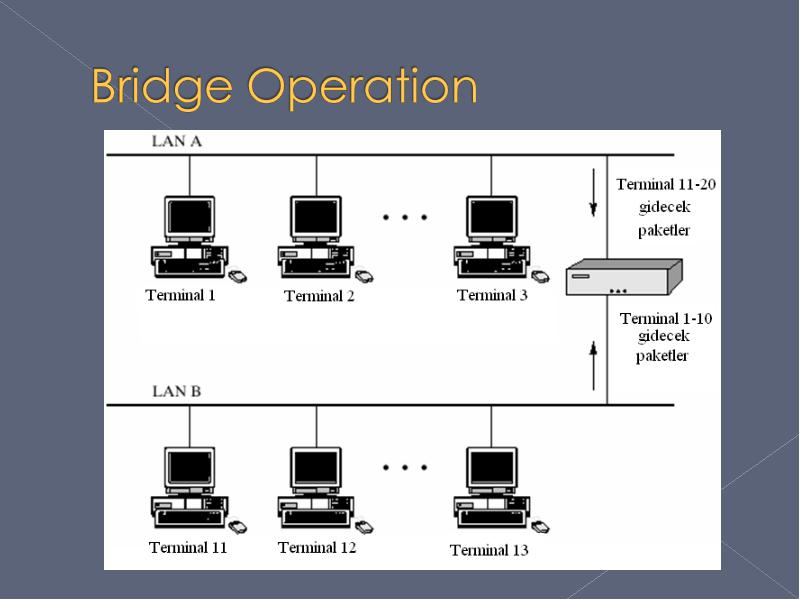

  • Köprüler bağımsız çalışma gruplarını birbirine bağlamak için kullanılır.

    • Birbiri ile aynı topolojide veya farklı topolojide olabilir.

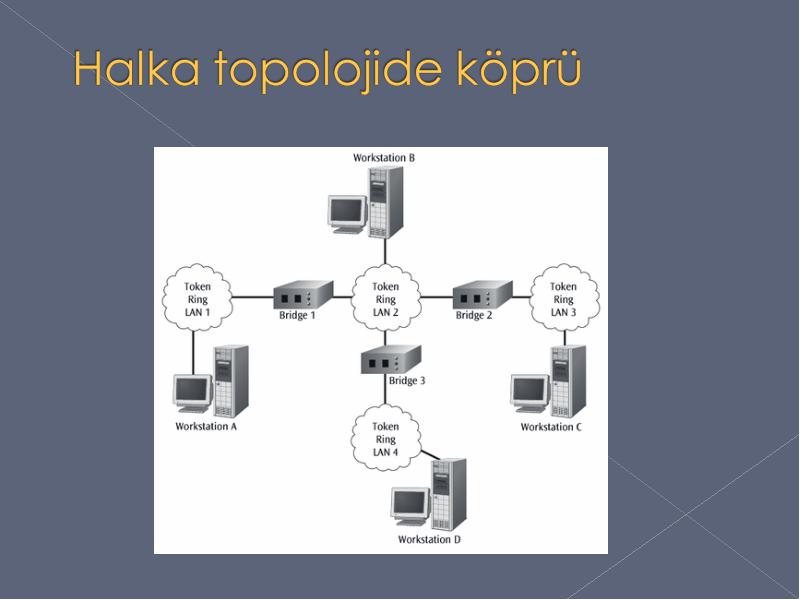

    • Örneğin bir yıldız ve bir halka topolojisinde ağları birbirine bağlayarak tek bir ağ gibi gösterir.
  • Veri yönlendirme işlemi yapar.

  • 10 Mbps ve 100 Mbps ağları birbirine bağlayabilir

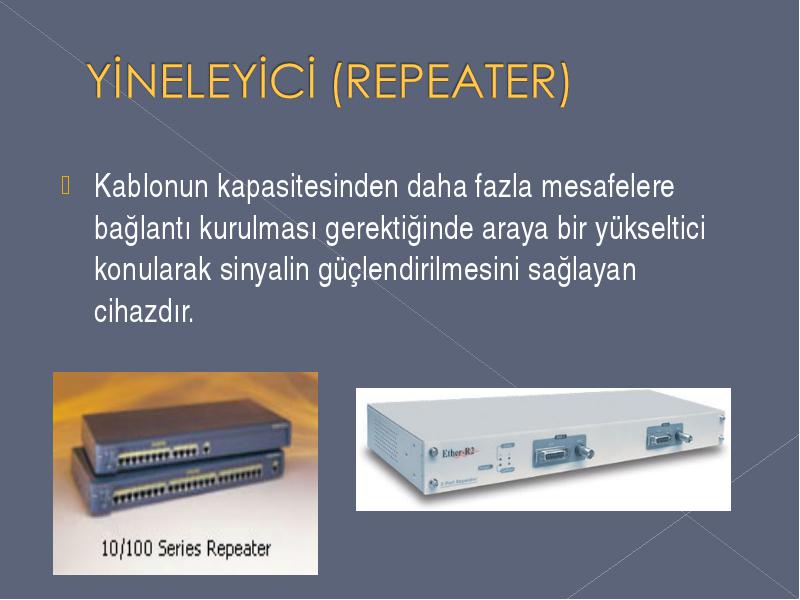

Kablonun kapasitesinden daha fazla mesafelere bağlantı kurulması gerektiğinde araya bir yükseltici konularak sinyalin güçlendirilmesini sağlayan cihazdır.

  • Kablonun kapasitesinden daha fazla mesafelere bağlantı kurulması gerektiğinde araya bir yükseltici konularak sinyalin güçlendirilmesini sağlayan cihazdır.

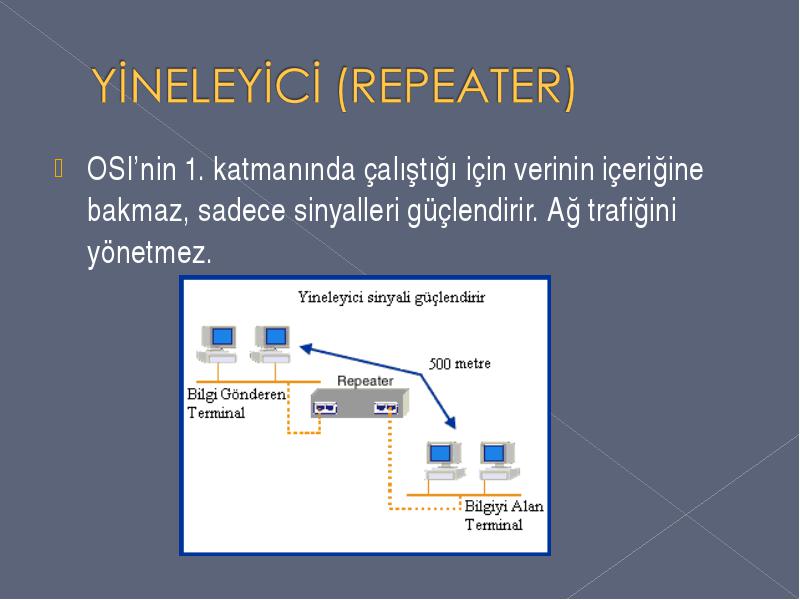

OSI’nin 1. katmanında çalıştığı için verinin içeriğine bakmaz, sadece sinyalleri güçlendirir. Ağ trafiğini yönetmez.

  • OSI’nin 1. katmanında çalıştığı için verinin içeriğine bakmaz, sadece sinyalleri güçlendirir. Ağ trafiğini yönetmez.

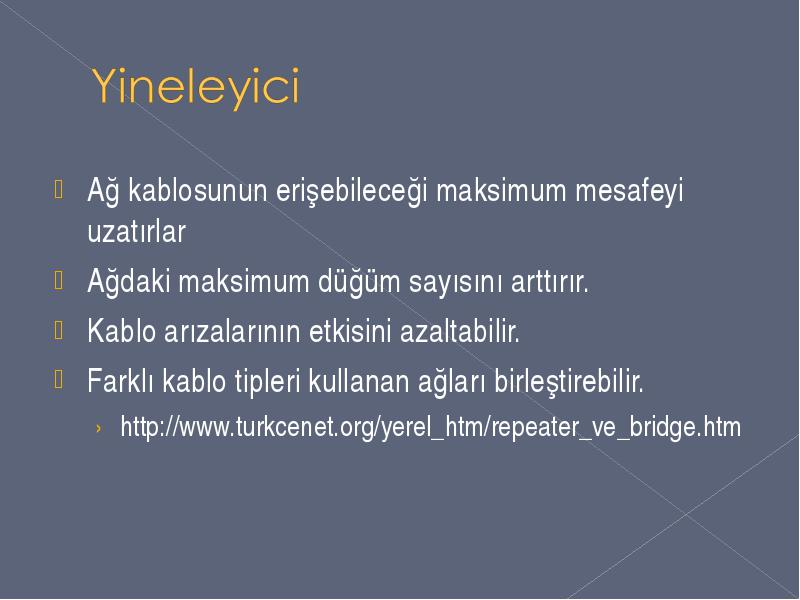

Ağ kablosunun erişebileceği maksimum mesafeyi uzatırlar

  • Ağ kablosunun erişebileceği maksimum mesafeyi uzatırlar

  • Ağdaki maksimum düğüm sayısını arttırır.

  • Kablo arızalarının etkisini azaltabilir.

  • Farklı kablo tipleri kullanan ağları birleştirebilir.

    • http://www.turkcenet.org/yerel_htm/repeater_ve_bridge.htm

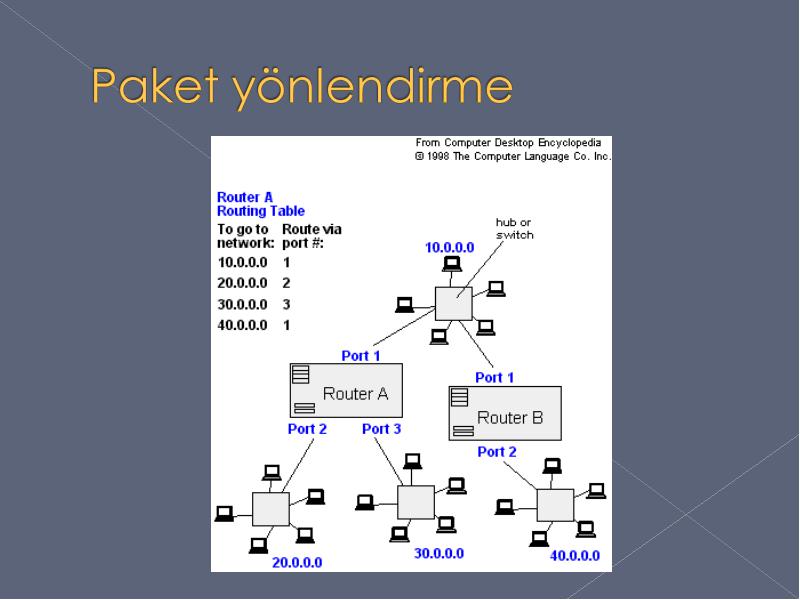

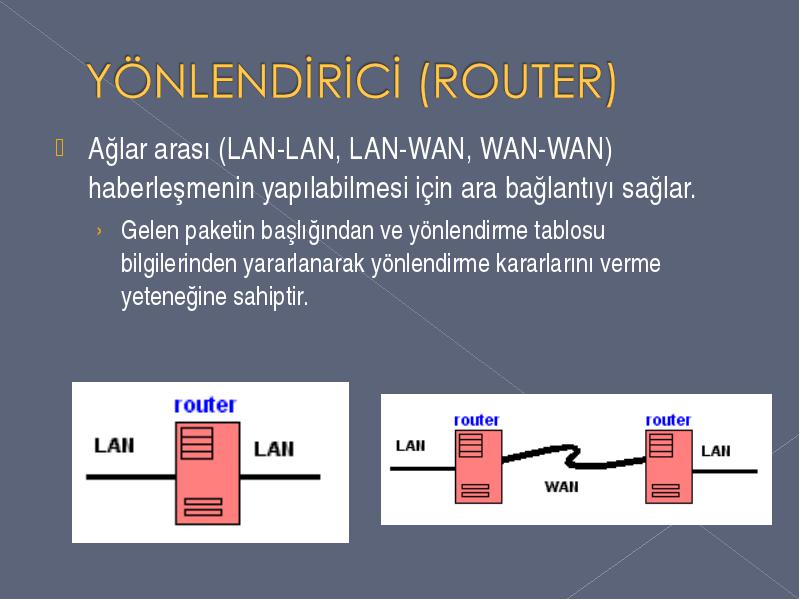

Ağlar arası (LAN-LAN, LAN-WAN, WAN-WAN) haberleşmenin yapılabilmesi için ara bağlantıyı sağlar.

  • Ağlar arası (LAN-LAN, LAN-WAN, WAN-WAN) haberleşmenin yapılabilmesi için ara bağlantıyı sağlar.

    • Gelen paketin başlığından ve yönlendirme tablosu bilgilerinden yararlanarak yönlendirme kararlarını verme yeteneğine sahiptir.

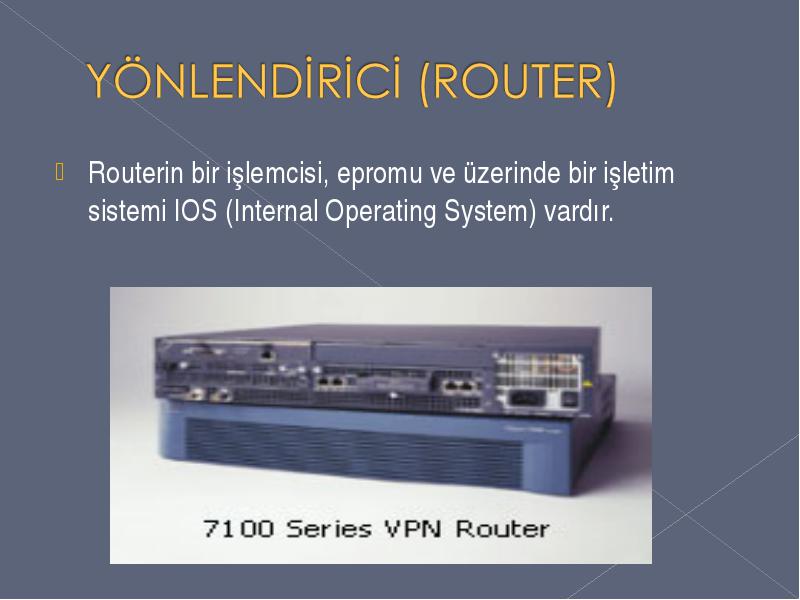

Routerin bir işlemcisi, epromu ve üzerinde bir işletim sistemi IOS (Internal Operating System) vardır.

  • Routerin bir işlemcisi, epromu ve üzerinde bir işletim sistemi IOS (Internal Operating System) vardır.

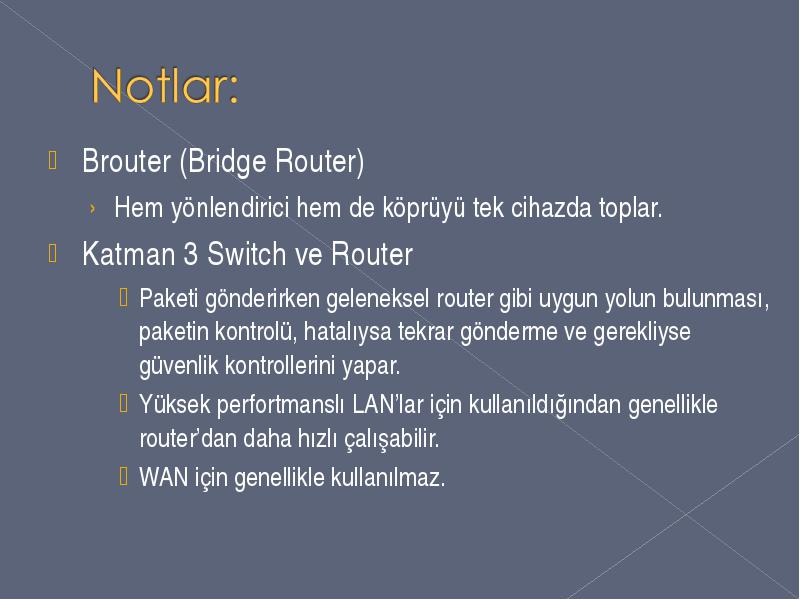

Brouter (Bridge Router)

  • Brouter (Bridge Router)

    • Hem yönlendirici hem de köprüyü tek cihazda toplar.
  • Katman 3 Switch ve Router

      • Paketi gönderirken geleneksel router gibi uygun yolun bulunması, paketin kontrolü, hatalıysa tekrar gönderme ve gerekliyse güvenlik kontrollerini yapar.
      • Yüksek perfortmanslı LAN’lar için kullanıldığından genellikle router’dan daha hızlı çalışabilir.
      • WAN için genellikle kullanılmaz.

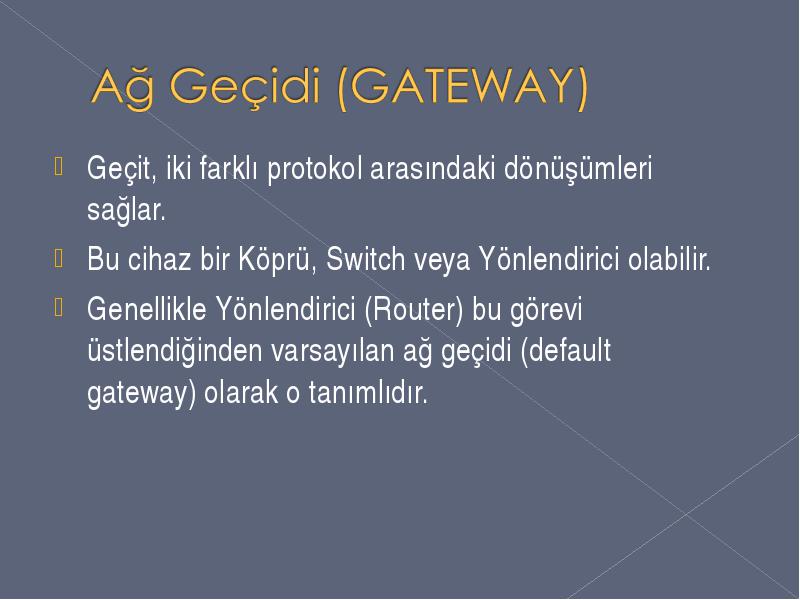

Geçit, iki farklı protokol arasındaki dönüşümleri sağlar.

  • Geçit, iki farklı protokol arasındaki dönüşümleri sağlar.

  • Bu cihaz bir Köprü, Switch veya Yönlendirici olabilir.

  • Genellikle Yönlendirici (Router) bu görevi üstlendiğinden varsayılan ağ geçidi (default gateway) olarak o tanımlıdır.

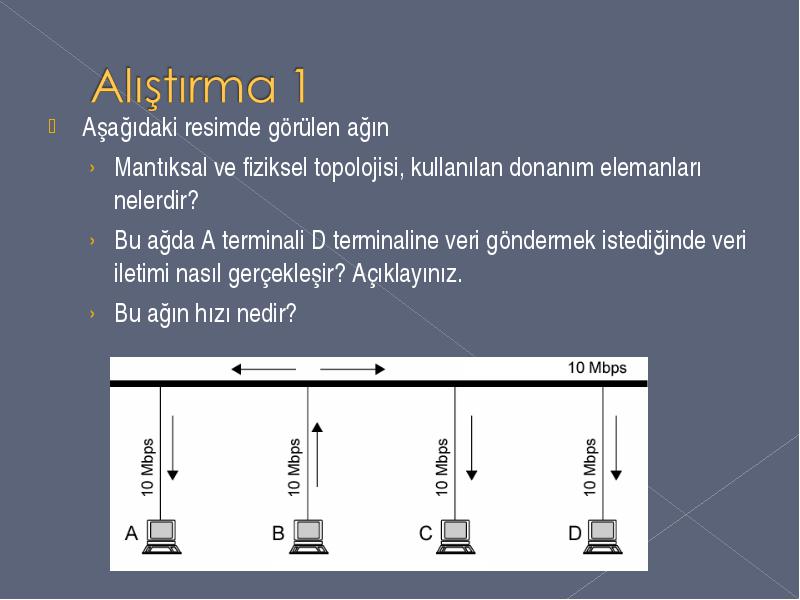

Aşağıdaki resimde görülen ağın

  • Aşağıdaki resimde görülen ağın

    • Mantıksal ve fiziksel topolojisi, kullanılan donanım elemanları nelerdir?
    • Bu ağda A terminali D terminaline veri göndermek istediğinde veri iletimi nasıl gerçekleşir? Açıklayınız.
    • Bu ağın hızı nedir?

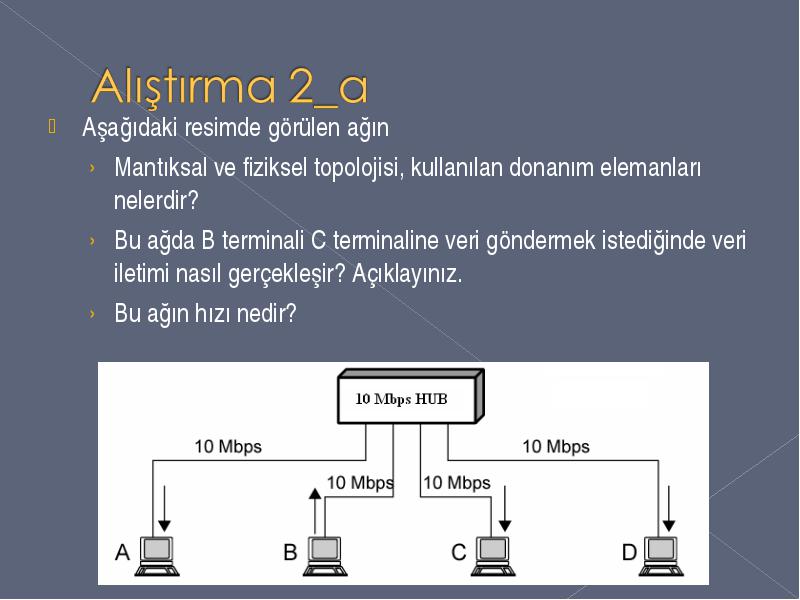

Aşağıdaki resimde görülen ağın

  • Aşağıdaki resimde görülen ağın

    • Mantıksal ve fiziksel topolojisi, kullanılan donanım elemanları nelerdir?
    • Bu ağda B terminali C terminaline veri göndermek istediğinde veri iletimi nasıl gerçekleşir? Açıklayınız.
    • Bu ağın hızı nedir?


Aşağıdaki resimde görülen ağda;

  • Aşağıdaki resimde görülen ağda;

    • B terminali C terminaline veri göndermek istediğinde veri iletimi nasıl gerçekleşir? Açıklayınız.

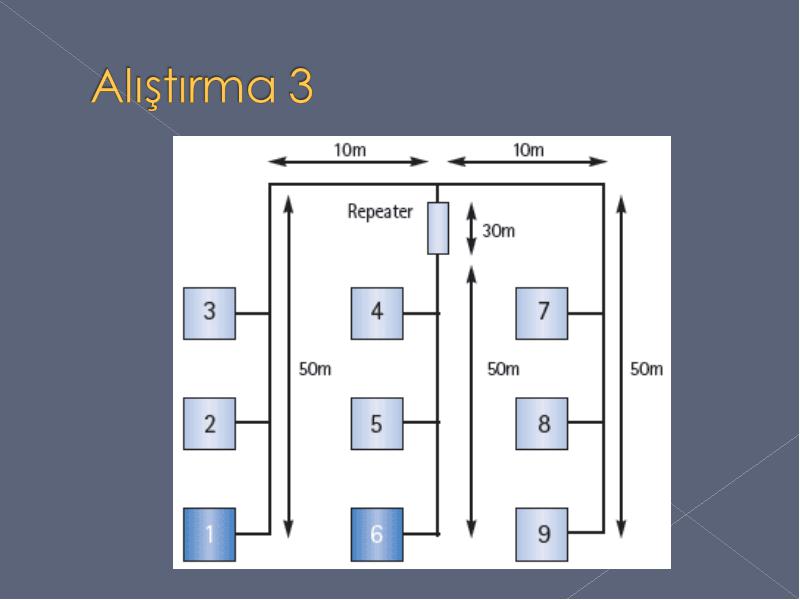

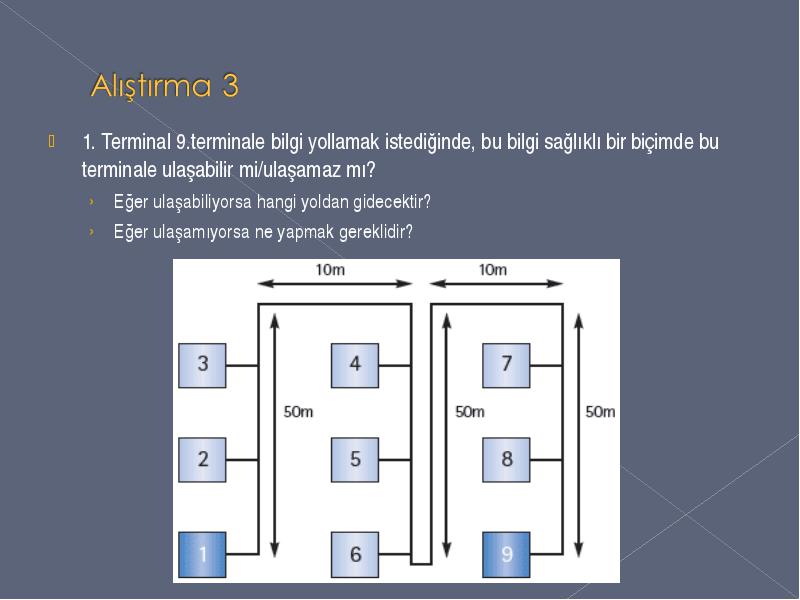

1. Terminal 9.terminale bilgi yollamak istediğinde, bu bilgi sağlıklı bir biçimde bu terminale ulaşabilir mi/ulaşamaz mı?

  • 1. Terminal 9.terminale bilgi yollamak istediğinde, bu bilgi sağlıklı bir biçimde bu terminale ulaşabilir mi/ulaşamaz mı?

    • Eğer ulaşabiliyorsa hangi yoldan gidecektir?
    • Eğer ulaşamıyorsa ne yapmak gereklidir?
