Изучение электро-физических параметров, электронной структуры и механизмов переноса носителей заряда кмп с различными металлическими пленками



Yüklə 4,92 Mb.
tarix18.01.2017
ölçüsü4,92 Mb.
#5836

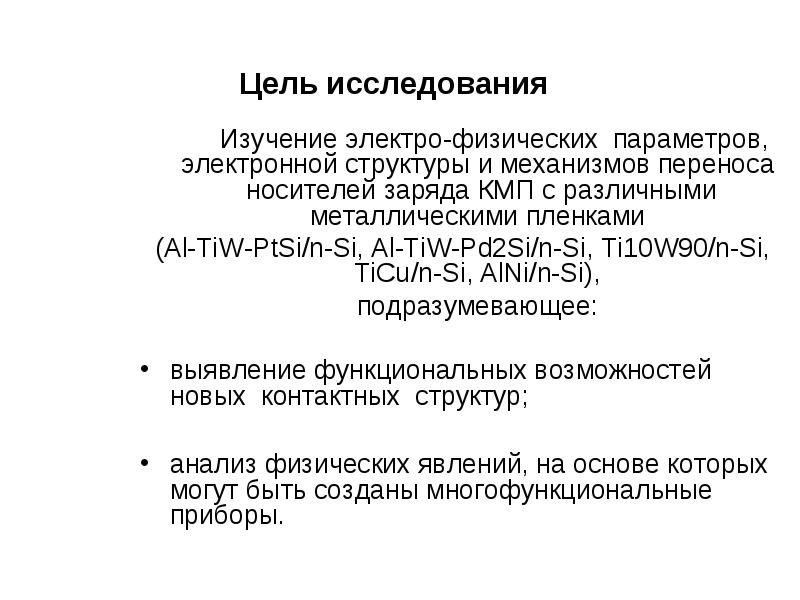

Изучение электро-физических параметров, электронной структуры и механизмов переноса носителей заряда КМП с различными металлическими пленками

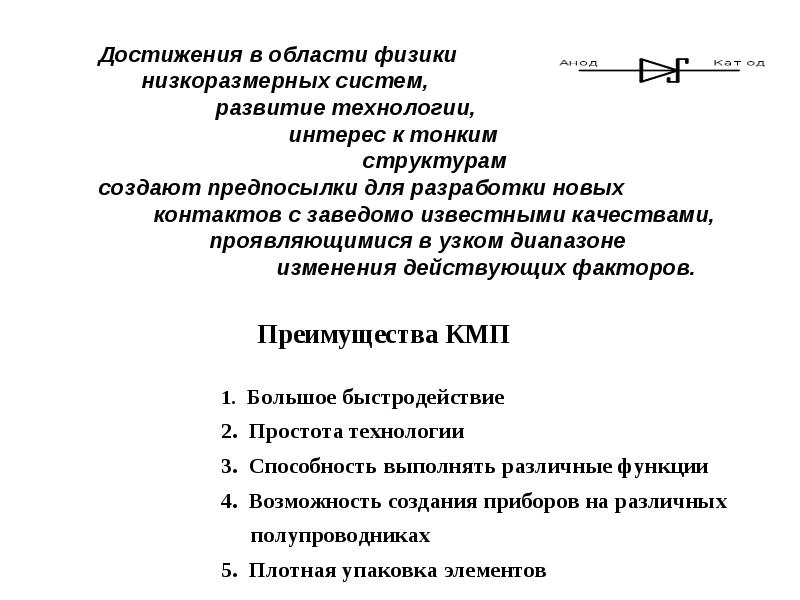

  • Изучение электро-физических параметров, электронной структуры и механизмов переноса носителей заряда КМП с различными металлическими пленками

  • (Al-TiW-PtSi/n-Si, Al-TiW-Pd2Si/n-Si, Ti10W90/n-Si, TiCu/n-Si, AlNi/n-Si),

  • подразумевающее:

  • выявление функциональных возможностей новых контактных структур;

  • анализ физических явлений, на основе которых могут быть созданы многофункциональные приборы.

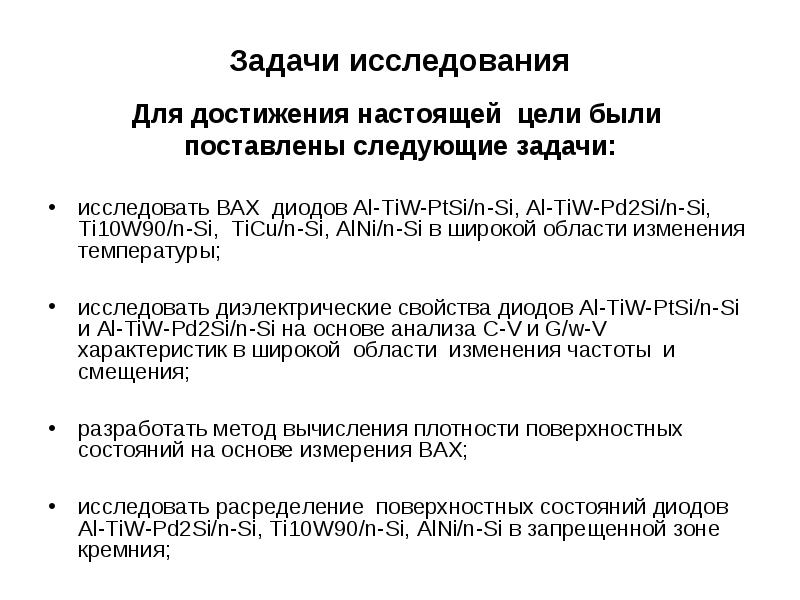

Для достижения настоящей цели были

  • Для достижения настоящей цели были

  • поставлены следующие задачи:

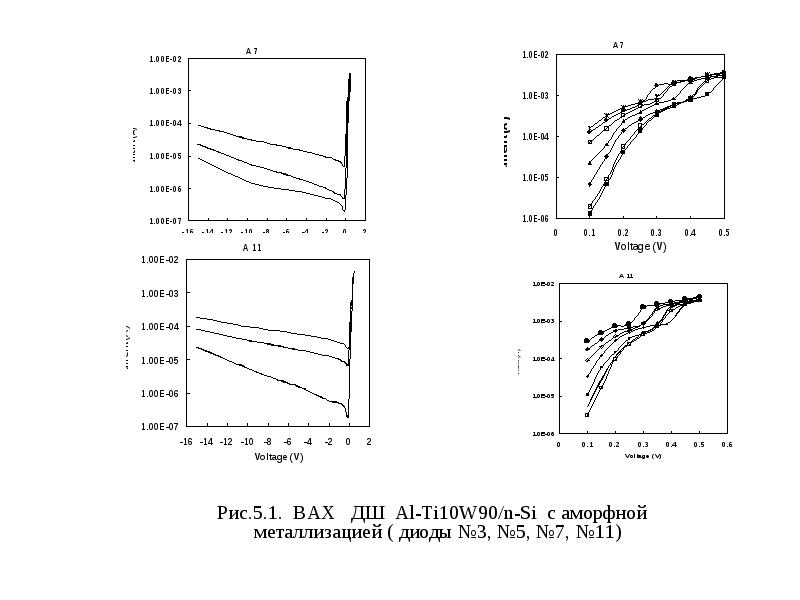

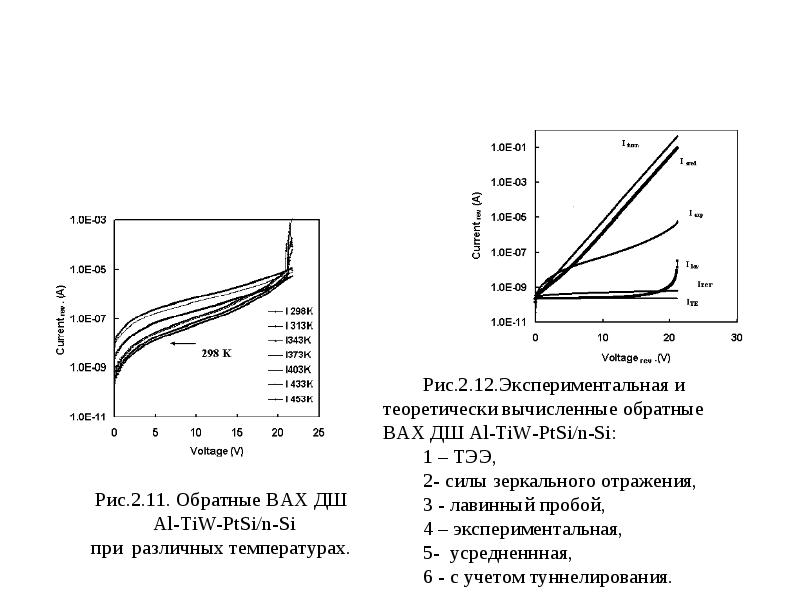

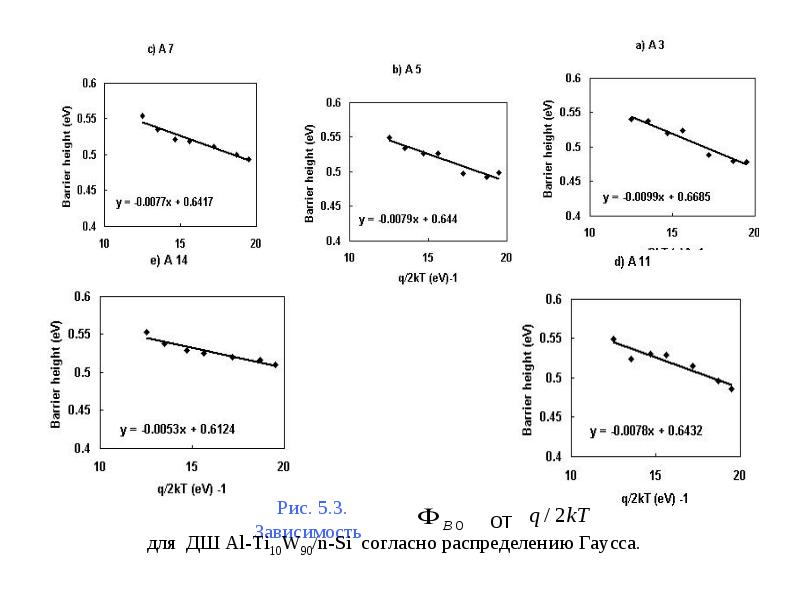

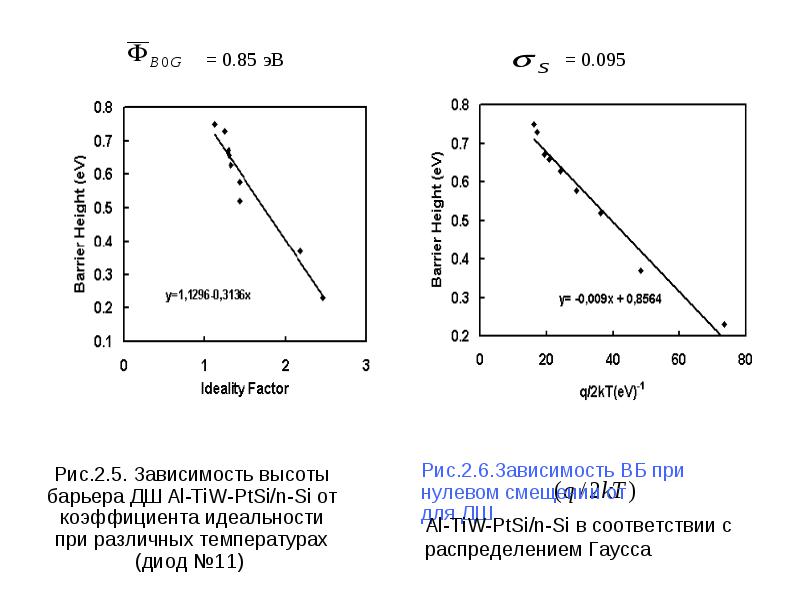

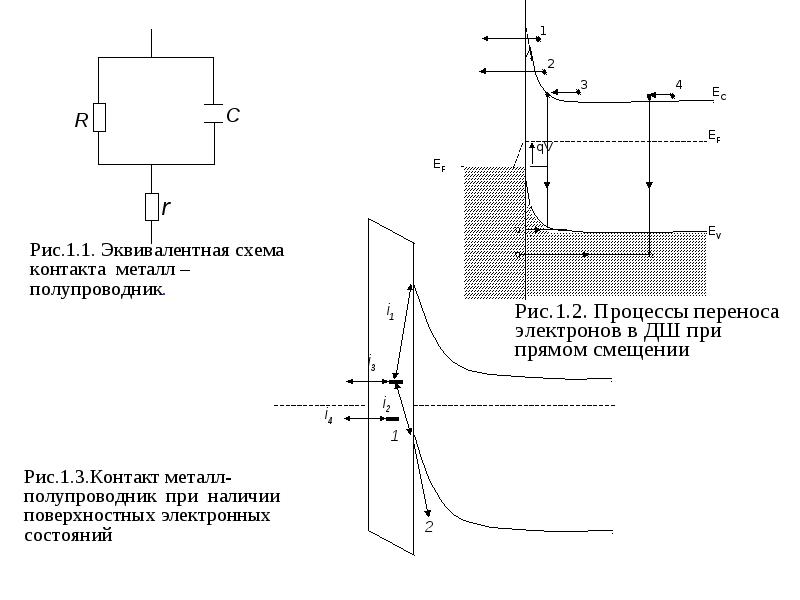

  • исследовать ВАХ диодов Al-TiW-PtSi/n-Si, Al-TiW-Pd2Si/n-Si, Ti10W90/n-Si, TiCu/n-Si, AlNi/n-Si в широкой области изменения температуры;

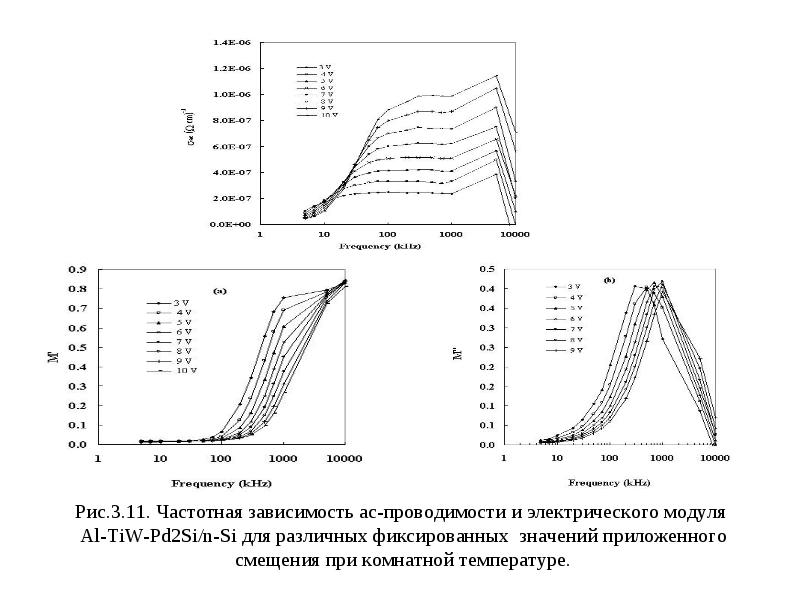

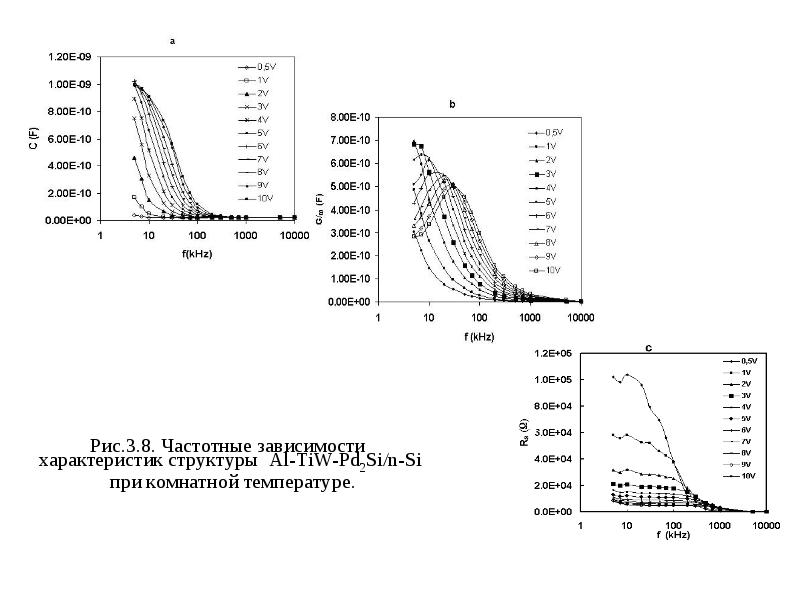

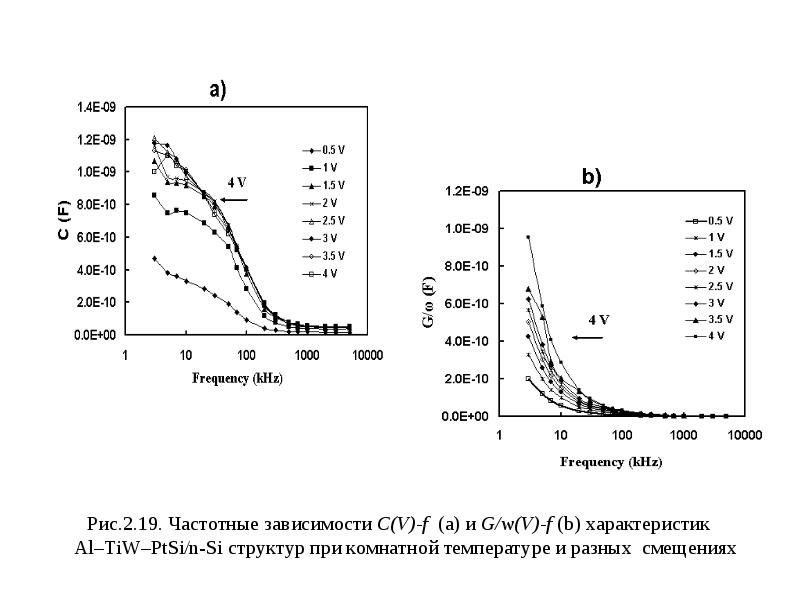

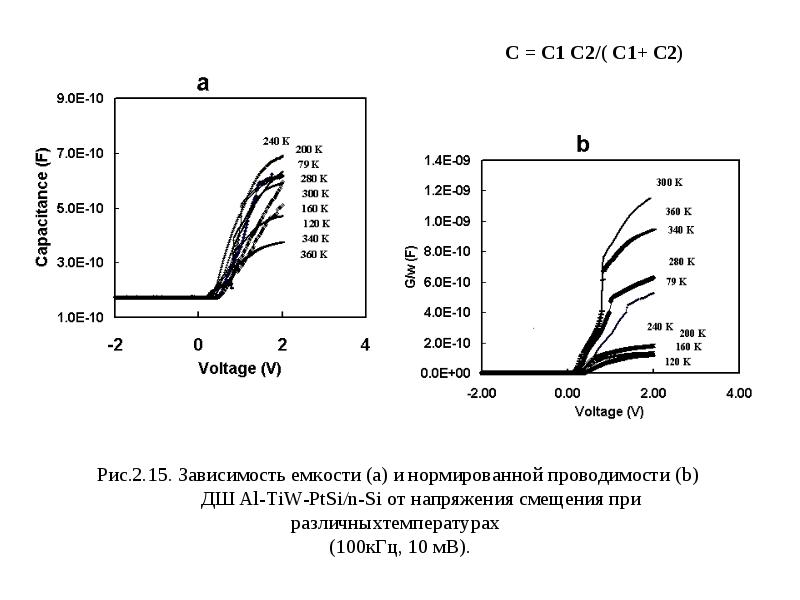

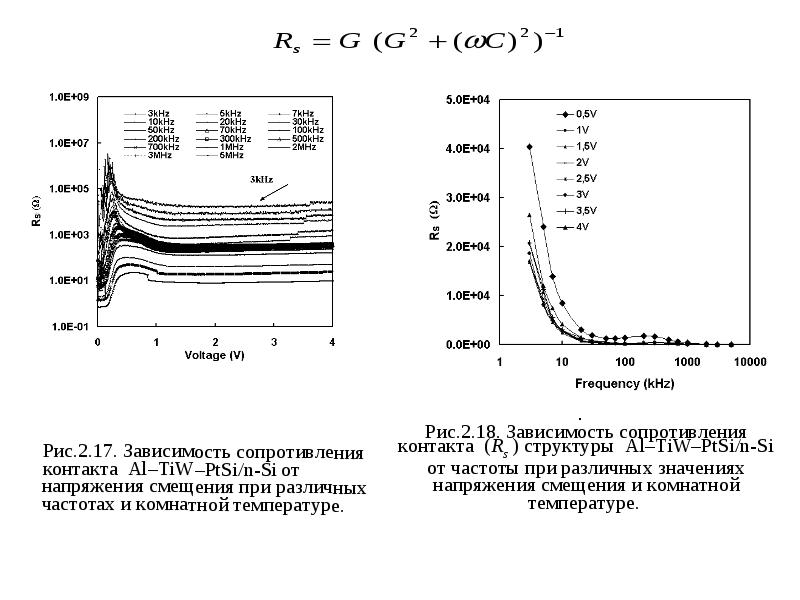

  • исследовать диэлектрические свойства диодов Al-TiW-PtSi/n-Si и Al-TiW-Pd2Si/n-Si на основе анализа C-V и G/w-V характеристик в широкой области изменения частоты и смещения;

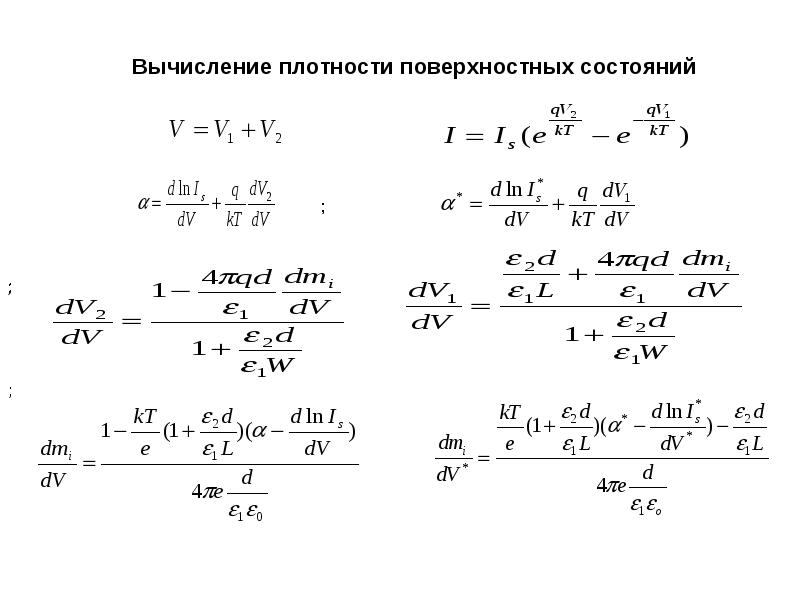

  • разработать метод вычисления плотности поверхностных состояний на основе измерения ВАХ;

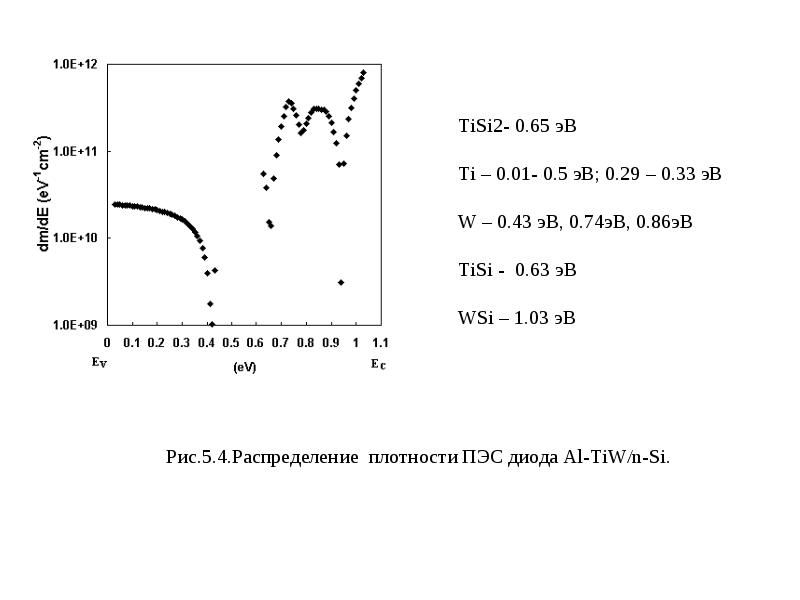

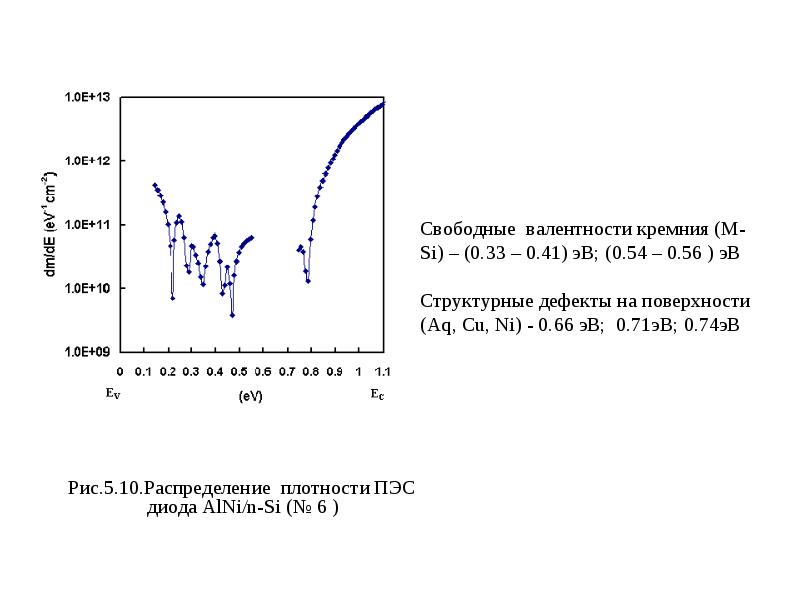

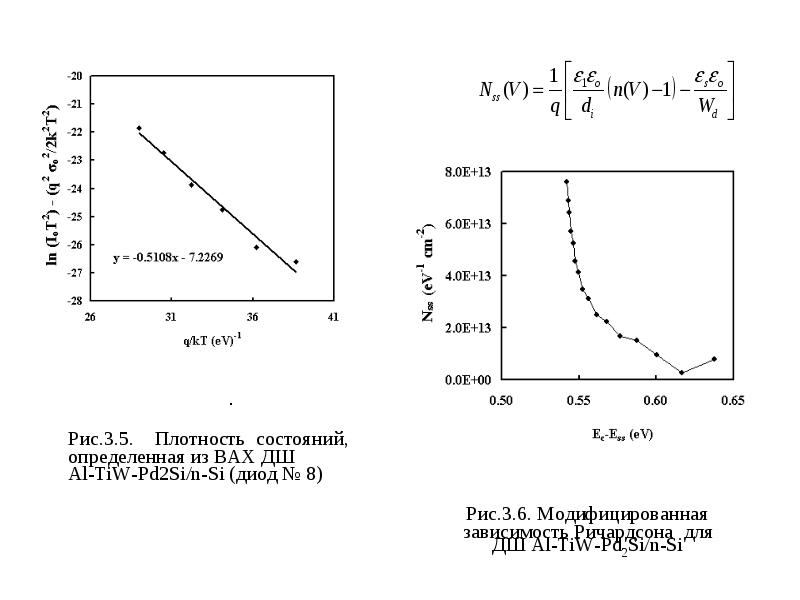

  • исследовать расределение поверхностных состояний диодов Al-TiW-Pd2Si/n-Si, Ti10W90/n-Si, AlNi/n-Si в запрещенной зоне кремния;

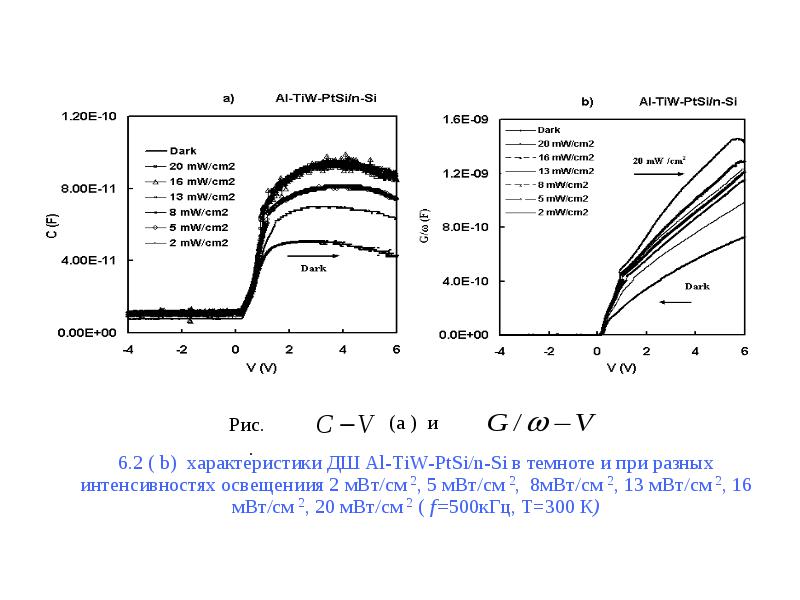

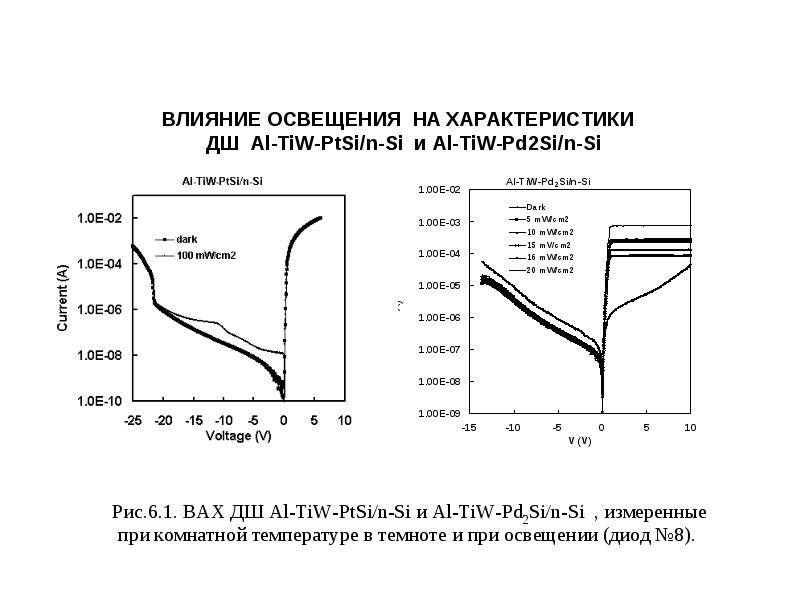

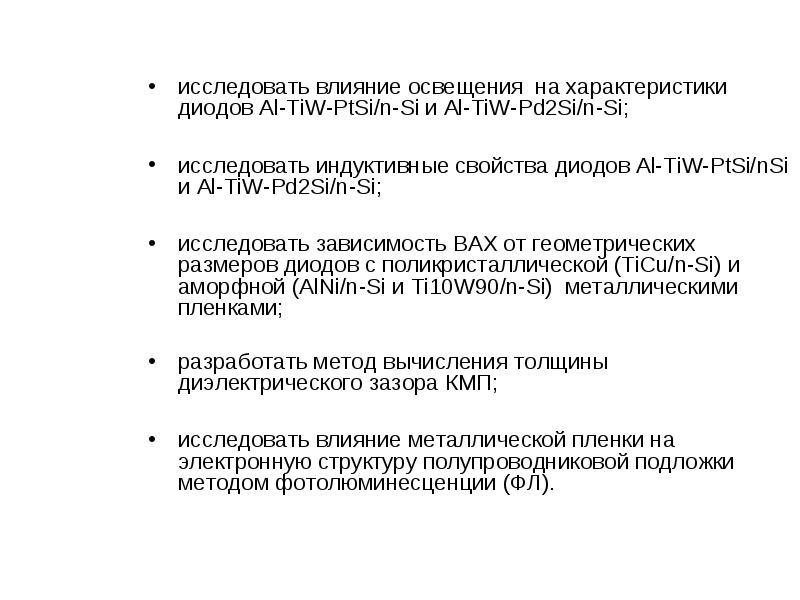

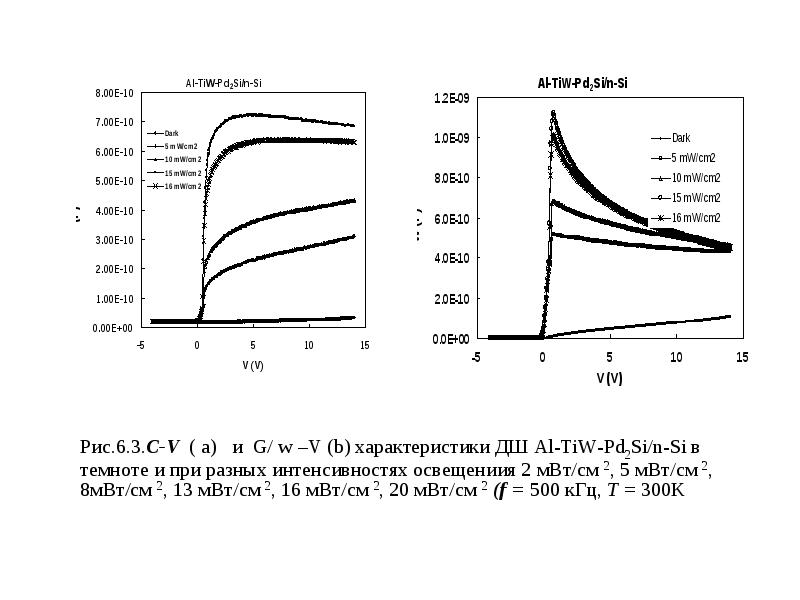

исследовать влияние освещения на характеристики диодов Al-TiW-PtSi/n-Si и Al-TiW-Pd2Si/n-Si;

  • исследовать влияние освещения на характеристики диодов Al-TiW-PtSi/n-Si и Al-TiW-Pd2Si/n-Si;

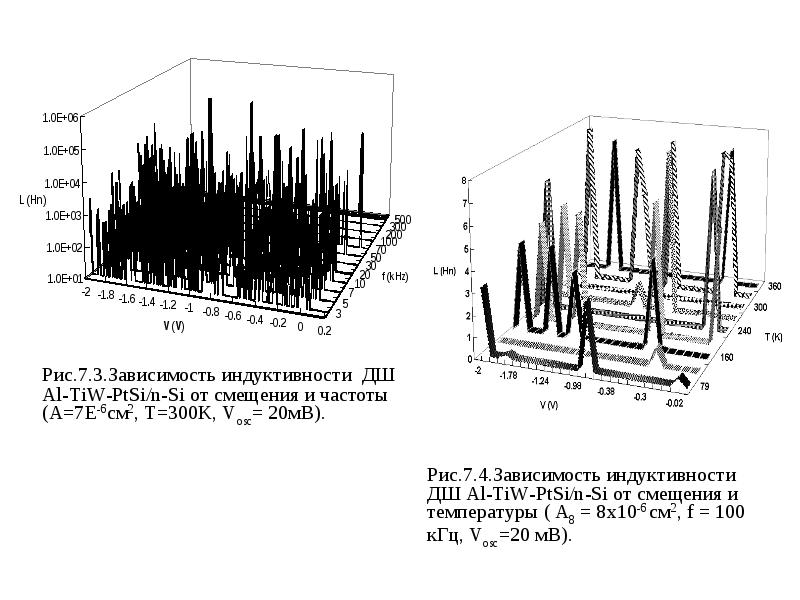

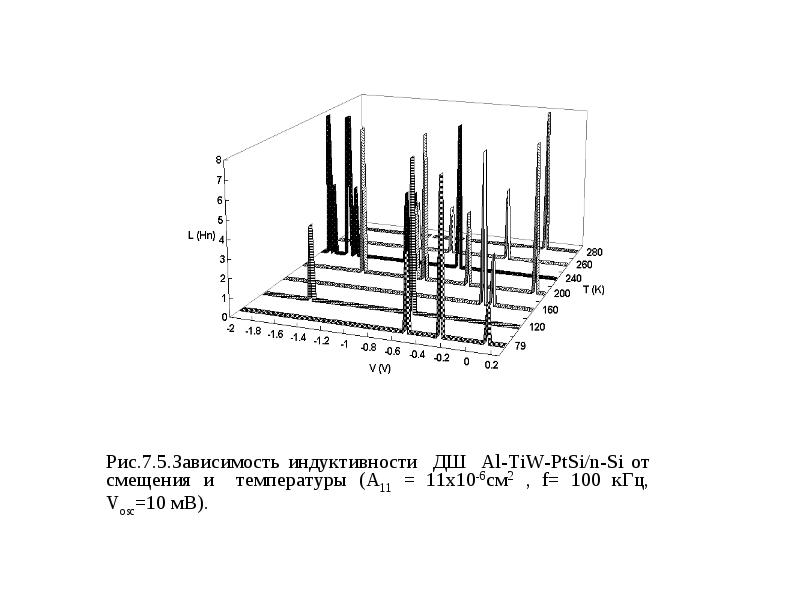

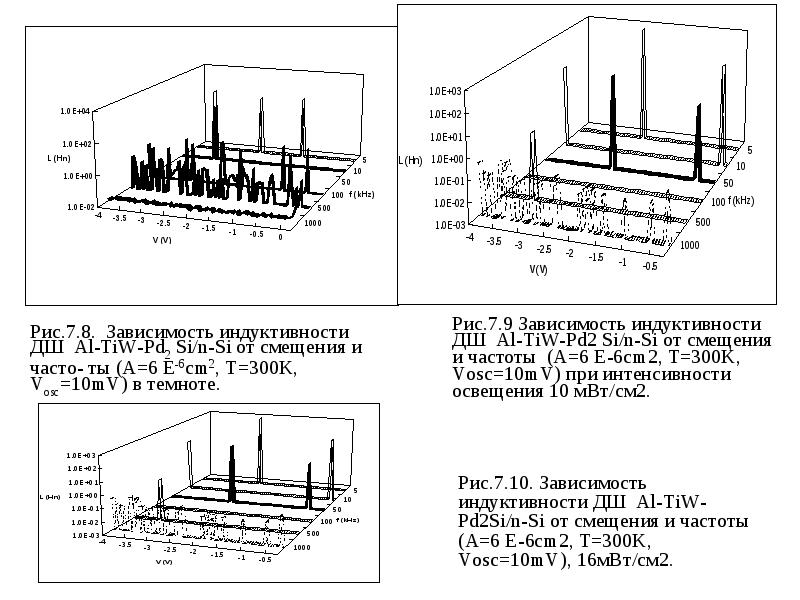

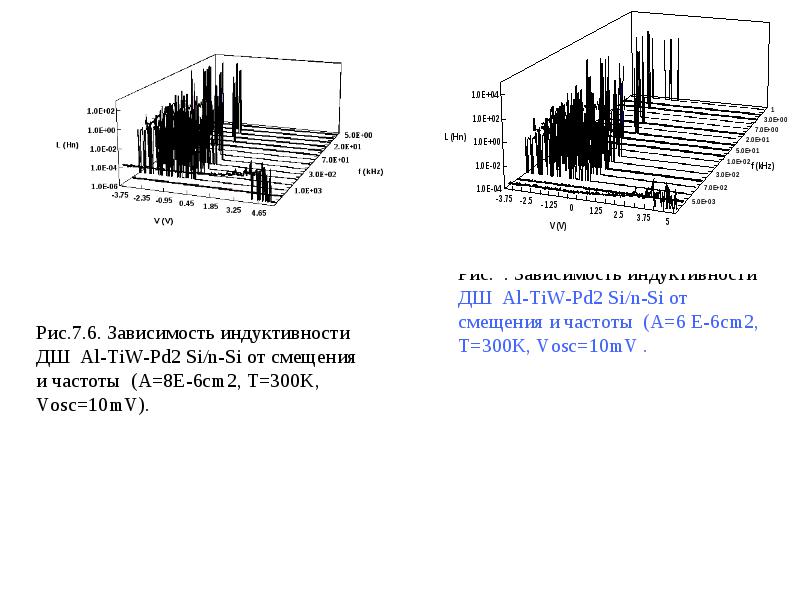

  • исследовать индуктивные свойства диодов Al-TiW-PtSi/nSi и Al-TiW-Pd2Si/n-Si;

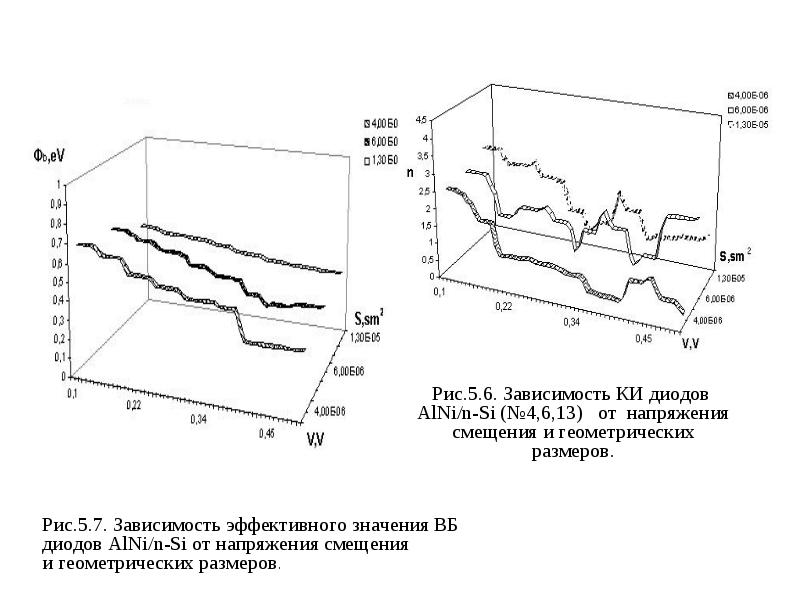

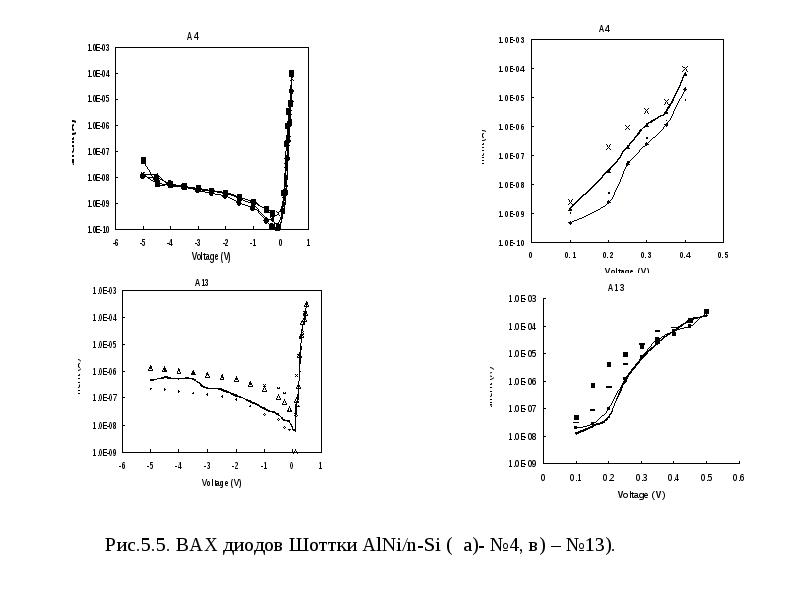

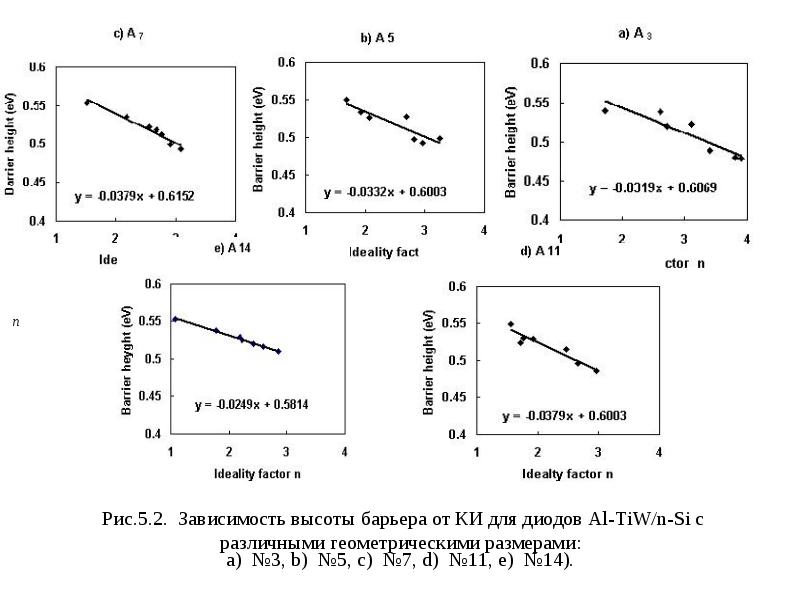

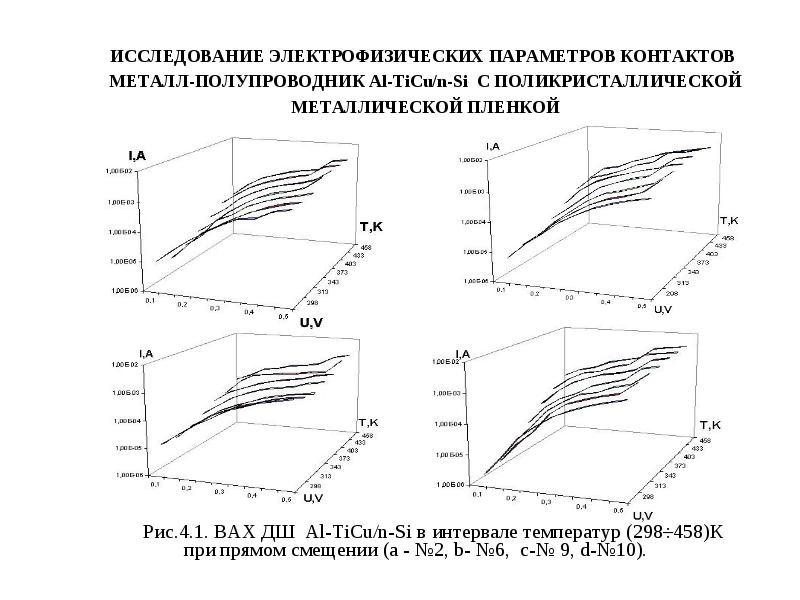

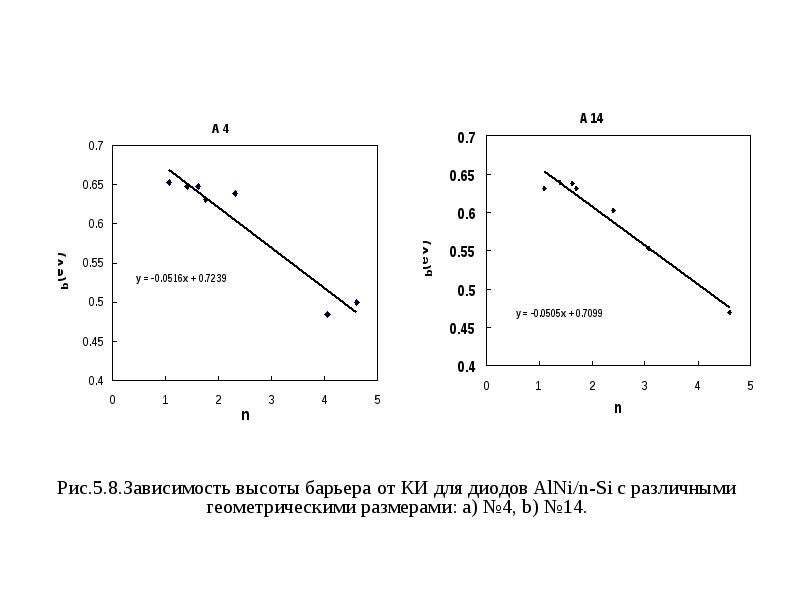

  • исследовать зависимость ВАХ от геометрических размеров диодов с поликристаллической (TiCu/n-Si) и аморфной (AlNi/n-Si и Ti10W90/n-Si) металлическими пленками;

  • разработать метод вычисления толщины диэлектрического зазора КМП;

  • исследовать влияние металлической пленки на электронную структуру полупроводниковой подложки методом фотолюминесценции (ФЛ).

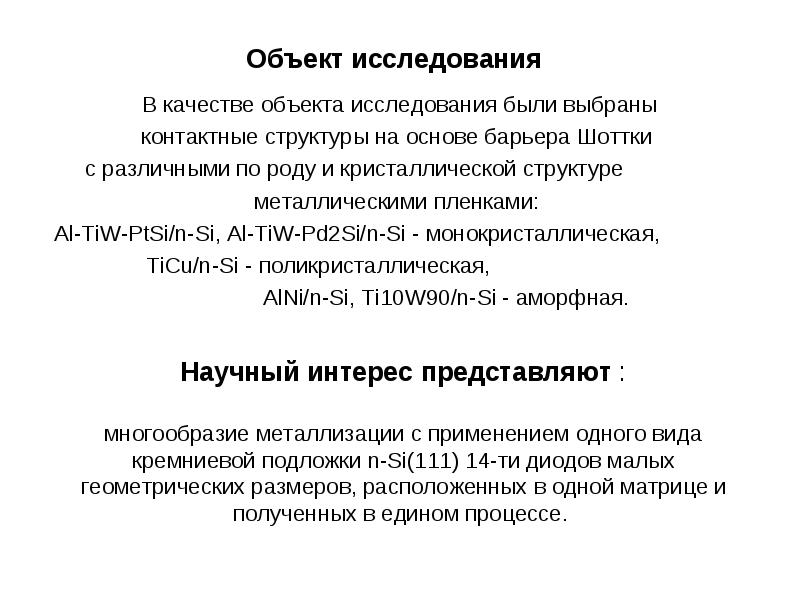

В качестве объекта исследования были выбраны

  • В качестве объекта исследования были выбраны

  • контактные структуры на основе барьера Шоттки

  • с различными по роду и кристаллической структуре

  • металлическими пленками:

  • Al-TiW-PtSi/n-Si, Al-TiW-Pd2Si/n-Si - монокристаллическая,

  • TiCu/n-Si - поликристаллическая,

  • AlNi/n-Si, Ti10W90/n-Si - аморфная.

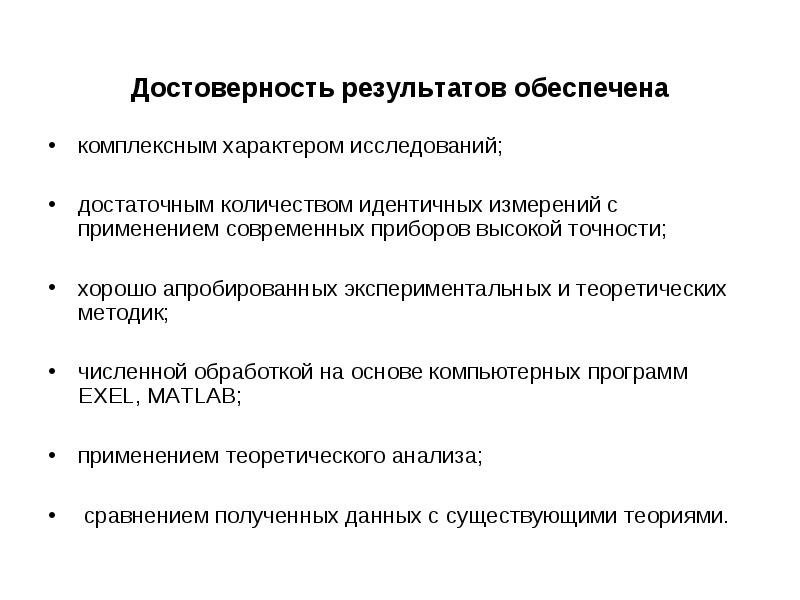

комплексным характером исследований;

  • комплексным характером исследований;

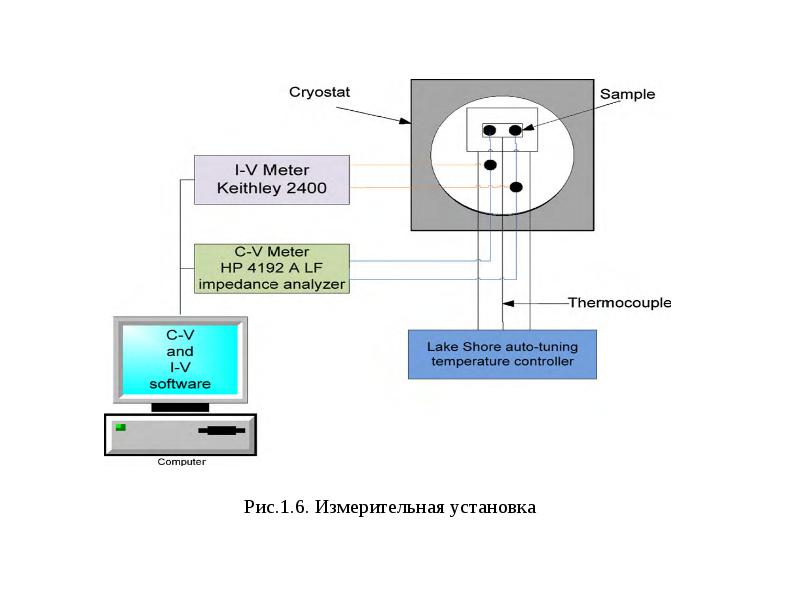

  • достаточным количеством идентичных измерений c применением современных приборов высокой точности;

  • хорошо апробированных экспериментальных и теоретических методик;

  • численной обработкой на основе компьютерных программ EXEL, MATLAB;

  • применением теоретического анализа;

  • сравнением полученных данных с существующими теориями.

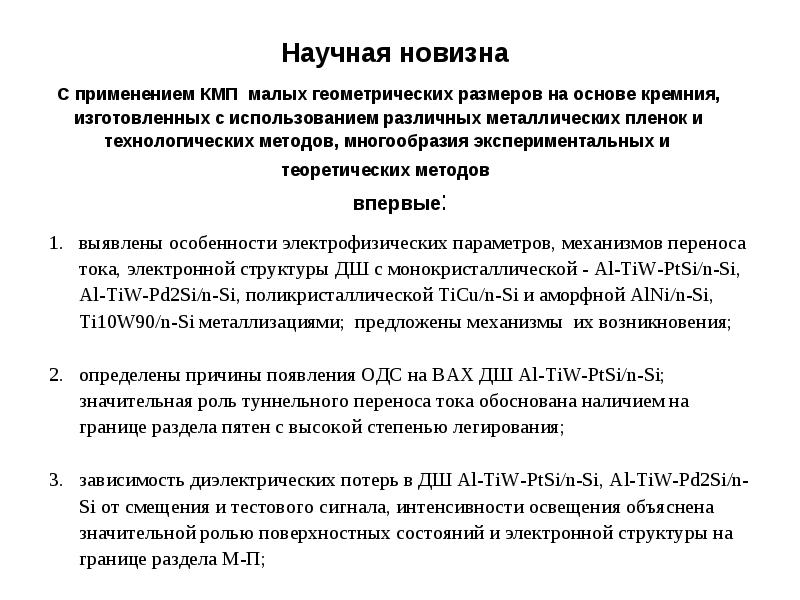

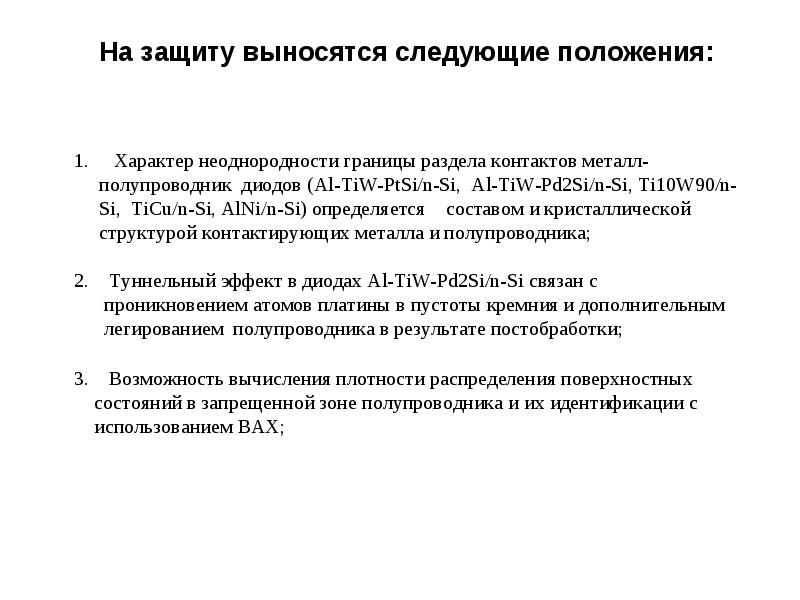

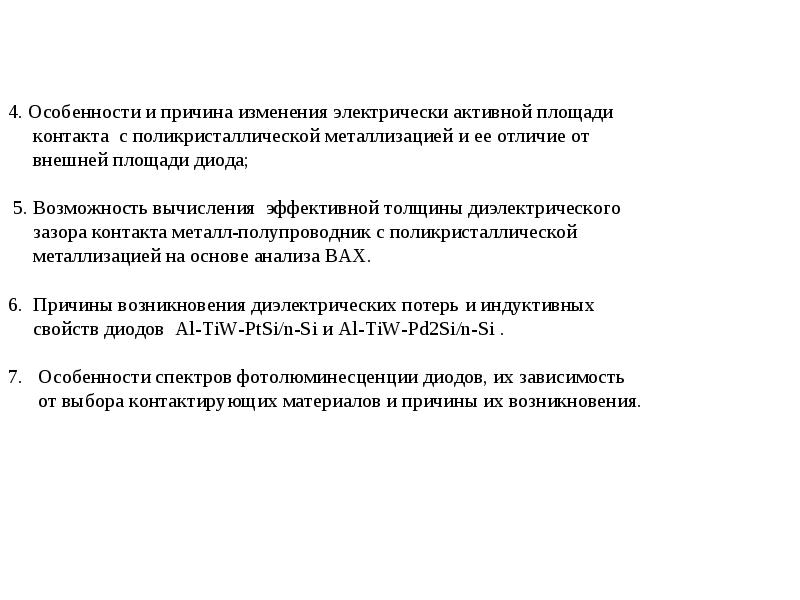

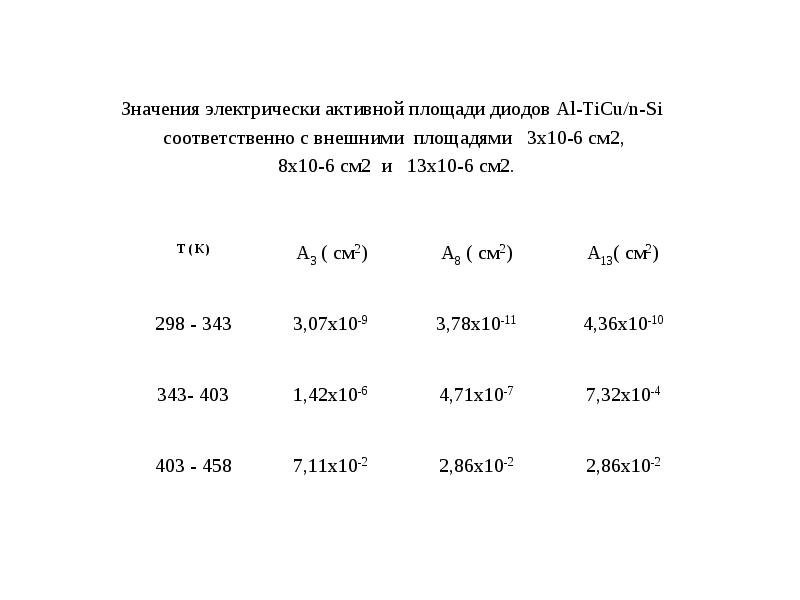

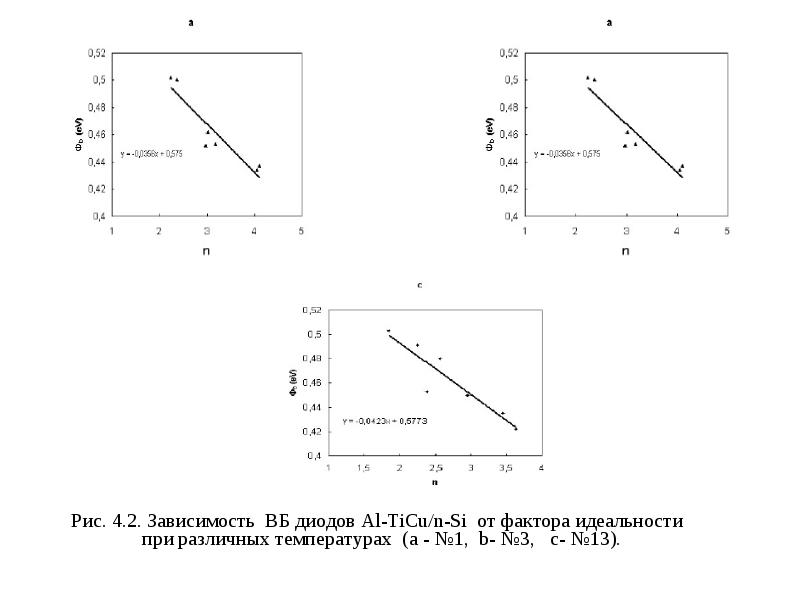

4. Особенности и причина изменения электрически активной площади

  • 4. Особенности и причина изменения электрически активной площади

  • контакта с поликристаллической металлизацией и ее отличие от

  • внешней площади диода;

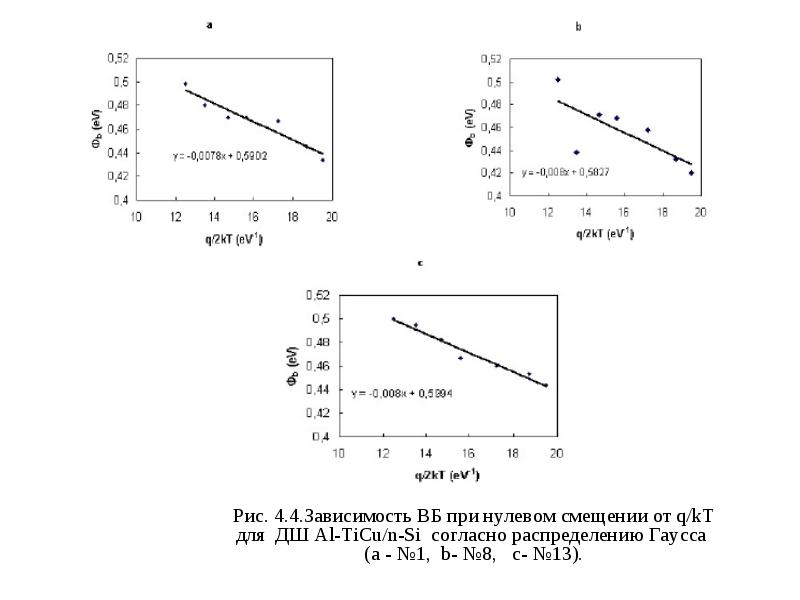

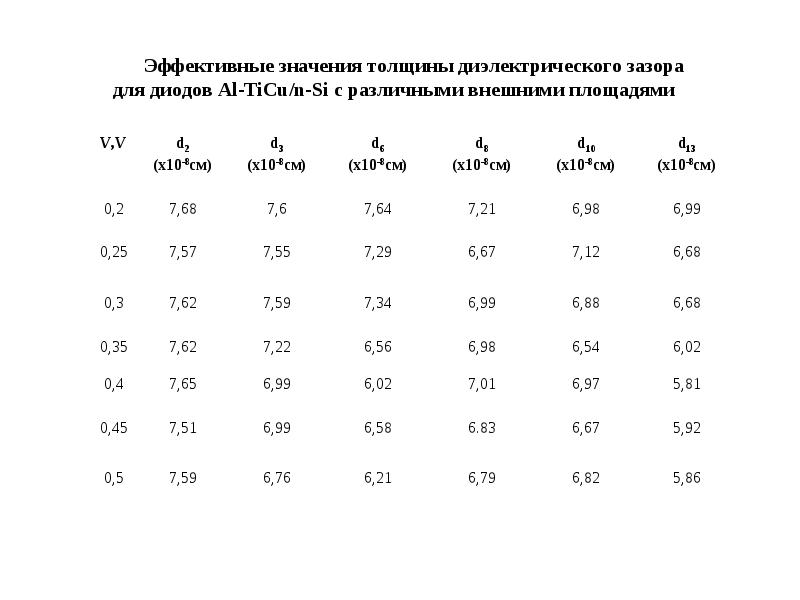

  • 5. Возможность вычисления эффективной толщины диэлектрического

  • зазора контакта металл-полупроводник с поликристаллической

  • металлизацией на основе анализа ВАХ.

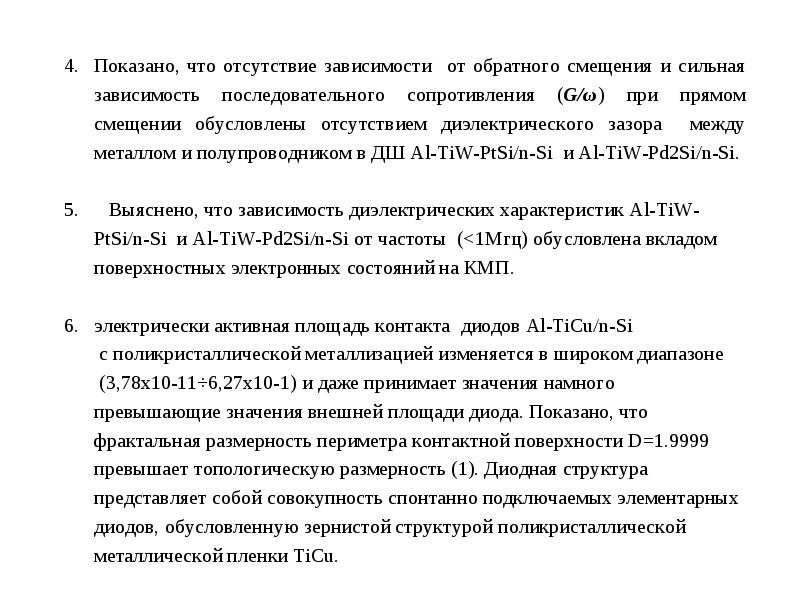

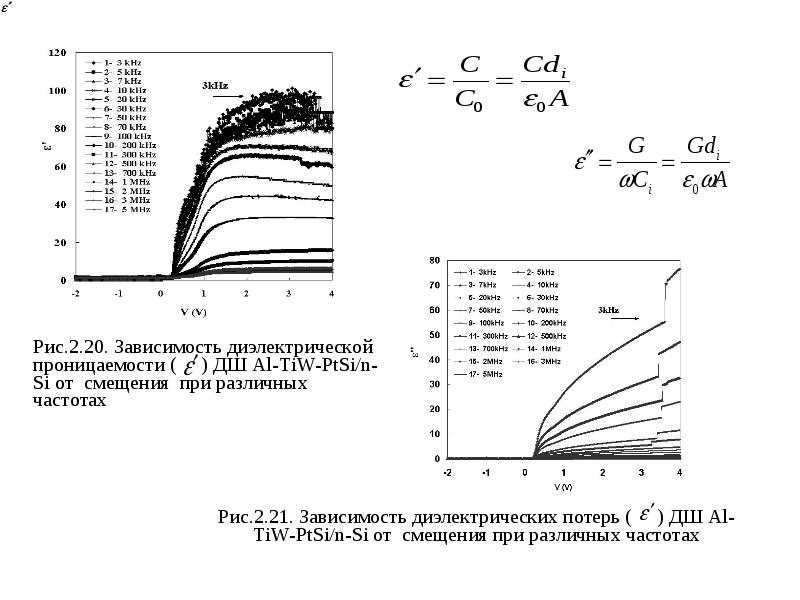

  • 6. Причины возникновения диэлектрических потерь и индуктивных

  • свойств диодов Al-TiW-PtSi/n-Si и Al-TiW-Pd2Si/n-Si .

  • 7. Особенности спектров фотолюминесценции диодов, их зависимость

  • от выбора контактирующих материалов и причины их возникновения.

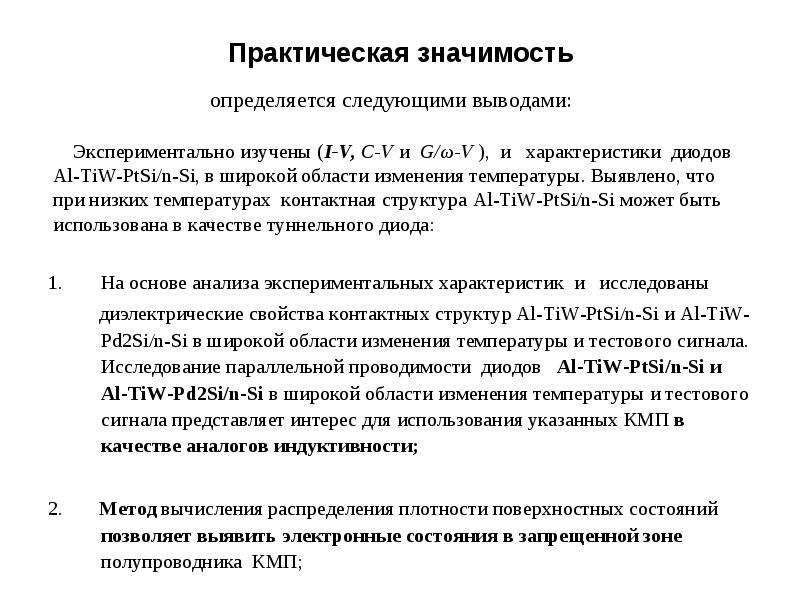

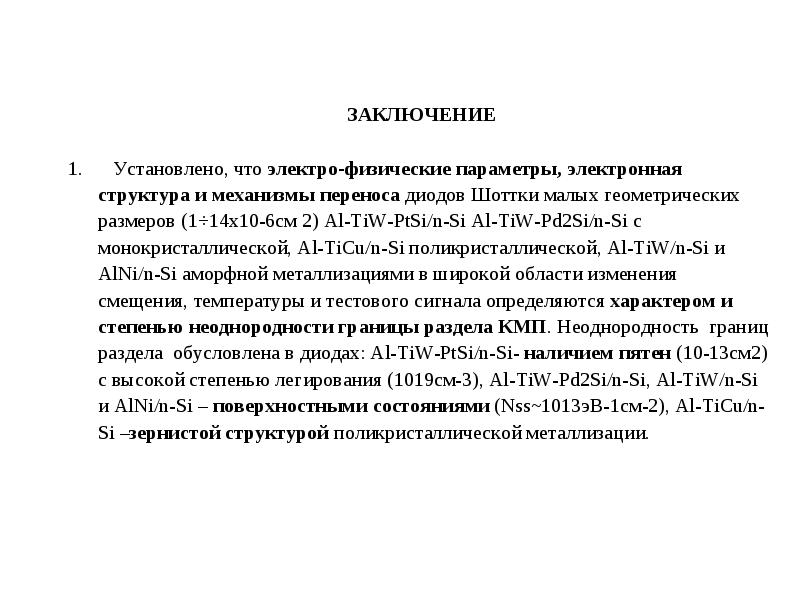

определяется следующими выводами:

  • определяется следующими выводами:

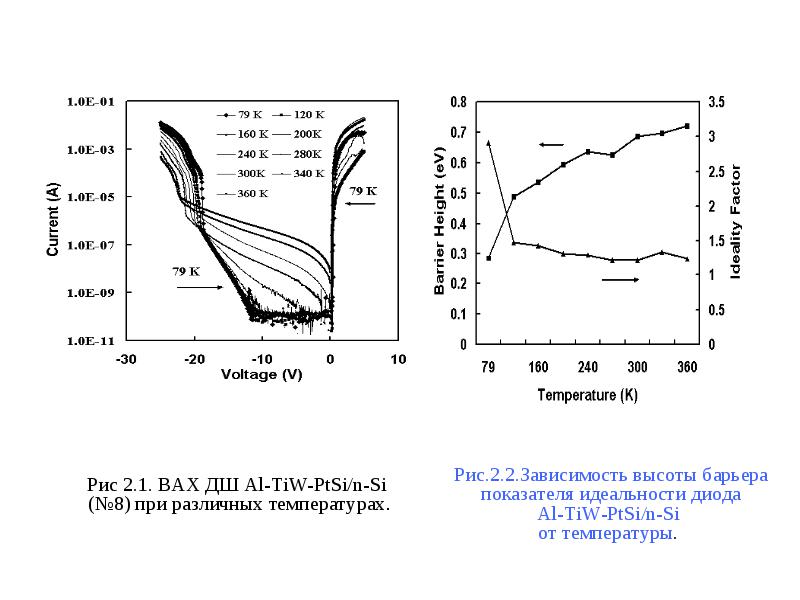

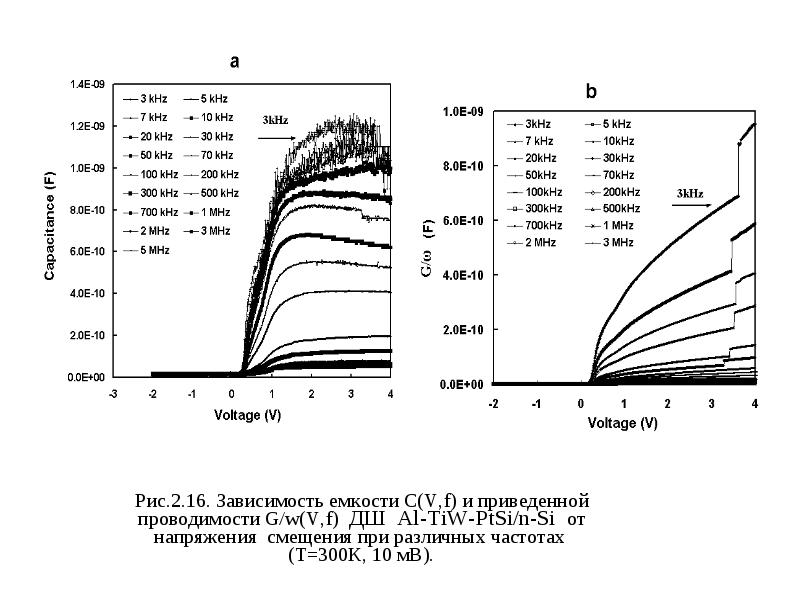

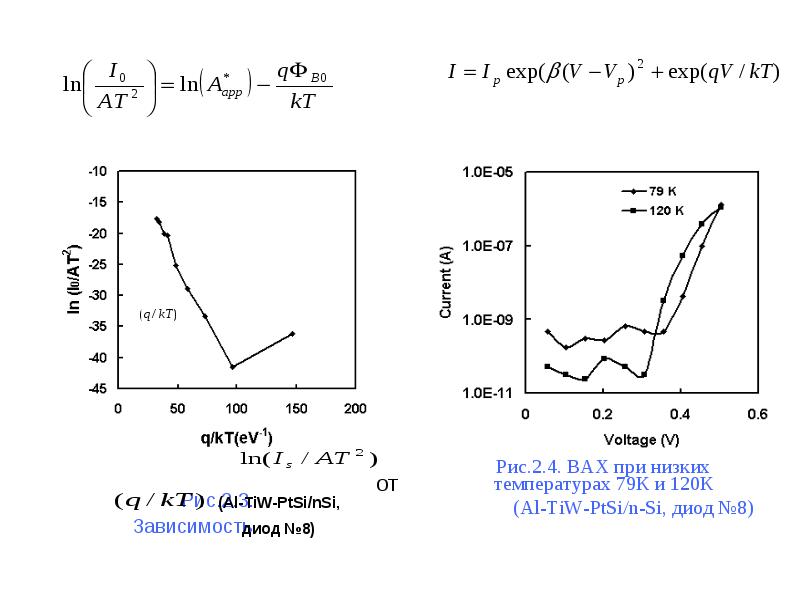

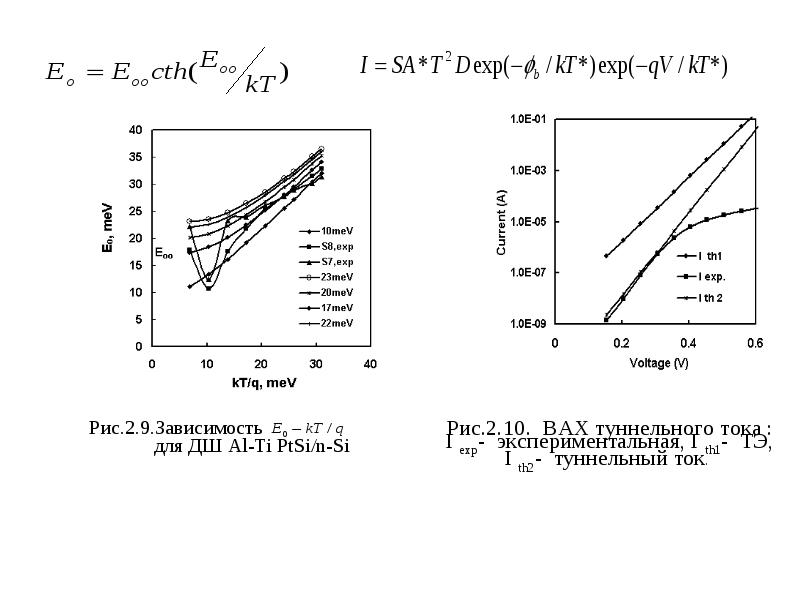

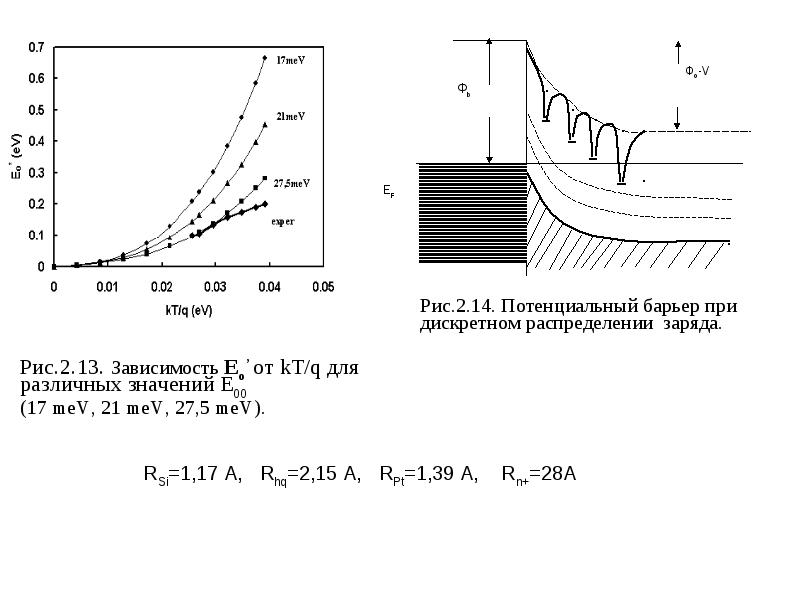

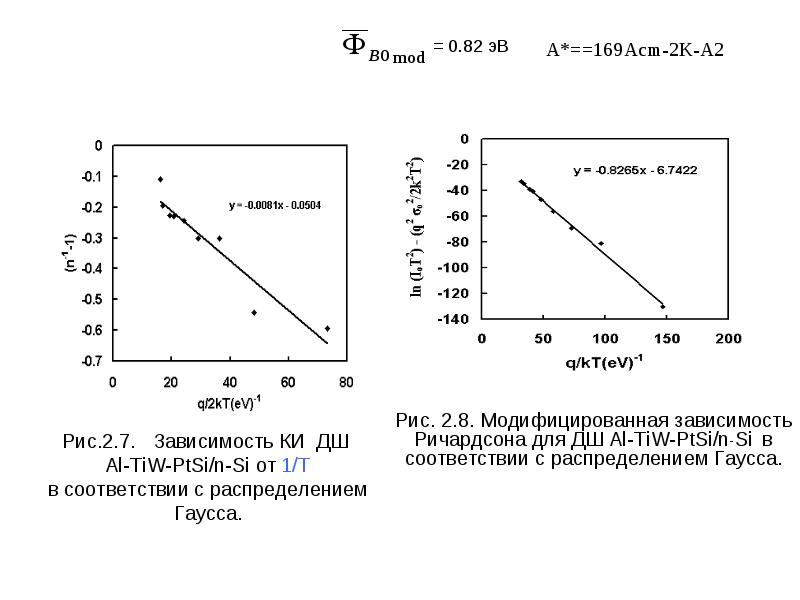

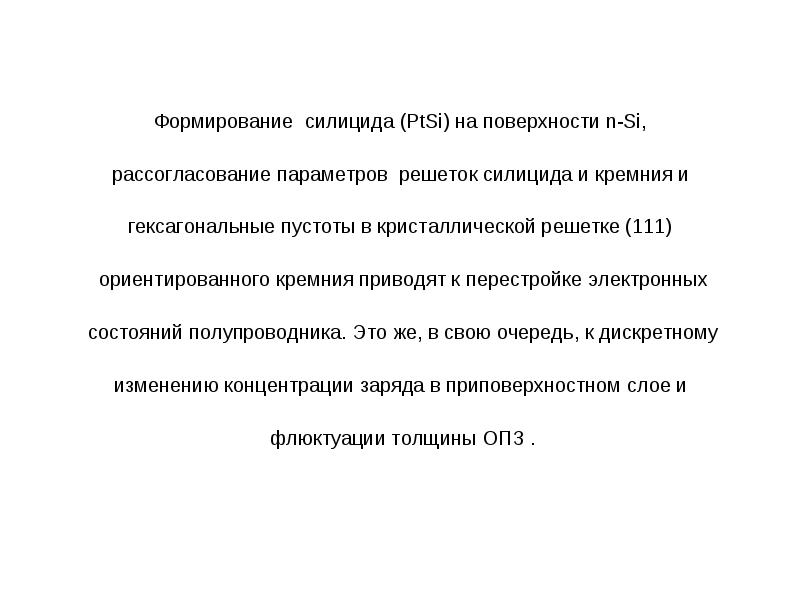

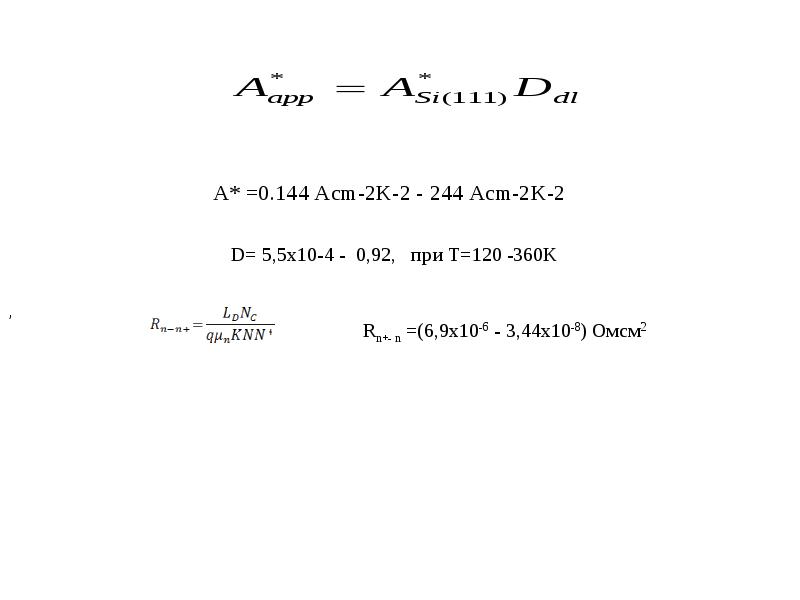

  • Экспериментально изучены (I-V, C-V и G/ω-V ), и характеристики диодов

  • Al-TiW-PtSi/n-Si, в широкой области изменения температуры. Выявлено, что

  • при низких температурах контактная структура Al-TiW-PtSi/n-Si может быть

  • использована в качестве туннельного диода:

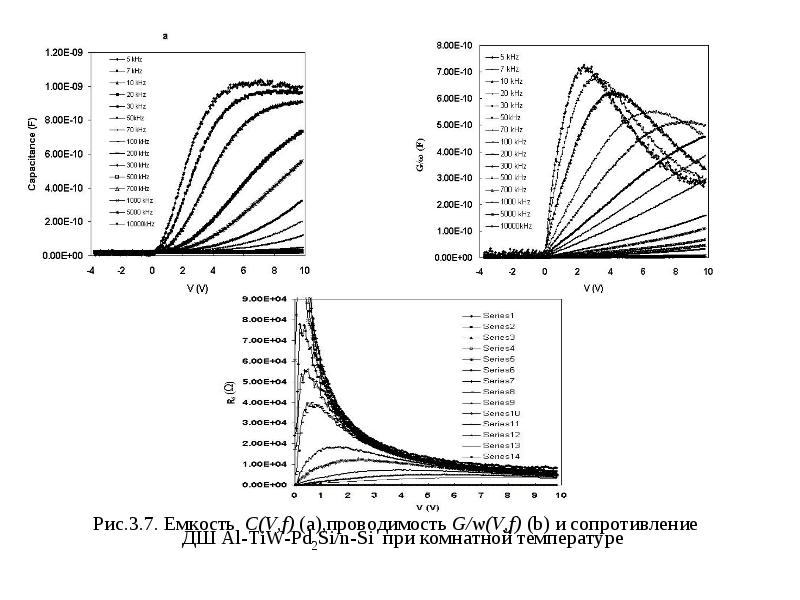

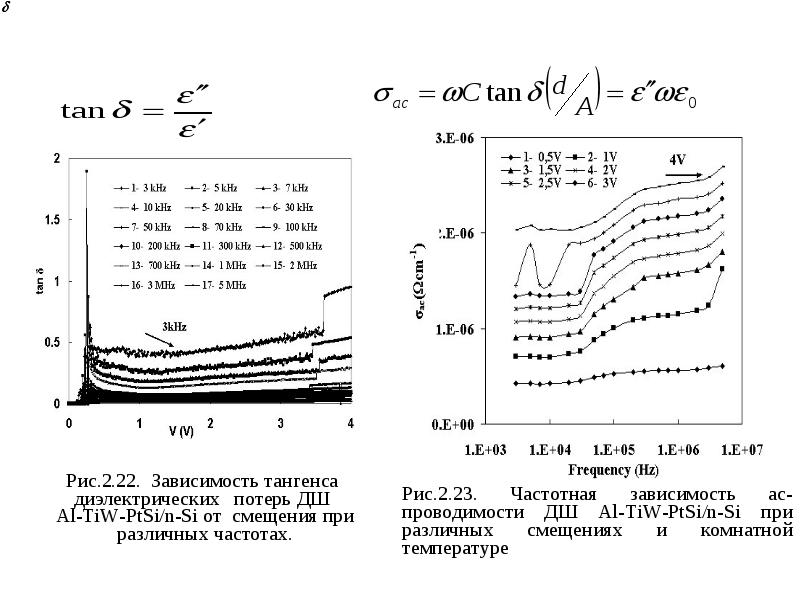

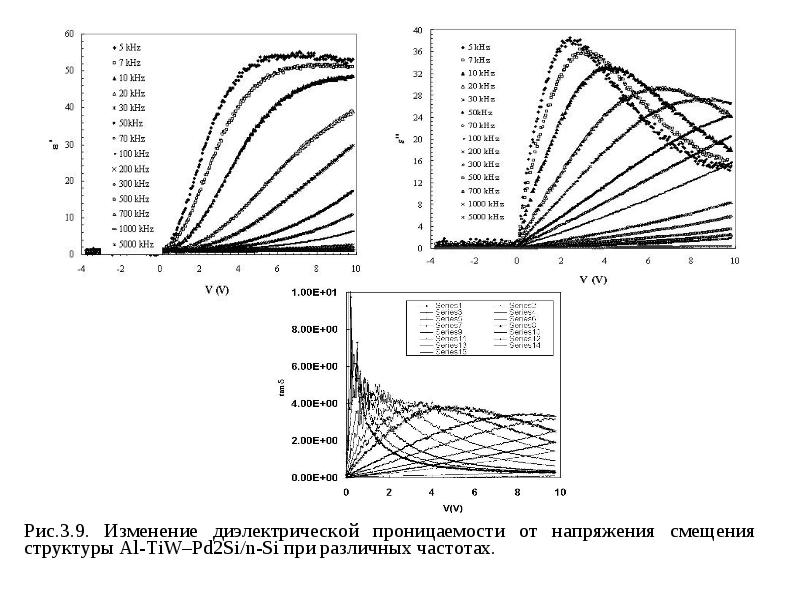

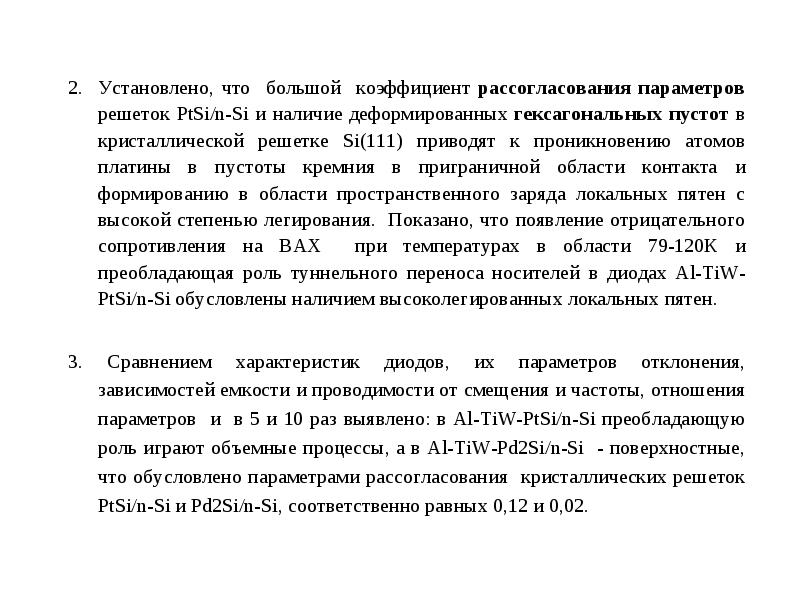

  • На основе анализа экспериментальных характеристик и исследованы

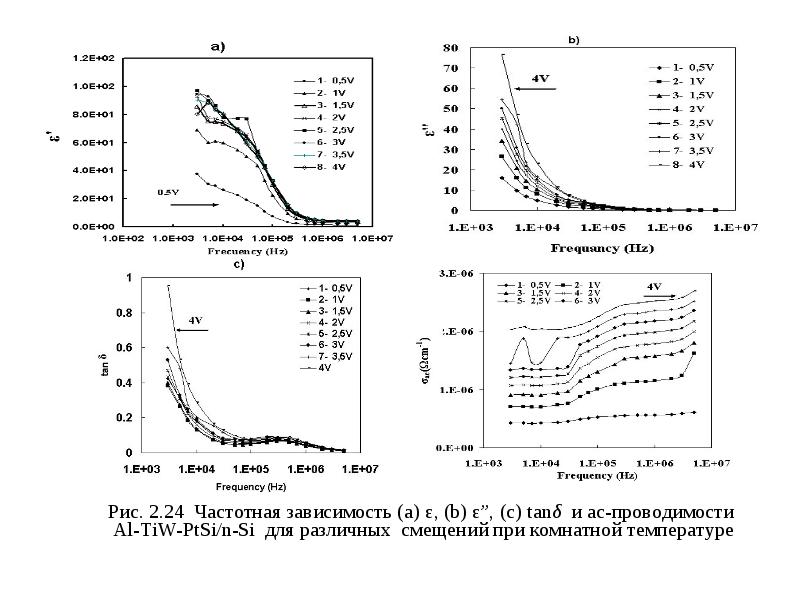

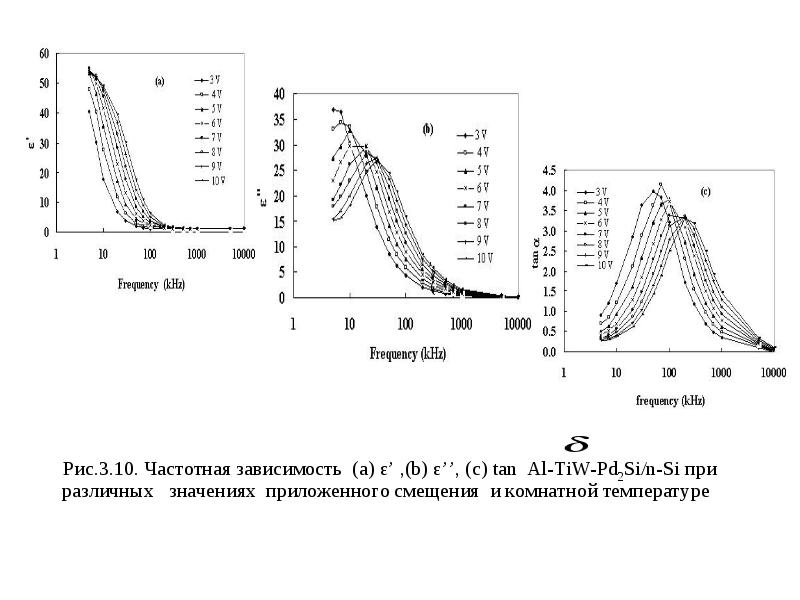

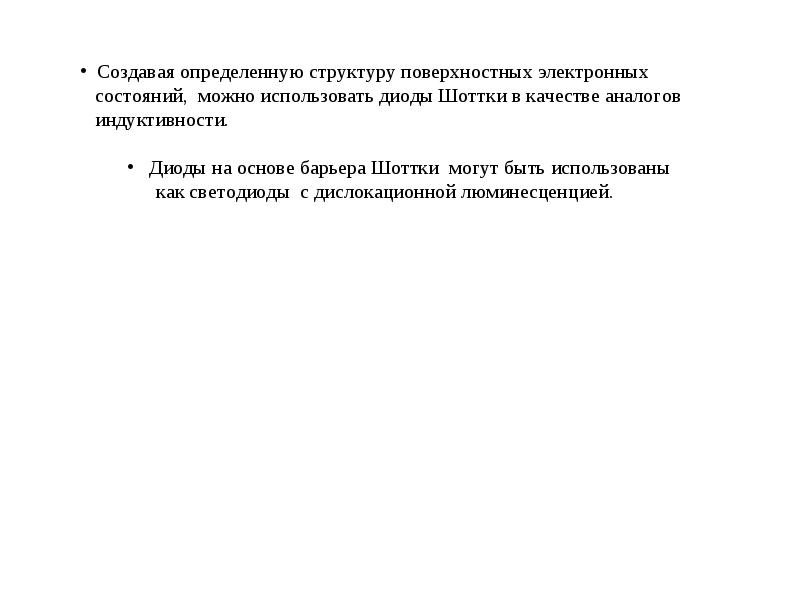

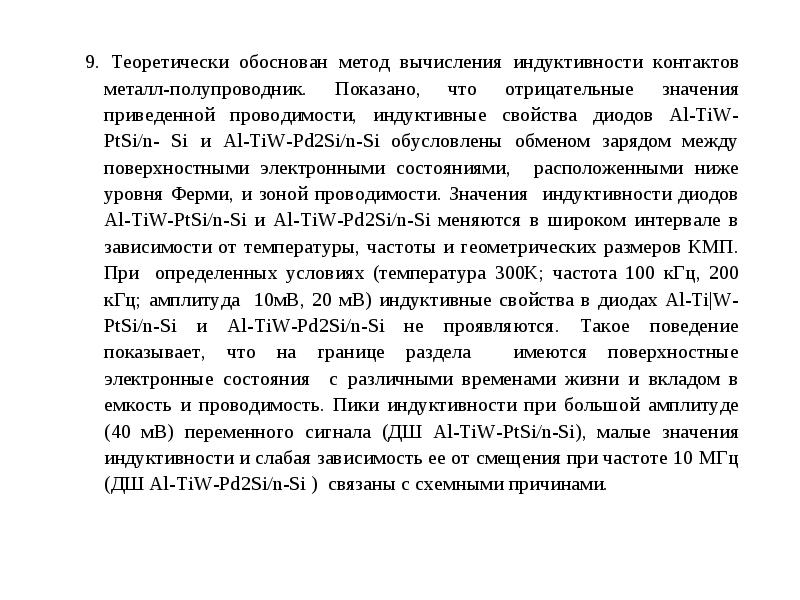

  • диэлектрические свойства контактных структур Al-TiW-PtSi/n-Si и Al-TiW-Pd2Si/n-Si в широкой области изменения температуры и тестового сигнала. Исследование параллельной проводимости диодов Al-TiW-PtSi/n-Si и Al-TiW-Pd2Si/n-Si в широкой области изменения температуры и тестового сигнала представляет интерес для использования указанных КМП в качестве аналогов индуктивности;

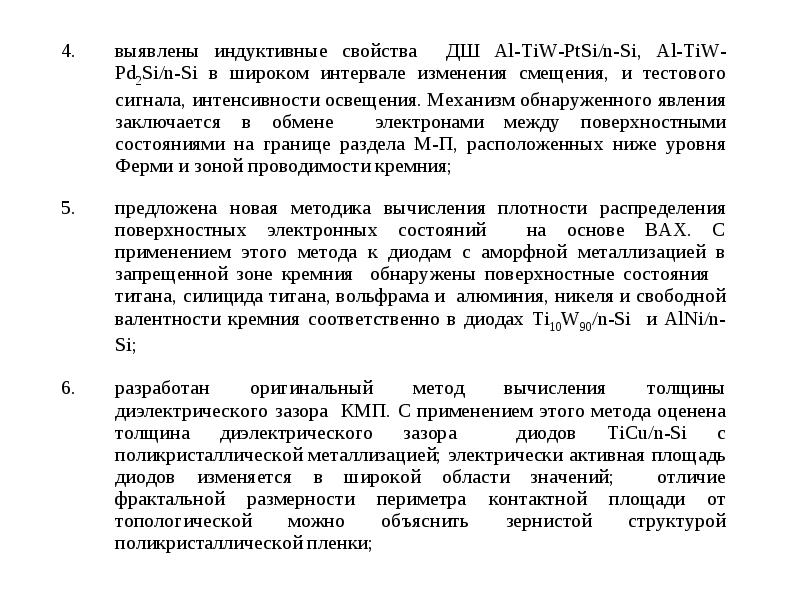

  • 2. Метод вычисления распределения плотности поверхностных состояний позволяет выявить электронные состояния в запрещенной зоне полупроводника КМП;

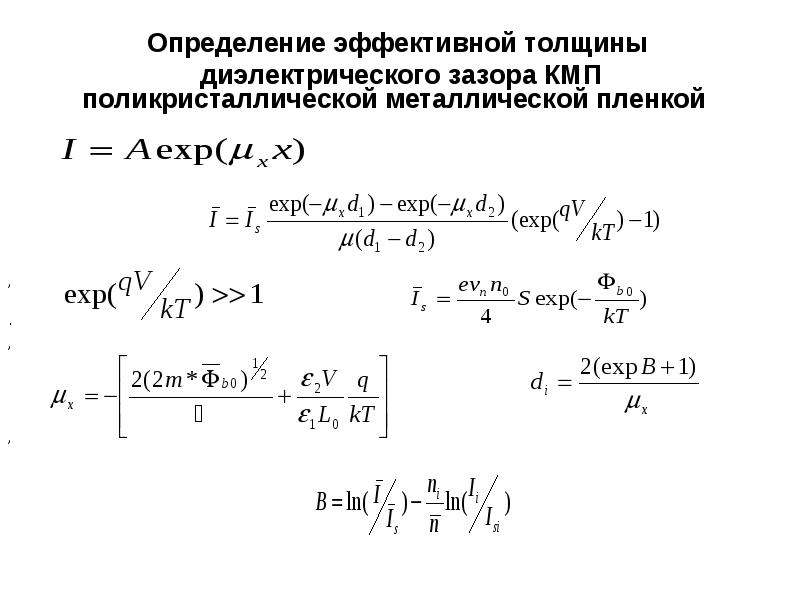

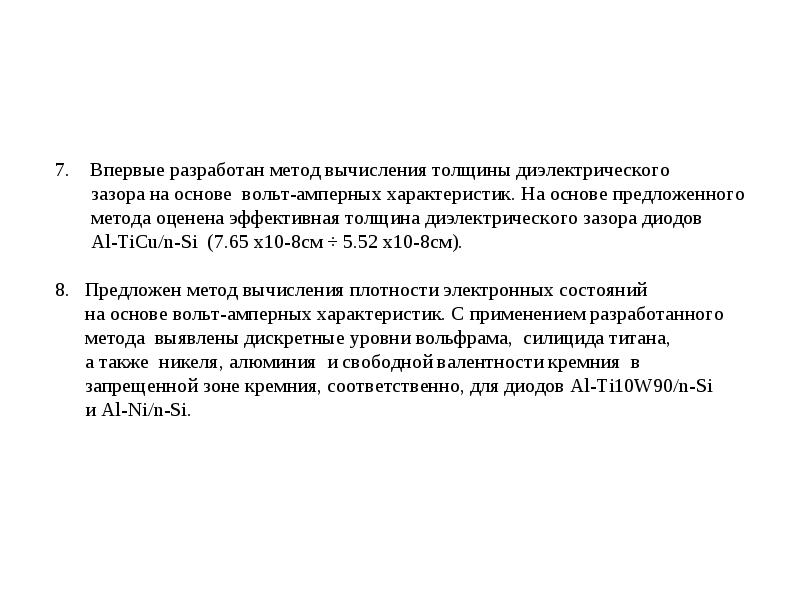

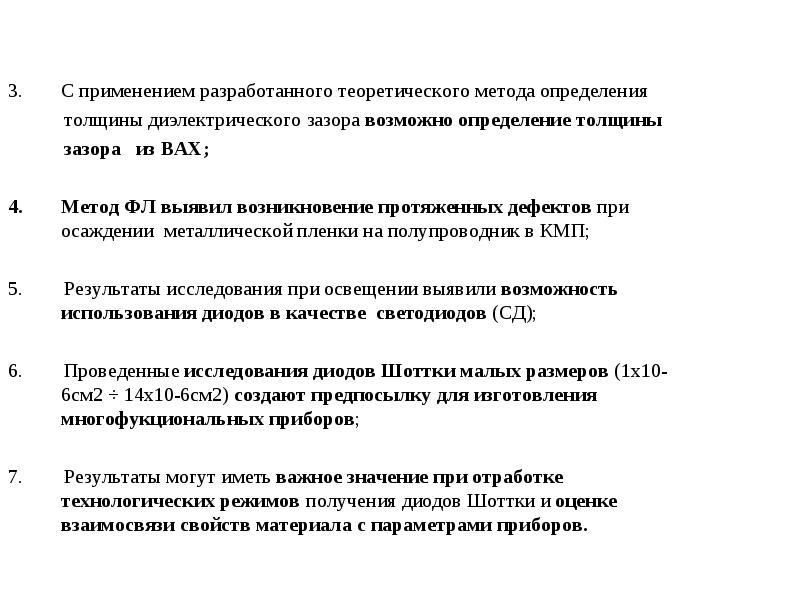

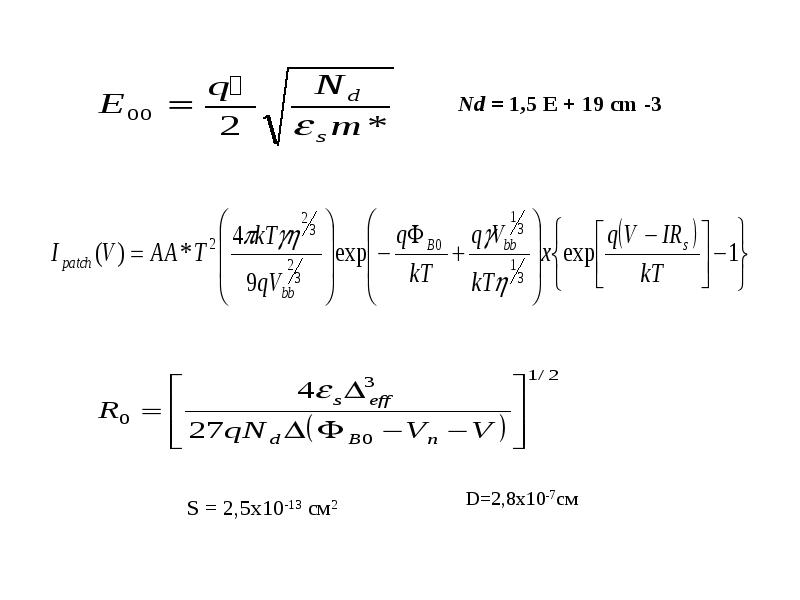

С применением разработанного теоретического метода определения

  • С применением разработанного теоретического метода определения

  • толщины диэлектрического зазора возможно определение толщины

  • зазора из ВАХ;

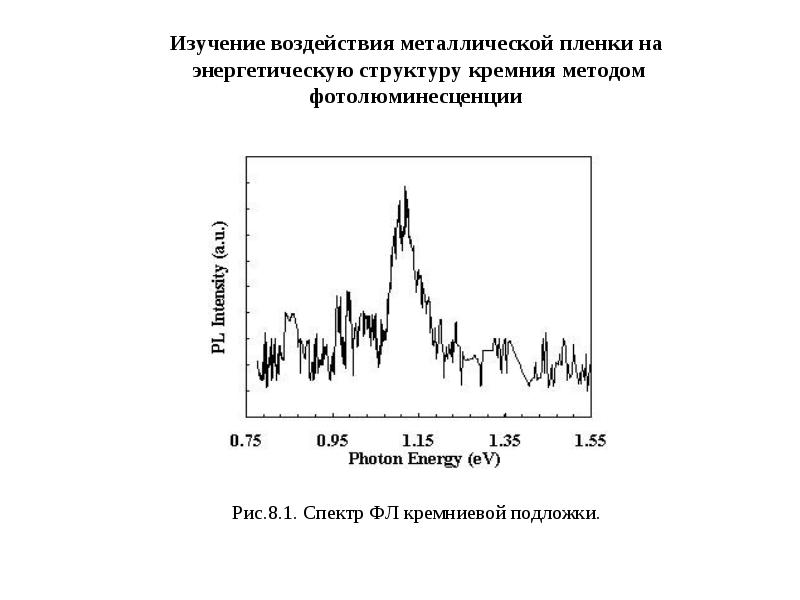

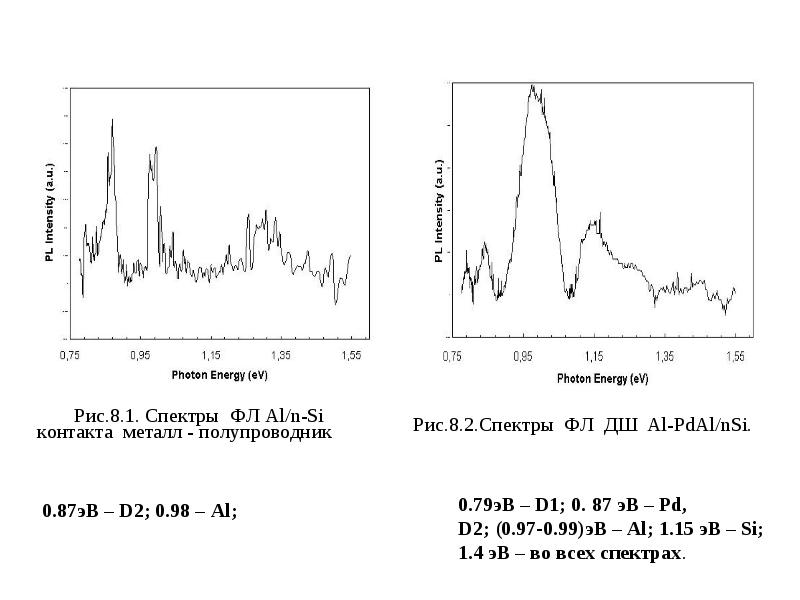

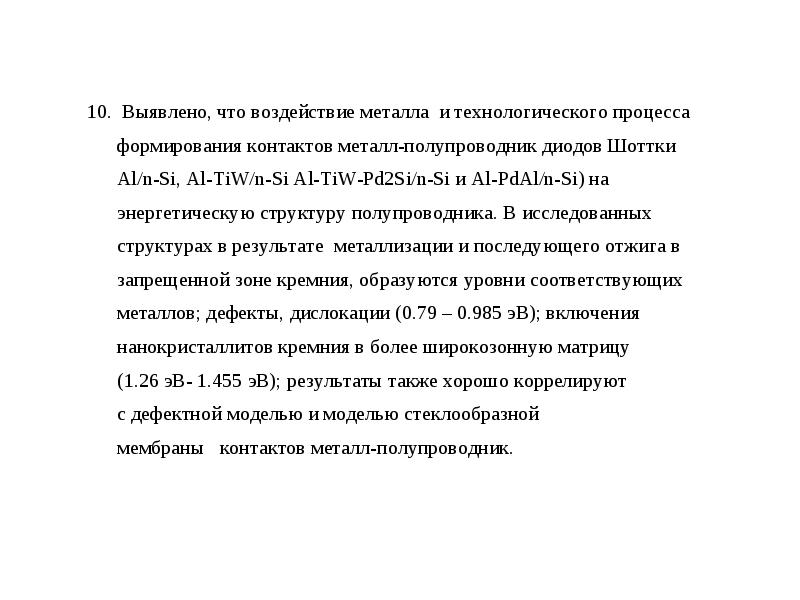

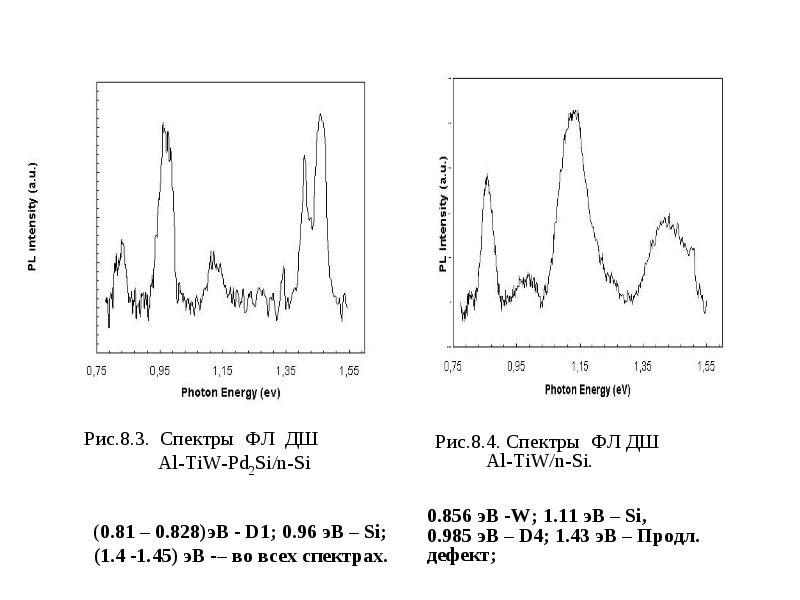

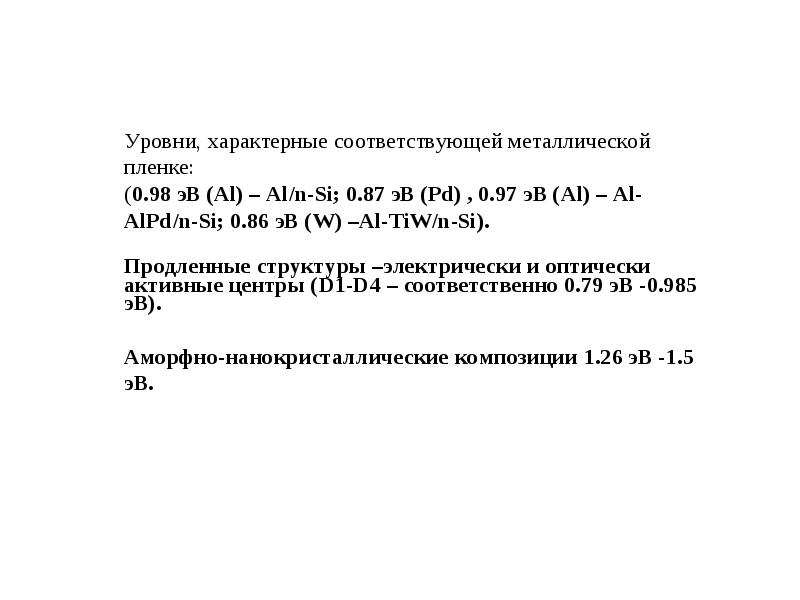

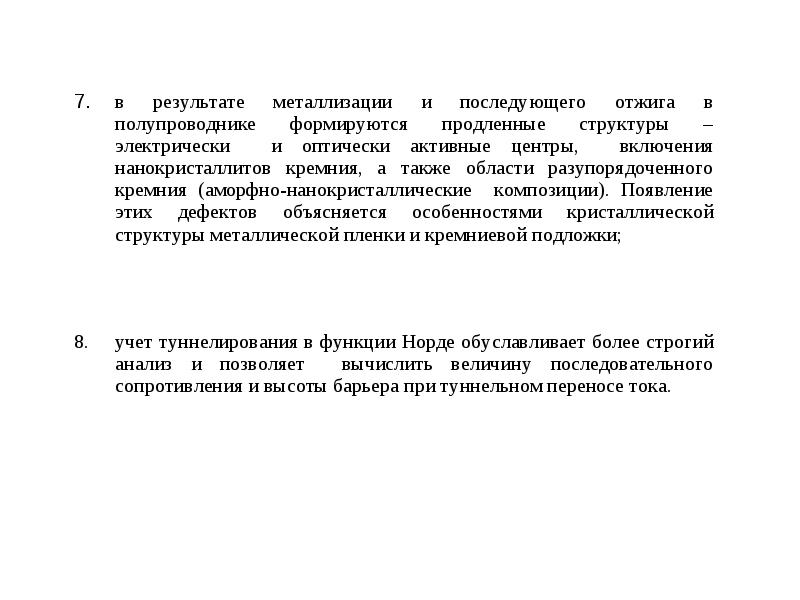

  • Метод ФЛ выявил возникновение протяженных дефектов при осаждении металлической пленки на полупроводник в КМП;

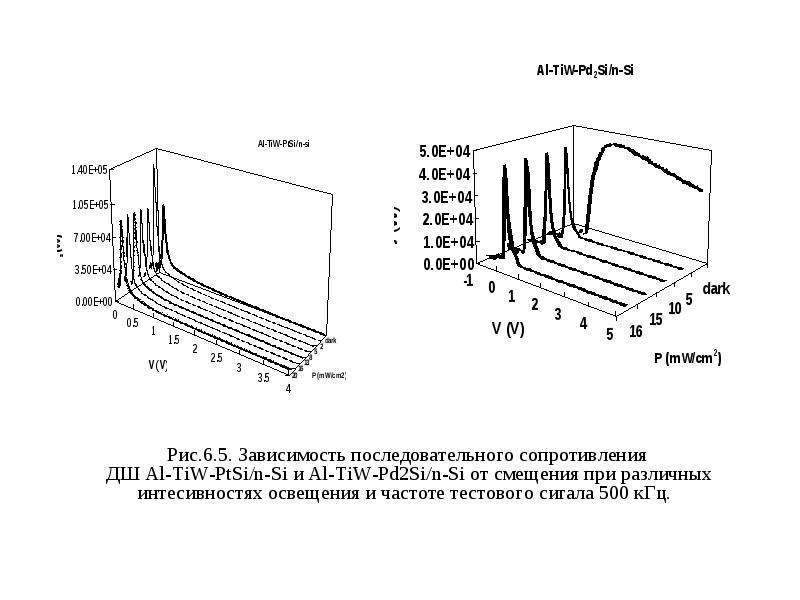

  • 5. Результаты исследования при освещении выявили возможность использования диодов в качестве светодиодов (СД);

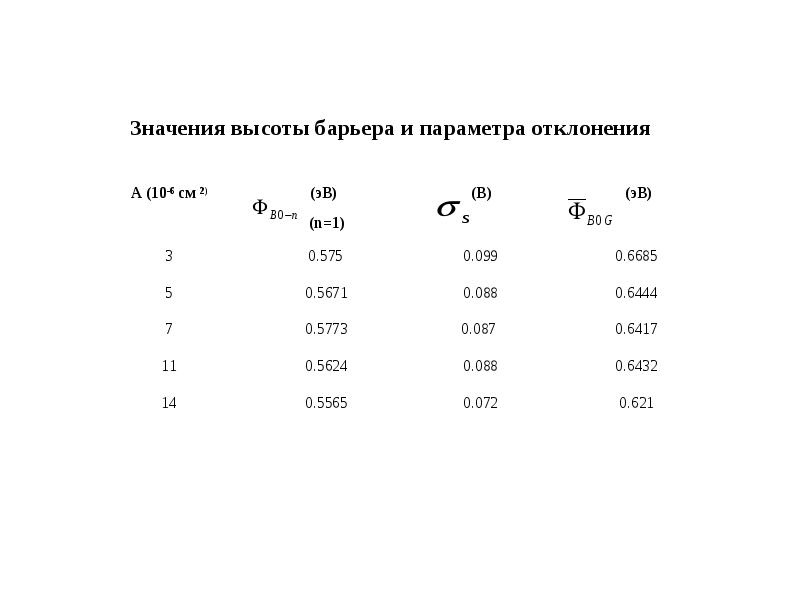

  • 6. Проведенные исследования диодов Шоттки малых размеров (1х10-6см2 ÷ 14х10-6см2) создают предпосылку для изготовления многофукциональных приборов;

  • 7. Результаты могут иметь важное значение при отработке технологических режимов получения диодов Шоттки и оценке взаимосвязи свойств материала с параметрами приборов.

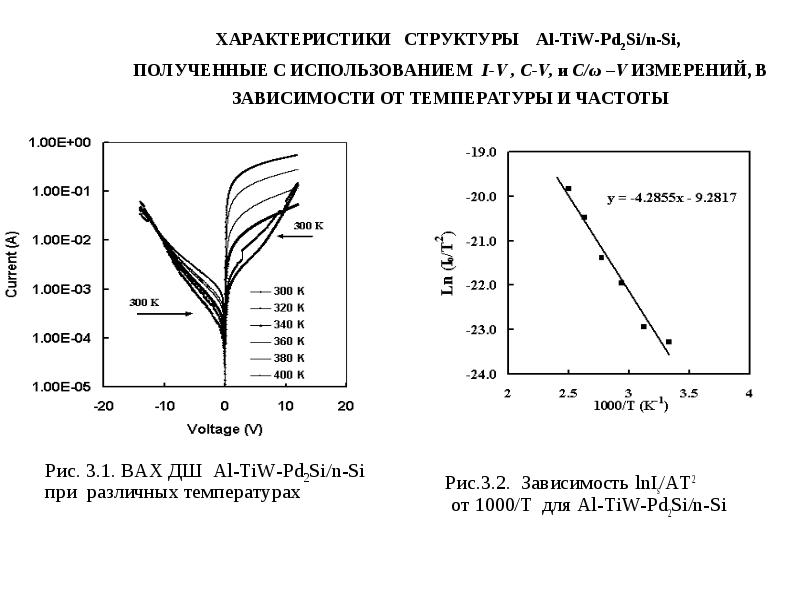

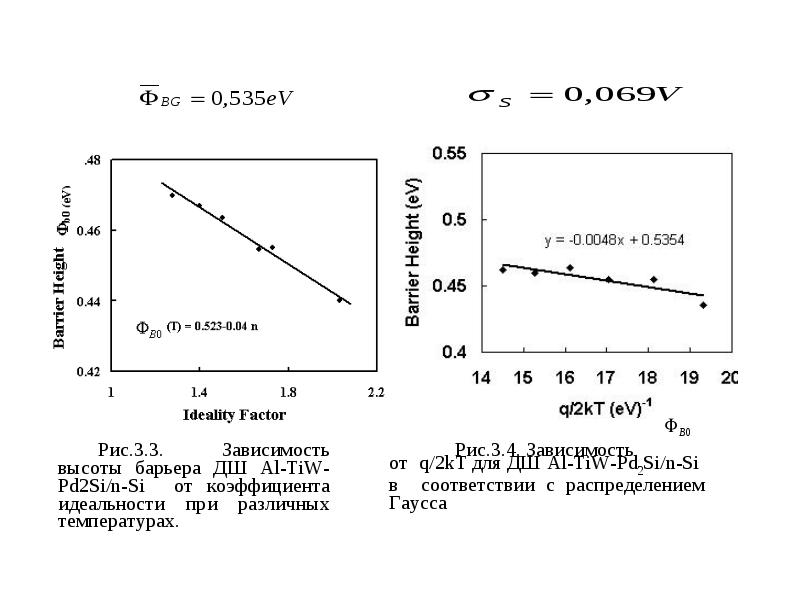

Рис.3.2. Зависимость lnIs/AT2

  • Рис.3.2. Зависимость lnIs/AT2

  • от 1000/T для Al-TiW-Pd2Si/n-Si

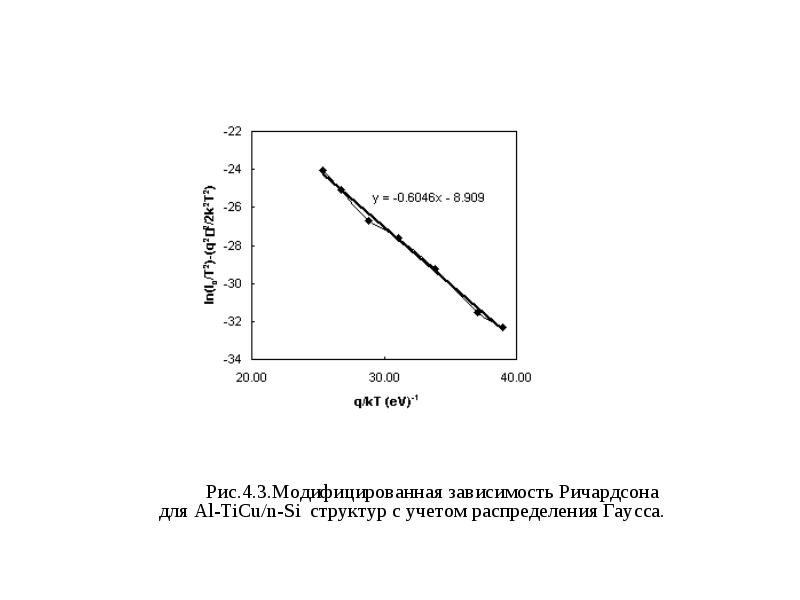

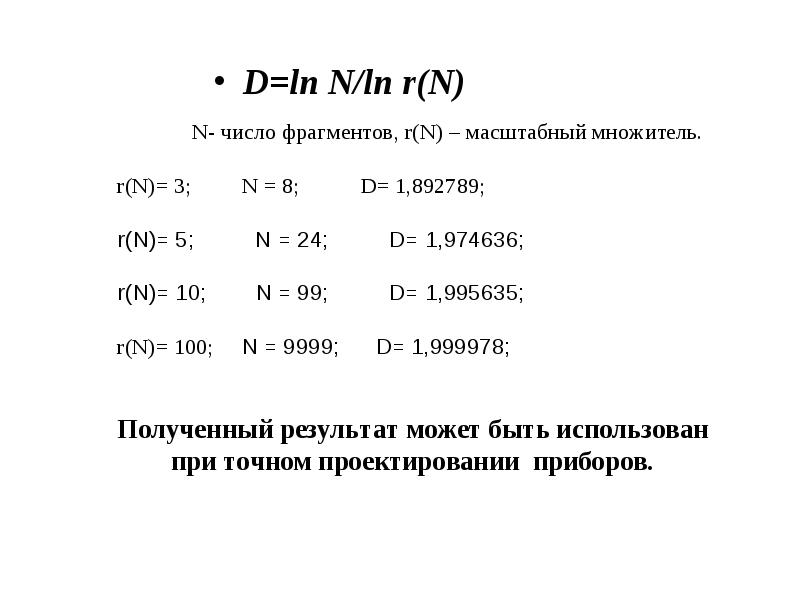

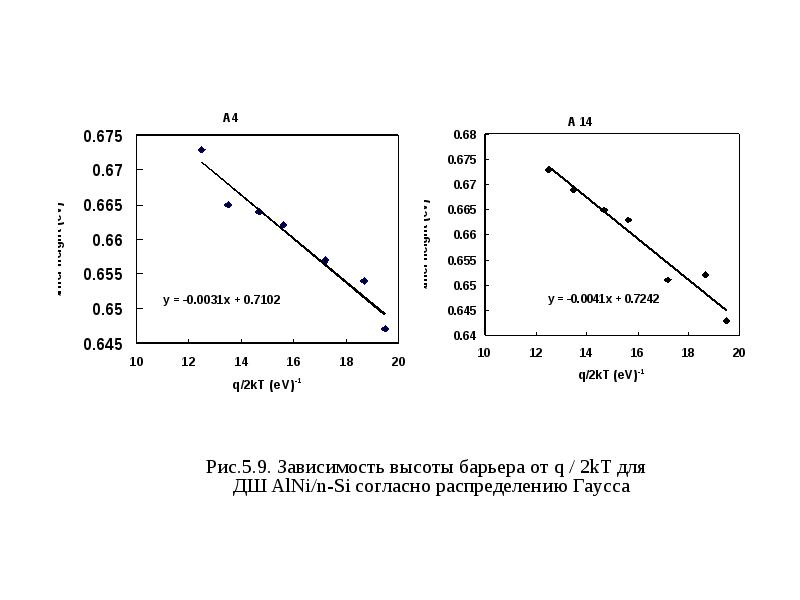

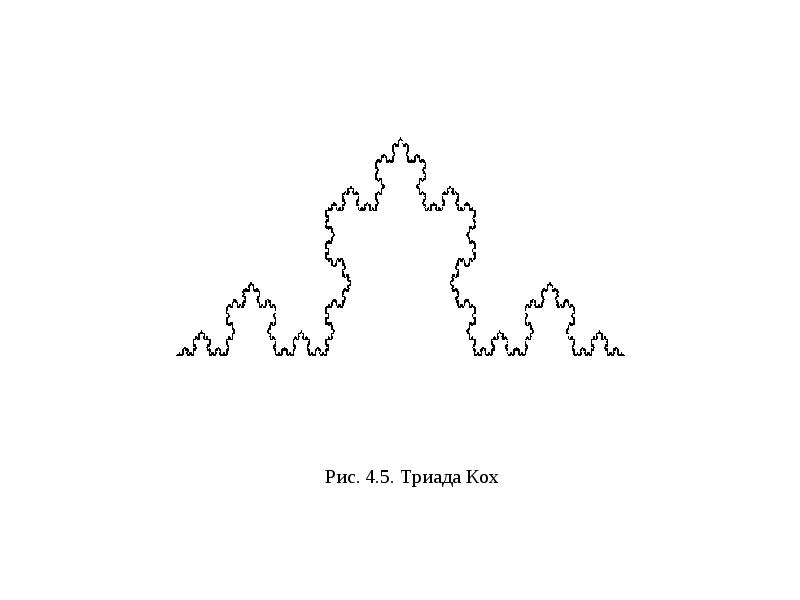

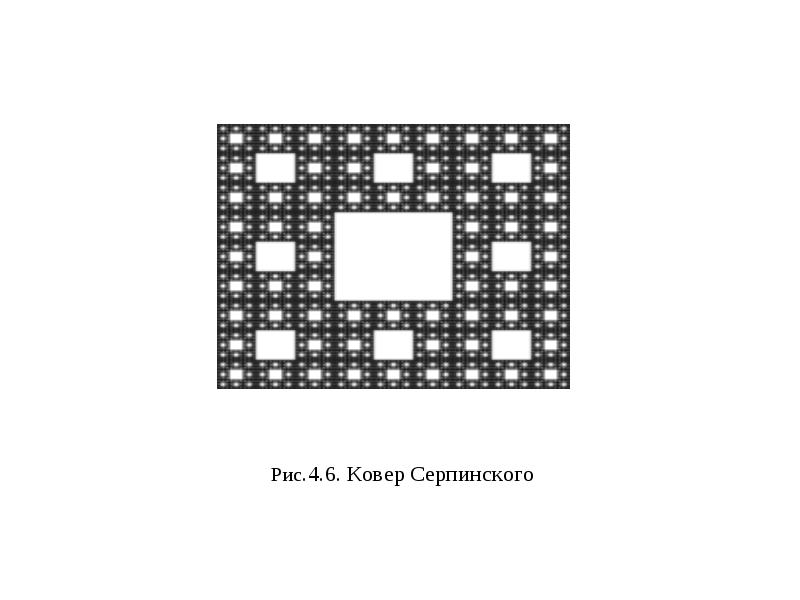

D=ln N/ln r(N)

  • D=ln N/ln r(N)
