İhale Teklif Zarfı içerisinde sunulacak evraklar aşağıda belirtilmiştir

MİNİ-01 OYUN GRUBU ALIMI TEKNİK ŞARTNAMESİ

•
  İhale Teklif Zarfı içerisinde sunulacak evraklar aşağıda belirtilmiştir.


1.
   ISO 9001:2008 Kalite Yönetim Sistemi.

2.
   ISO 14001:2004 Çevre Yönetim Sistemi.

3.
   Yerli Malı Belgesi ve İmalat Yeterlilik Belgesi.

4.
   Üretici Ürün Sorumluluk Sigortası (Tasarım-Üretim ve montaj hatalarından dolayı oluşabilecek kazalar sebebiyle idareye açılabilecek tazminat davalarını karşılamak üzere kaza başına en az 2.000.000.00 TL teminat bedeli içeren sigorta poliçesi) belgelerine sahip olacaktır.

5.
   TS 12427 ve 13578 Hizmet Yeterlilik Belgeleri.

6.
   Satış Sonrası Hizmetleri Yeterlilik Belgeleri

7.
   TS EN 1176-2, 1176-3, 1176-4, 1176-5, 1176-6, 1176-11, standartları. (Teknik şartname kapsamında alımı yapılacak ürünlerin ilgili TSE belgesinde Model Onayı bulunması gerekmektedir.)

8.
   İmalat ve montaj hatalarına karşı 2 yıl boyunca geçerli olan garanti taahhütnamesi.

9.
   İlgili kurumdan alınmış firmanın ilgili yönetmelik hükümlerine uygun çalıştığını gösterir işyeri açma ve çalıştırma ruhsatı. Ruhsatta üretim konusunun “Park Oyun Grupları” olduğu açıkça belirtilmiş olmalıdır.


DİĞER HUSUSLAR

•
  Çocuk Oyun grupları malzeme listelerine uygun olarak imal edilmiş olacaktır.

•
  Seti meydana getiren tüm aletlerin her biri nakliye esnasında yıpranmayı engelleyecek şekilde ambalajlanmış olacaktır.

•
  Teknik şartnamesinde verilen şekil, resim ve çizimler örnektir ve minimum değerleri ifade eder.

•
  Ürünlerin kullanımı esnasında insan bedenine zarar verebilecek herhangi bir yüzey detayı olmayacak, özellikle direk temas halinde bulunulan kısımlar yuvarlak hat ve kıvrımlardan meydana gelecektir.

•
  Yerine montaj önce cıvatalı ankraj sistemi toprak seviyesinin en az 35- 40 cm altına gelecek şekilde min.45x45 ebatlarında çukura gömülecek ve beton tamamen kuruduktan sonra ankraj sistemine ana boruların altında kaynaklı minimum 7mm kalınlığındaki flanşlardan M12 cıvatalarla sabitlenecektir.

•
  İdaremiz; teknik şartnamede yazılı esaslara uymak şartıyla benzeri görüntüde “VEYA DENGİ” ürünleri alabilir. Teknik şartnamede belirtilmeyen ölçülerde TSE STANDARTLARI referans alınır.

•
  Yüklenici, söz konusu çocuk oyun gruplarına ait olan, teknik şartnamede belirtilen özelliklere uygunluğunu gösteren resmi makamlarca onaylanmış TSE EN 1176 1-11 Oyun Grupları Kalite Belgesi ve garanti belgelerini malzemelerin teslimiyle birlikte idareye sunacaktır.

•
  Muayene ve kabul işlemleri Mal Alımı Muayene ve Kabul Yönetmeliği esaslarına göre yapılacaktır.

•
  Yüklenicinin, sözleşmeye uygun olarak malı süresinde teslim etmediği/işi süresinde bitirmediği takdirde İdare tarafından en az on gün süreli yazılı ihtar yapılarak gecikilen her takvim günü için sözleşme bedelinin %0,05 (on binde beş) oranında gecikme cezası uygulanır.

•
  İdare istediği takdirde, yüklenici, kullandığı galvaniz imalatlar (zincir vs.) ve diğer malzemelerin faturasını ve TSE belgesini ibraz etmek zorundadır. Yine istenildiğinde polietilen malzemeye ait, ışık hassasiyeti ve diğer deneylerin sonuçlarını gösteren üretici firmadan alınmış belgenin aslı ya da noter tasdikli nüshası sunulmalıdır.

•
  Tüm ürün demonte olarak montaj sahasına getirilecektir. TS EN 1176–1(ŞUBAT 2010) madde 4.1.4)

•
  Yüklenici; montaj işlemini TS EN 1176–1 (ŞUBAT 2010) Esaslarına uygun olarak yapacak, müteakiben hazırladığı Kullanım Kılavuzları ile Bakım ve Onarım Evrakını İdareye teslim edecektir.


TAŞIYICI KONSTRÜKSİYON
114 mm. çapında, 2,5mm et kalınlığında borudan oluşturulacaktır. 2500 mm ve daha büyük uzunluktaki yatay ve dikey borular, birbirlerine dik açı oluşturacak şekilde özel geçme sistemi ile kaynak yapılarak bağlanacaktır. Bu boruların üst kısımları içerisine su, nem ve yabancı madde girmesini engellemek amacıyla enjeksiyon yöntemi ile şekillendirilmiş yarım küre şeklinde minimum iki adet alüminyum perçin ile sabitlenmiş plastik tapalarla kapatılacaktır. Dikey ve yatay 114 mm çapındaki borular birbirlerine dik açı oluşturacak şekilde bağlanacaktır. Taşıyıcı konstrüksiyonu oluşturan boruların alt kısımları minimum 150x150x5 mm ebadında sac flanş ile kaynak yöntemi ile birleştirilecektir.

ELEKTROSTATİK BOYA

İmalatı tamamlanan tüm metal aksam, önce 10 dakika süre ile 70 ºC‘de %5 konsantrasyonlu yağ alma banyosunda bekletilerek durulanmalıdır. Durulamadan sonra fosfat kaplama yapma özelliğine sahip özel alaşımlı deterjanlı hülasa ile yıkanan metaller KUMLAMA İŞLEMİNE tabii tutulduktan sonra polyester esaslı toz boya kaplama işlemi gerçekleştirilerek 200 ºC fırın içinde, 20 dakika süreyle fırınlanmalıdır.

POLİETİLEN ÜRÜNLER
Kaydırak, merdiven, korkuluk, bariyer, çatı, aksesuar vs. üretiminde kullanılacak hammadde, Alçak Yoğunluklu Lineer Polietilen (LLDPE-Lineer Low Density Polyethylene) dir. Polietilen hammadde içerisinde kullanılan masterbach boyalarda çinko bulunmamalı ve ışık hassasiyeti 6-8 skalaları arasında olmalıdır. Malzemenin renkleri 2 yıldan önce solmayacaktır. Ürün et kalınlığı malzemenin basınca ve sürtünmeye maruz kalan noktalarında minimum ≥ 6 mm, herhangi bir basınca maruz kalmayan bariyer ve gölgelik amaçlı ürünlerde minimum ≥ 4 mm olmalıdır.
BAĞLANTI ELEMANLARI:
Korkuluk kelepçeleri enjeksiyon yöntemi ile yapılmış POLYEMİD esaslı malzemelerden oluşacaktır. Enjeksiyon yöntemi ile yapılmış polyemid esaslı bağlantı malzemelerinin renklendirmesinde kullanılan boya maddeleri çocuk sağlına uygun gıda tüzüklerine uyacaktır. 114 mm çapında taşıyıcı konstrüksiyonu birbirlerine 90 derece bağlamak amacı ile kullanılan kiriş bağlantı malzemesi idarenin onay verdiği kelepçelerle ve galvanize edilmiş cıvata ve somunlar vasıtası ile bağlanacaktır. Taşıyıcı platform ve korkuluk kelepçeleri taşıyıcı konstrüksiyonu oluşturan 114 mm çapındaki boruları tam daire olacak şekilde sarmalıdır. Sistemde kullanılan tüm cıvata ve somunların çıkıntıları maximum 3 mm olacaktır. Plastik kelepçeler üzerinde firmanın kendi logosunu ve ismini taşımak zorundadır.

POLİETİLEN KAYDIRAKLAR
Kaydırak çıkış yeri alın radüs ü 50mm çapında kavis oluşturmalıdır. Kaydırağın yatayla yaptığı açı hiç bir noktada 60°ve ortalamada 40°geçmeyecektir. Kaydırak yan koruma yüksekliği 15 cm den düşük olmayacaktır. Kaydıraklarda kayılan yerin genişliği 950mm den büyük veya 700mm den küçük olmalıdır. Kaydıraklar su tutmayacak ve su birikintileri oluşturmayacak şekilde tasarlanmış olacaktır. Kaydıraklarda giriş yerinde 600mm ile 900 mm arasında tutma çubuğu (kaydırak giriş korkuluğu) sağlanmalıdır. Kaydırak Yanal yüzeylerinde rakam sayı vs. figürler ürünle bütünleşik tek parça olacak şekilde imal edilecektir. Kaydırağın zemine montajı; minimum 32mmx2,5 boru ve 40x20x2mm profilden oluşan ankraj ile zemine sabitlenecektir.

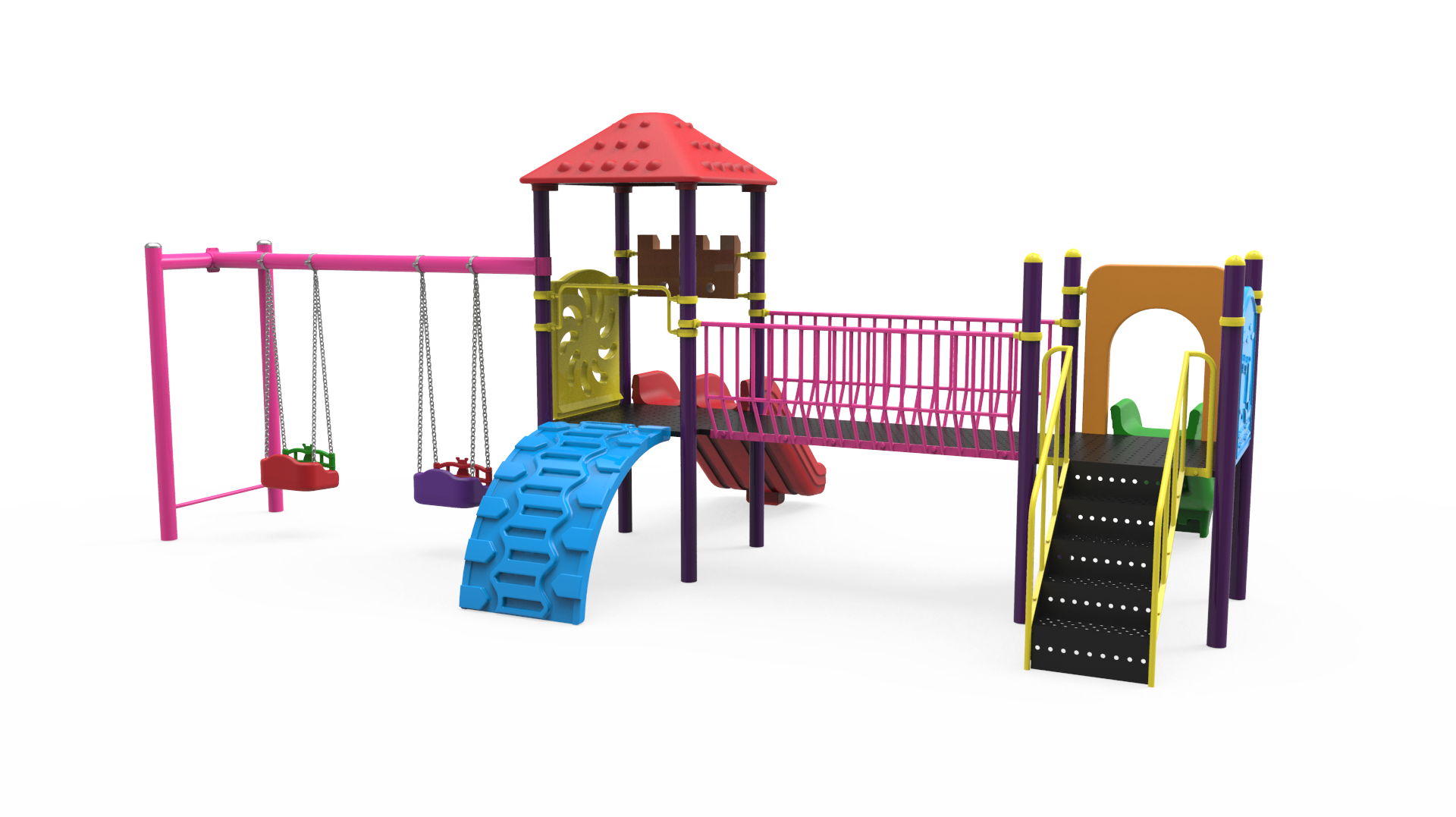

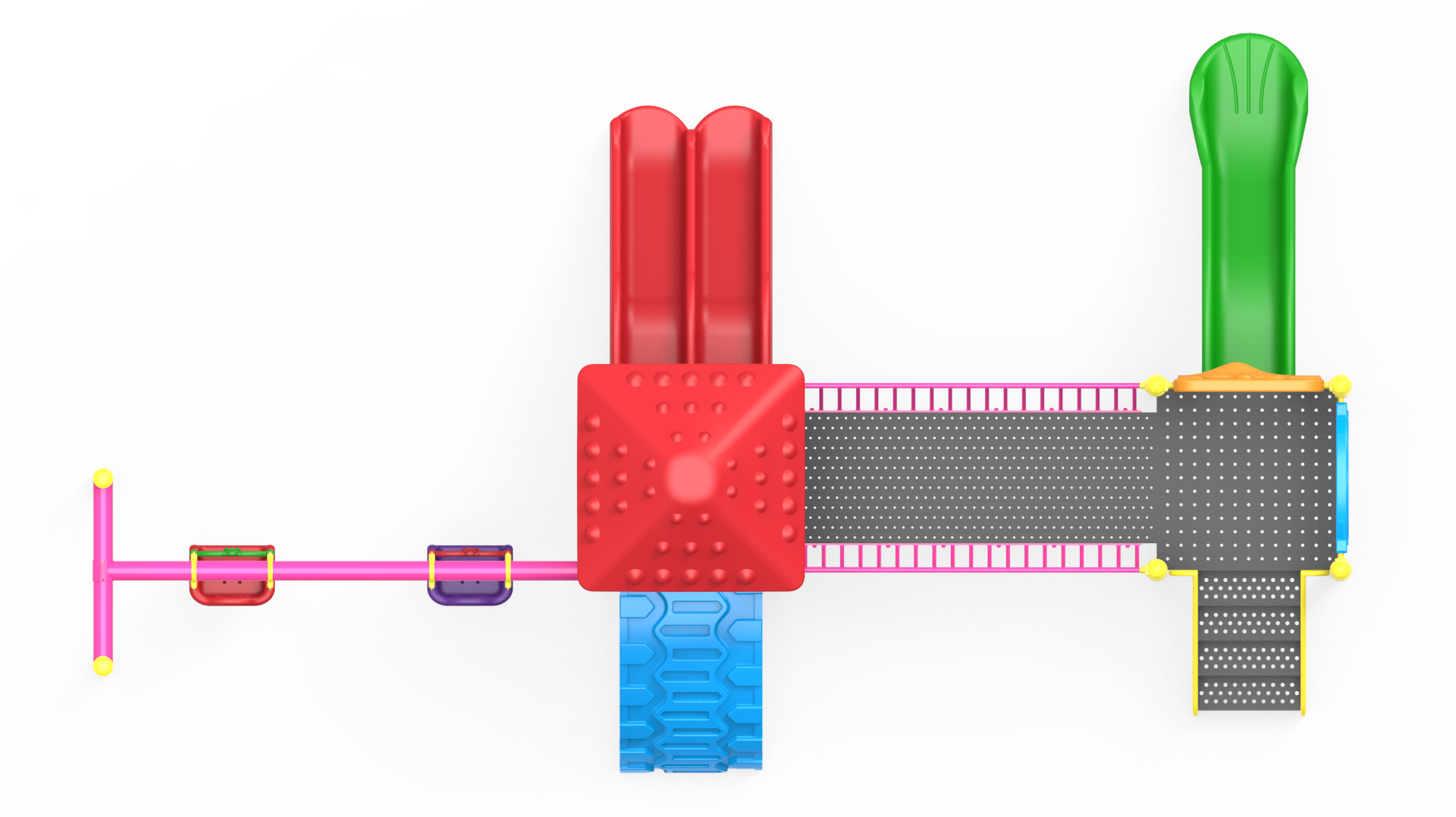

ÖRNEK RESİM VE TEKNİK ÇİZİM

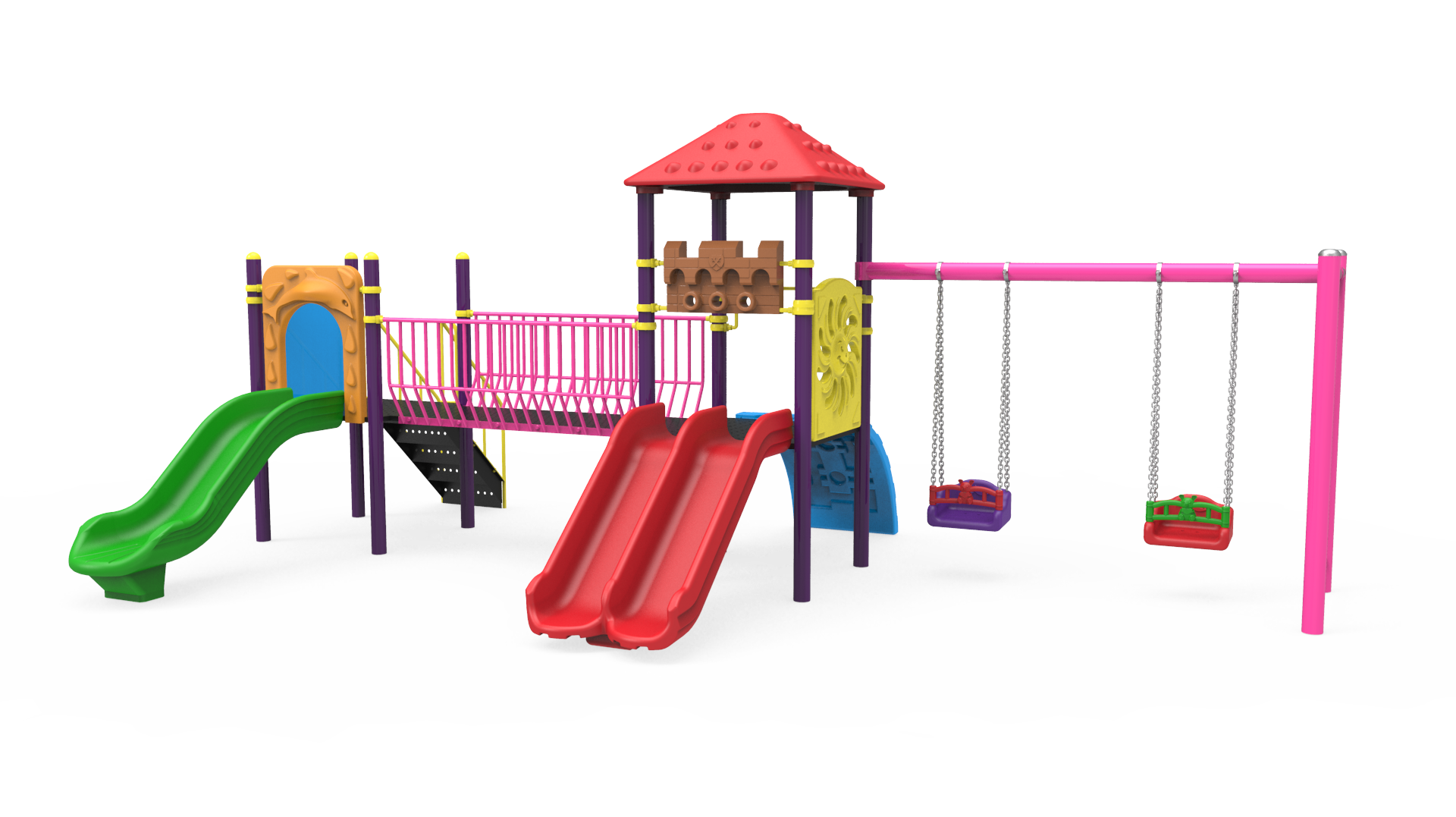

SETİ MEYDANA GETİREN PARÇALAR;

H:100 KULE	2 AD.
H:100 CM MERDİVEN (ZEMİNDEN KULEYE)	1 AD.
2 MT. METAL KORKULUKLU KÖPRÜ	1 AD.
H:100 CM DÜZ KAYDIRAK	1 AD.
H:100 CM İKİLİ DÜZ KAYDIRAK	1 AD.
H:100 CM KAYA TIRMANMA	1 AD.

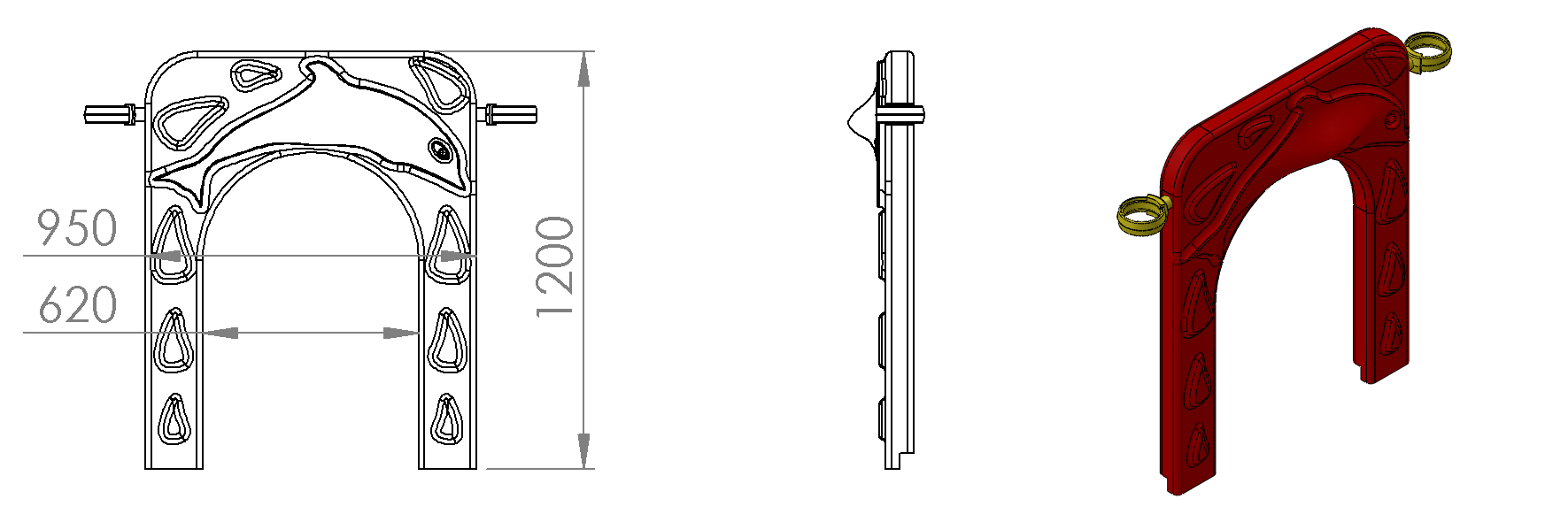

YUNUS FİGÜRLÜ KAYDIRAK KORKULUĞU	1 AD.
KALE SUR	1 AD.

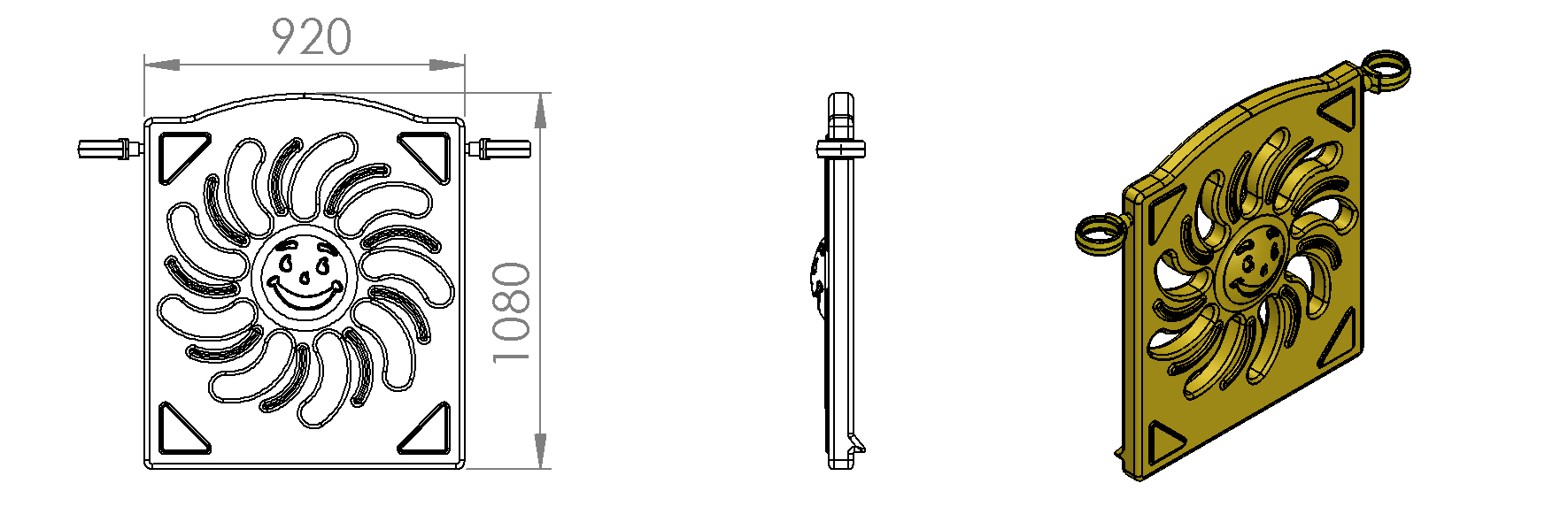

GÜNEŞ PANO	1 AD.
YELKEN PANO	1 AD.
EKO ÇATI	1 AD.
GRUBA BAĞLI İKİLİ SALINCAK	1 AD.

KARE SAHANLIK (PLATFORM)

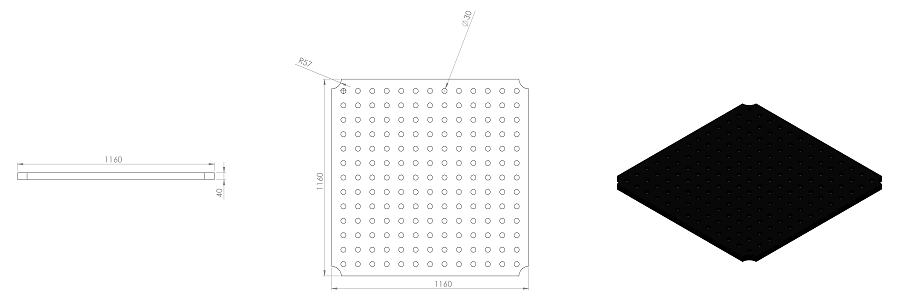

Minimum 20x40x1,5 mm’ lik kutu profillerden yapılan karkas üzerine, 2 mm et kalınlığında sacın sık puntolarla tutturulmasından oluşturulacak platformun ölçüleri 115x115 cm. olacaktır. Platformun bağlantı delikleri önceden açılmış olacaktır. Platform altına atılan destek sayısı 6 adet olup platform alın ölçüleri 4 cm olacaktır. Bu platformun üst yüzeyi, –60 ±5 share  A sertlikte,1 gr/cm^3 yoğunlukta, en az kgf/cm^2 kopma mukavemetinde, %650-700 kopma uzamasında ve 100 m^3(max) aşınma özelliğine sahip antistatik malzeme karışımlı SICAK DALDIRMA YÖNTEMİYLE PVC (Plastisol) kaplama yapılacaktır. PVC kalınlığı her noktada minimum 1,5mm. olacaktır. Bu platformlar, taşıyıcı konstrüksiyonda mevcut (imalat aşamasında tutturulmuş) bulunan özel kesim flanşlar üzerine galvanizli cıvata ve somunlar vasıtasıyla sıkıştırılarak bağlanacaktır.

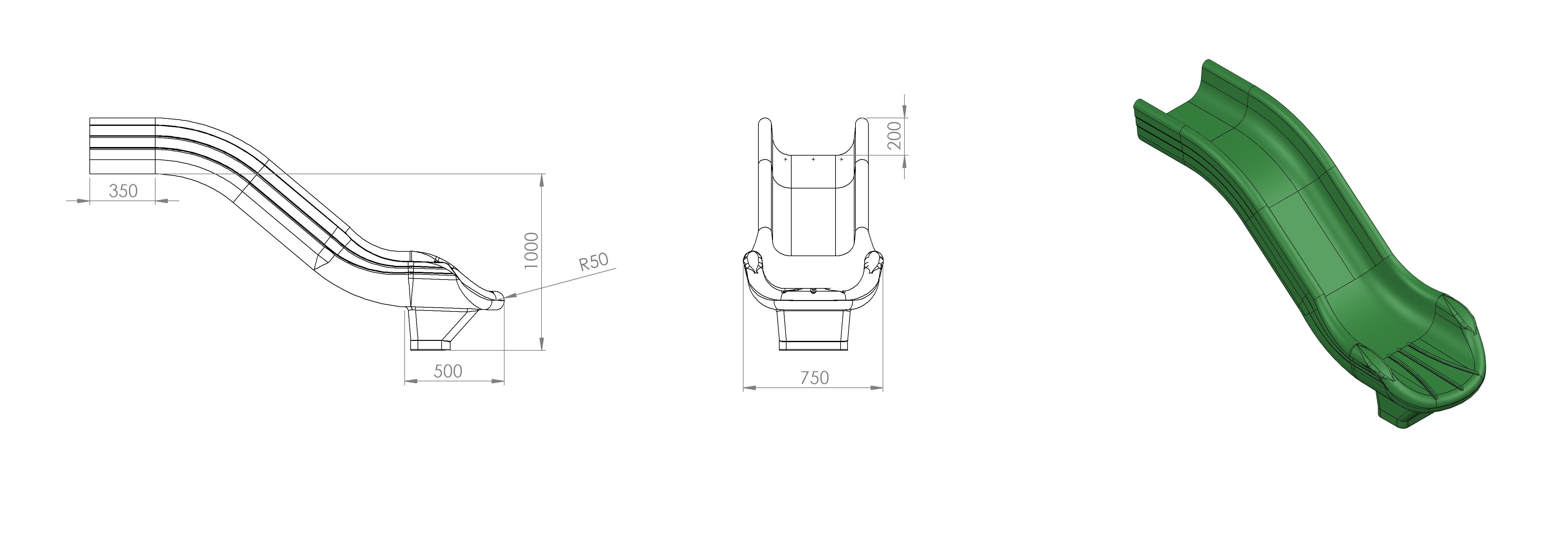

H:100 DÜZ KAYDIRAK

100 cm. yüksekliğindeki platforma bağlanan DÜZ kaydıraklarda; kayma bölümünün yatayla yaptığı eğim açısı kaydırağın boy eksenine göre ölçüm yapıldığında en fazla 40º olacak şekilde çift cidarlı ve tek parça olarak imal edilecektir. Düz Kaydırağın, giriş bölümü yan kısımlarının yüksekliği en az 20 cm olacaktır. Düz Kaydırağın kayma bölümünün genişliği en az 45 cm olacaktır. Düz kaydırağın çıkış bölümünün genişliği en az 75 cm, Çıkış radüsü en az 50 mm olacaktır. Serbest düşme yüksekliği 100 cm’den küçük olan kaydıraklarda kayma bölümü yan korumanın yüksekliği ise en az 20 cm olacaktır. Kaydırağın çıkış bölümü ankraj ile zemine gömülerek betonlanacaktır. Çıkış Noktasının Radüsü min.50mm olmalıdır. Çıkış genişliği min. 75 cm olmalıdır. Kaydıraklarda giriş açıklığını kesen polietilen bariyer bulunacaktır. TS EN 1176-3 / 04.02.2010 Belge Kapsamında ‘DÜZ KAYDIRAK’ ifadesi bulunması zorunludur. Ağırlık Min; 25

H:100 İKİLİ DÜZ KAYDIRAK

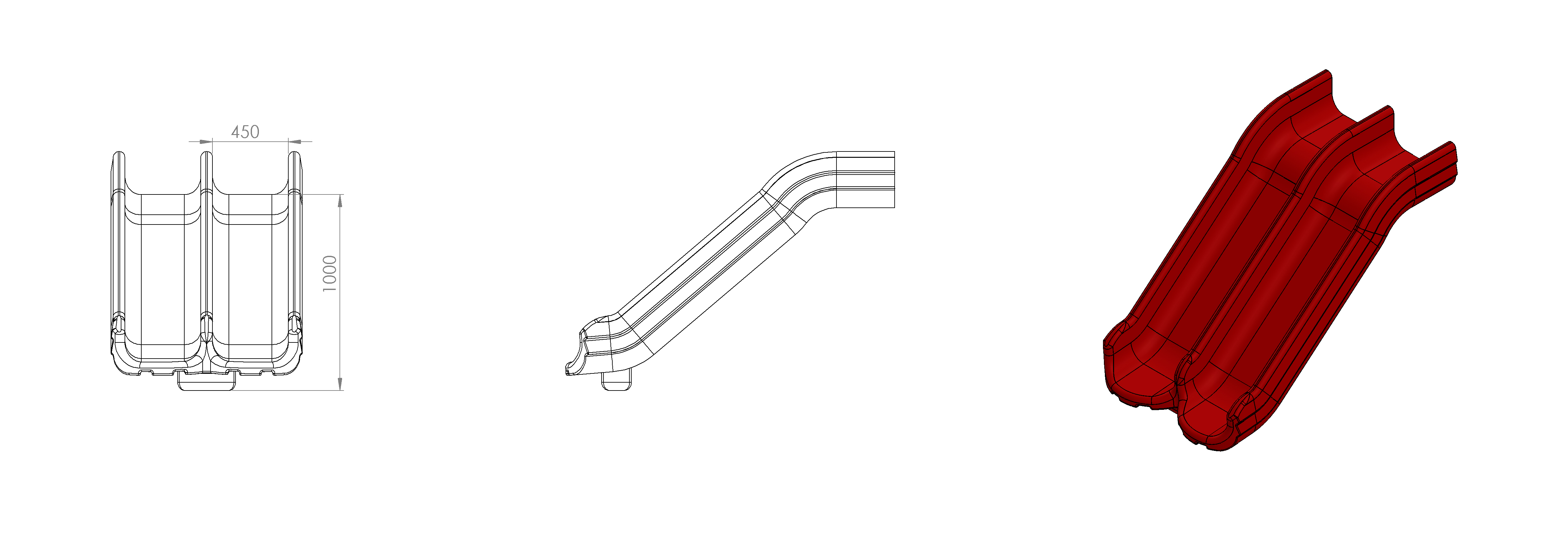

100 cm. yüksekliğindeki platforma bağlanan İkili Düz kaydıraklarda; kayma bölümünün yatayla yaptığı eğim açısı kaydırağın boy eksenine göre ölçüm yapıldığında en fazla 40º olacak şekilde çift cidarlı ve tek parça olarak imal edilecektir. İkili düz Kaydırağın, giriş bölümü yan kısımlarının yüksekliği en az 20 cm olacaktır. İkili düz Kaydırağın kayma bölümünün genişliği en az 40 cm olacaktır. Serbest düşme yüksekliği 100 cm’den küçük olan kaydıraklarda kayma bölümü yan korumanın yüksekliği ise en az 15 cm olacaktır. Kaydırağın çıkış bölümü en az 50 cm olacak ve ankraj ile zemine gömülerek betonlanacaktır. Kaydıraklarda giriş açıklığını kesen polietilen bariyer bulunacaktır. TS EN 1176-3 / 04.02.2010 Belge Kapsamında ‘ÇOKLU BAĞLI KAYDIRAK’ ifadesi bulunması zorunludur. Ağırlık Min; 45 KG.

DÜZ KAYDIRAK KORKULUĞU

Düz kaydırak korkuluğu çocukların kaydırağa güvenli geçişini sağlamak amacı ile üstü ve iki yanı tek parça olarak tasarlanmış polietilenden çift cidarlı olarak imal edilecektir. Düz kaydırak korkulukları 95x120 cm ebatlarında Giriş kısmı min. 55 cm genişliğinde tasarlanıp imal edilecektir. Düz kaydırak korkuluğu üstten 27 mm çapında 2 mm et kalınlığında galvanizli borularla kelepçe sistemi yardımı ana konstrüksiyona sabitlenecektir. Bu borular polietilen korkulukların içerisinden bütün olarak geçirilecektir. Boruların korkulukla birleşim noktalarında 27 mm çapında borunun geçebileceği enjeksiyon yöntemi ile şekillendirilmiş, polyemid esaslı kelepçeler kullanılacaktır. Korkulukların montajı POLYEMİD kelepçelerle yapılacaktır. Ağırlık Min; 7 KG

PLATFORM PANOSU

Ev figürlü panolar kendinden renkli polietilen malzemeden çift cidarlı olarak imal edilecektir. Ev figürlü panolar 90x100 cm ebatlarında tasarlanıp imal edilecektir. Ev figürlü panolar üstten ve alttan 27 mm çapında 2 mm et kalınlığında galvanizli borularla kelepçe sistemi yardımı ana konstrüksiyona sabitlenecektir. Boruların korkulukla birleşim noktalarında 27 mm çapında borunun geçebileceği enjeksiyon yöntemi ile şekillendirilmiş, POLYEMİD esaslı Üzeri Yüklenici firma logo baskılı kelepçeler kullanılacaktır. Renklendirmede kullanılan boya maddeleri çocuk sağlığına ve gıda tüzüğüne uygun olacaktır. Ağırlık Min; 7 KG.

METAL KORKULUKLU KÖPRÜ

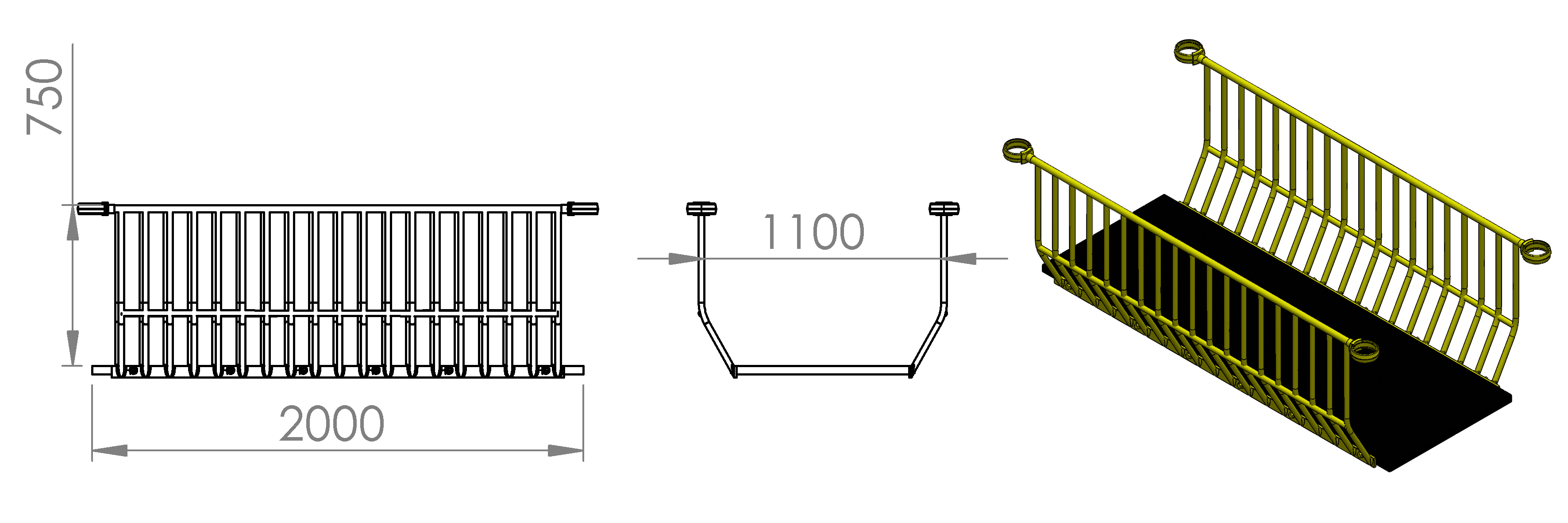

Çocukların rampa üzerinde rahat bir şekilde dolaşabilmesi için; Minimum 200 cm uzunluğunda, minimum 82,5 cm genişliğinde imal edilecektir. Köprü zemini çocukların kaymasını engellemek için baklava desenli sacdan imal edilecektir. Zemin esnemesini önlemek için köprü uzun kenar boyunca eşit aralıklar ile 4 sıra 40x40x2mm profil kaynak yöntemi ile köprü sacına birleştirilecektir. Çarpma sonucu yaralanmaları önlemek için korkuluk üzerinde keskin kenar bulunmayacaktır. Köprü yüzeyinde esneme, bombe vs. kesinlikle olmayacaktır.

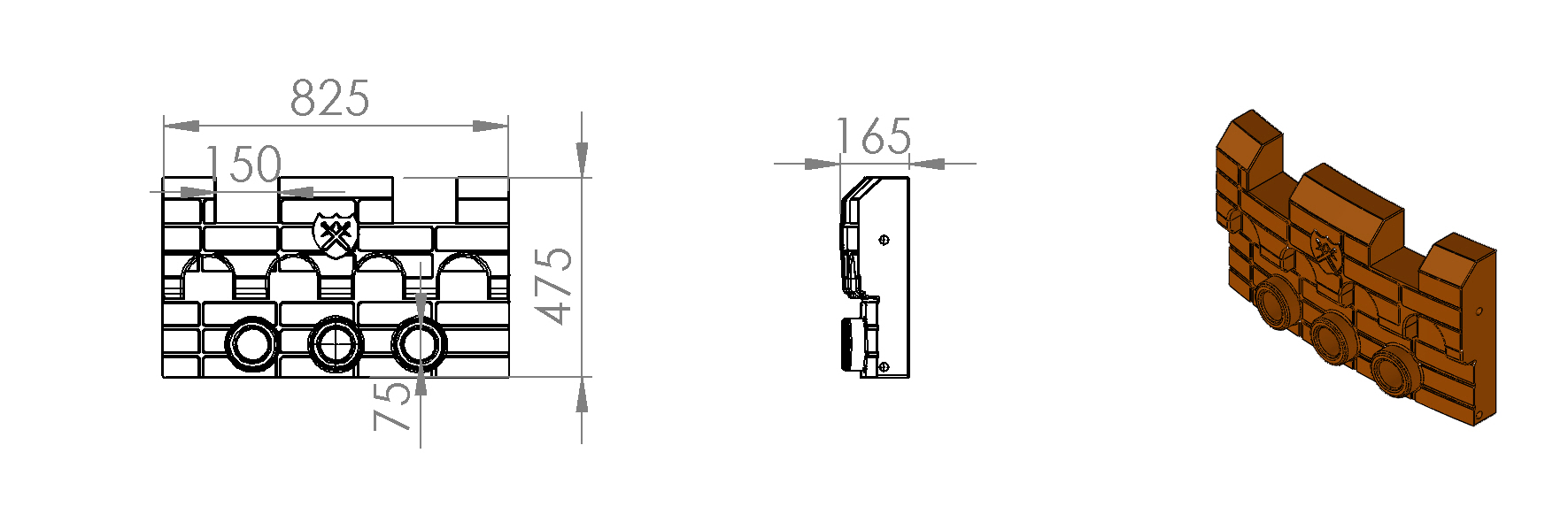

KALE SUR Bu bariyerlerin üzerinde; kale duvarına has taş dokulu kabartma desenler bulunacaktır. Bu bariyerler min. ø27 mm galvaniz borularla ve kelepçe sistemi ile ø114 mm taşıyıcı borulara bağlanarak sabitlenecektir. Tüm bariyerler demonte olarak Ø 114 lük borulara bağlanacak olup istenildiğinde şekil değişikliğine müsait olacaktır. Nihai ürünün yüzeyinin pürüzsüz olması için; alüminyumdan veya dengi malzemeden imal edilmiş kalıbın yüzeyinin kumlama yapılmış olması ve yüzey parlaklığı için teflon kaplama işleminden geçirilerek imal edilmiş olması gereklidir. Kale suru ölçüleri ~ 82,5x47,5 cm +/- 10 cm ölçülerinde olması istenmektedir. Ancak resim üzerindeki ölçüler örnek olarak verilen figürler için belirlenmiş en ideal min. ölçüler olmakla beraber +/- 10cm toleranslı benzer modelleri idaremizce kabul edilecektir. Max.ölçüler serbest bırakılmıştır. Min. 4 kg ağırlığında olmalıdır

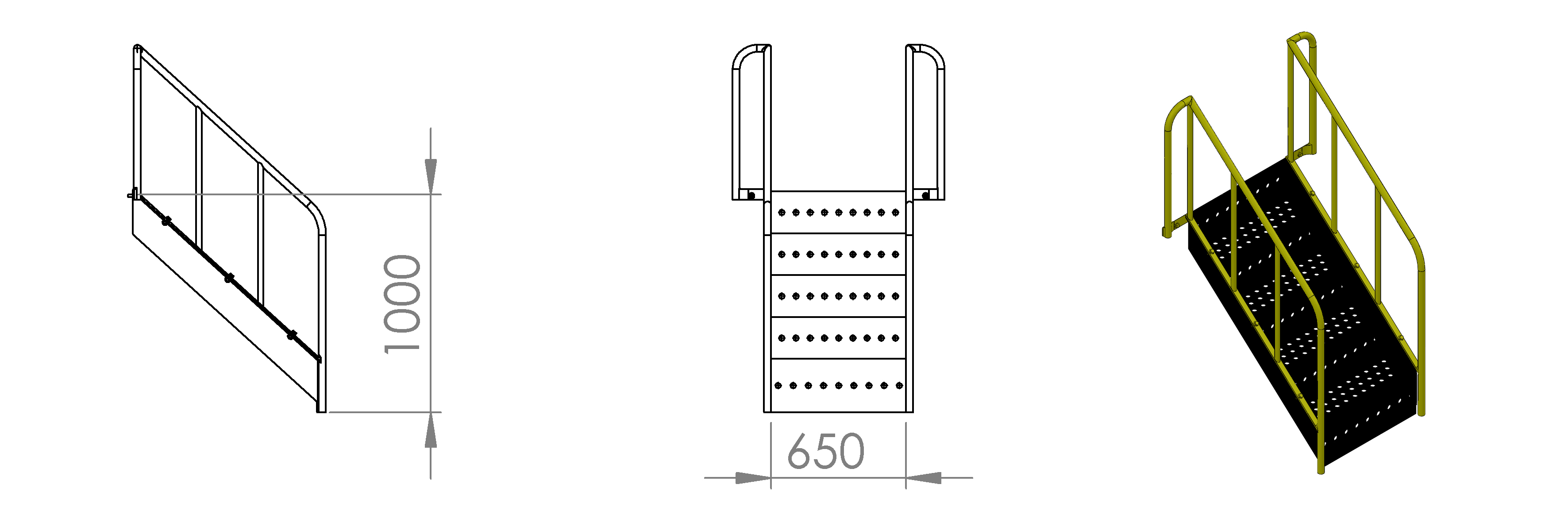

H:100 CM KULEDEN KULEYE MERDİVEN

Merdivenler Zeminden platforma 100 CM kot farkına erişebilecek şekilde imal edilecektir. Merdivenlerin basamak yüksekliği minimum 130 mm, maksimum 200 mm. olacaktır. Merdiven korkuluğu minimum 700 mm, maksimum 850 mm yüksekliğinde her merdiven grubu için 2 adet imal edilecektir. Basamaklar 2mm et kalınlığında dkp sacdan imal edilecektir. Merdiven basamakları karışımlı –60 ±5 share  A sertlikte,1 gr/cm^3 yoğunlukta, en az kgf/cm^2 kopma mukavemetinde, %650-700 kopma uzamasında ve 100 m^3(max) aşınma özelliğine sahip antistatik malzeme karışımlı SICAK DALDIRMA YÖNTEMİYLE PVC (Plastisol) kaplama yapılacaktır. PVC kalınlığı her noktada minimum 2mm. olacaktır. Merdiven korkuluğunun kenarları minimum 27x2 mm borudan, parmaklıklar minimum 21x2 mm borudan olacaktır. Platformdan platforma çıkan merdiven korkuluğundaki parmaklık araları maksimum 85 mm olacaktır. Merdiven korkulukları kumlama işleminden sonra polyester esaslı elektro statik toz boya ile boyanacaktır.

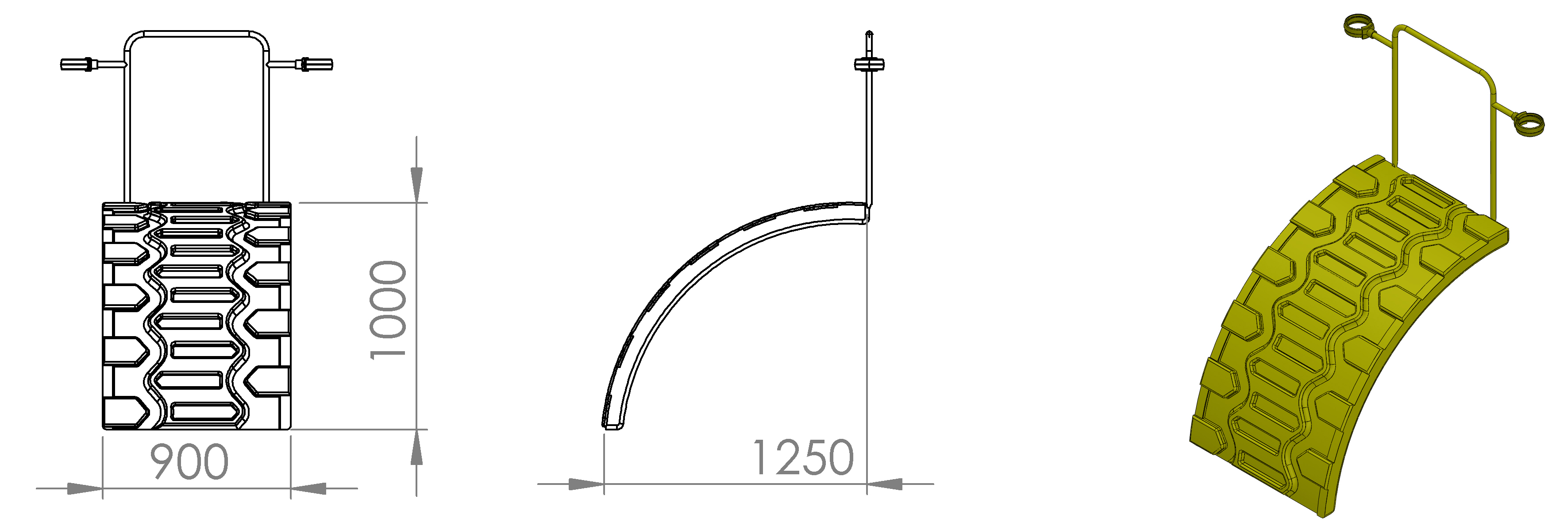

KAYA TIRMANMA

Kaya tırmanma kendinden renkli polietilen malzemeden imal edilmelidir. Kaya tırmanma tek parça ve çift cidarlı olarak imal edilmelidir. Kaya tırmanma 90x100 cm ebatlarında tasarlanıp imal edilecektir. Kaya tırmanma üstten 114 mm çapında 2,5 mm et kalınlığında galvanizli borularla kelepçe sistemi yardımı ana konstrüksiyona sabitlenecektir. Boruların kaya tırmanma ile birleşim noktalarında 114 mm çapında borunun geçebileceği enjeksiyon yöntemi ile şekillendirilmiş, POLYEMİD esaslı kelepçeler kullanılacaktır. Renklendirmede kullanılan boya maddeleri çocuk sağlığına ve gıda tüzüğüne uygun olacaktır. Ağırlık Min; 15 KG.

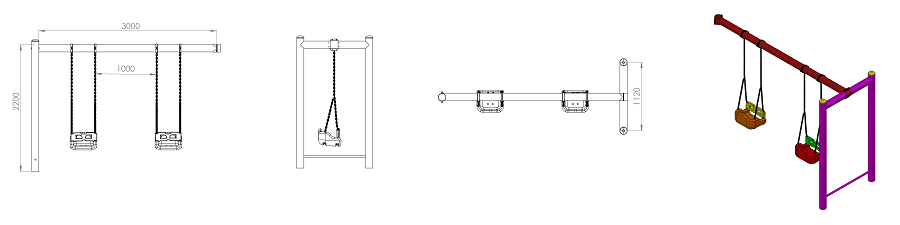

OYUN GRUBUNA BAĞLI İKİLİ SALINCAK

İki tarafında minimum 50 cm. boyundaki min. Ø 114 mm çaplı, min. 2,5 mm et kalınlığı olan borular ile birbirinin içine geçen borularla bağlı, 300 cm. boyundaki Ø114 mm çapında min. 2,5 mm çapında boruya her salıncak için 2 adet olmak üzere toplam 4 adet mafsalın zincirlerle bağlanması ile oluşturulacaktır. Konstrüksiyon dikmeleri ve taşıyıcı elektro statik toz boya işlemi uygulanmış ile boyanmalıdır. Zincirler min. 25 mikron daldırma galvanizli ve çift sıra olacak şekilde kullanılmalıdır. Parmak sıkışmasına yol açmayacak şekilde 6 mm. kalibre zincir olmalıdır.

SALINCAK OTURAĞI

Salıncak koltuğu 3 tarafı kapalı, emniyet için ön koruması olan polietilen malzemeden oluşmalıdır. Koltuklar tek kişilik olmalı ve hayvan figürlü koruyucu bulunmalıdır. Salıncak korkuluğu ile birlikte min 3,5 kg ağırlığında olmalıdır Salıncak koltuğunun altı ile koruyucu yüzey arasındaki mesafe min 45cm +/-10cm olmalıdır. TS EN 1176-2 / 04.02.2010 Belge Kapsamında ‘POLİETİLEN” ifadesi bulunması zorunludur. Renklendirmede kullanılan boya maddeleri çocuk sağlığına ve gıda tüzüğüne uygun olacaktır.

EKO ÇATI

Eko çatı 145x145 cm boyutlarında olup minimum 60 cm yüksekliğinde tek parçadan kendinden renkli imal edilecektir. Eko çatının saçak alt kenarı ile platform arasında minimum 1800 mm açıklık bulunmalıdır.0rasında minimum 10ile bağlanan lmayacaktır. ne uyacaktır. cektir. Eko çatı ana konstrüksiyona mutlaka direk bağlanacak şekilde olmalıdır. Arada bir bağlantı elemanı kullanılmamalıdır. Eko çatı polietilen hammaddeden rotasyon teknolojisiyle imal edilecektir. Renklendirmede kullanılan boya maddeleri çocuk sağlığına uygun nitelikte olacaktır Ağırlık Max; 16 KG.

BAĞLANTI ELEMANLARI

•
  Taşıyıcı kelepçeler enjeksiyon yöntemi ile yapılmış elyaflı polyemid(naylon 66) esaslı veya direkt platformun taşıyıcı sisteme bağlanması yöntemleriyle yapılabilir. Tüm bağlantı elemanları demonte ve sökülebilir olmalıdır.

•
  Bariyer kelepçeleri enjeksiyon yöntemi ile yapılmış polyemid esaslı olmalıdır.

•
  Kiriş Bağlantıları; enjeksiyon yöntemi ile yapılmış polyemid esaslı olmalıdır. Bağlantı çapları min. 32mm. Çaplı borulara uygun olmalıdır.

•
  Komando halkaları; enjeksiyon yöntemi ile yapılmış polyemid esaslı olmalıdır.

•

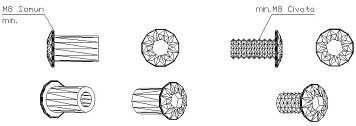

  Kelepçelerde kullanılan tüm somun, cıvata ve pullar min.M8 somun ve M8 cıvata düzenine göre olmalıdır.


BAĞLANTI PARÇALARI

•
  Düz tünel dirsek ve kıvrımlı tünel inişi gibi parçalardır. Oyun grubunun cinsine göre küreler veya platformlar arasındaki irtibat bu parçalar kullanılarak sağlanmalıdır.

•
  Parçaların küre veya platforma bağlantısı min.5 cm genişliğindeki flanşlar sayesinde, kaliteli galvaniz kaplı cıvatalar kullanılarak yapılmalıdır.

•
  Bütün bağlantı elemanları lineer polietilenden imal edilmelidir.


CIVATA, SOMUN VE PULLAR

•
  Sistemde kullanılan bu tür cıvata, pul ve somunlar dakromat kaplamalı olmalıdır. Ve kesinlikle max 3mm’den fazla keskin köşe çıkıntısı olmamalıdır.

•
  Tüm somunlar fiberli olmalıdır. Bu sayede titreşim nedeniyle somunların gevşeyerek düşmesi sorunu ortadan kalkmış olacaktır..

•
  Elektro galvanizli cıvataları sadece plastik kapaklarla kapatılan yerlerde kullanılmalıdır. Açıkta kalan


yerlerdeki cıvata ve somunların tamamı dakromat kaplamalı olmalıdır.

ANKRAJLAR

•

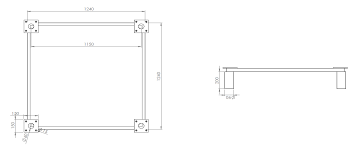

  Kare ve altıgen oyuncak kulelerinin ankrajları tek parça olarak imal edilecektir.

•

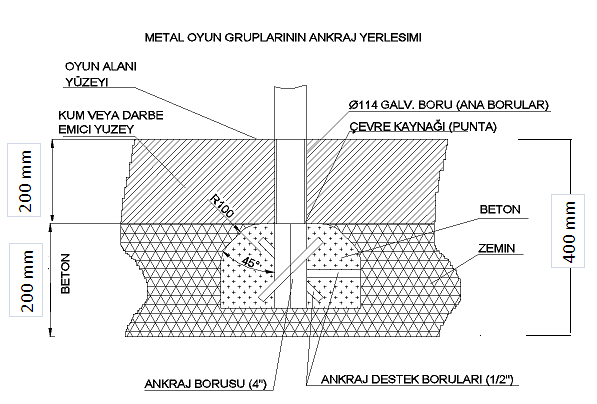

  Her bir ankraj borusu lokal olarak, ankraj kesit resminde görüldüğü gibi betonlanacaktır.

•
  Ankraj boyları min.300mm. olacaktır ve atılacak beton çapı min. 500mm. olmalıdır. Ankraj beton kesiti resimdeki gibi olacaktır. Üst taraf daha dar ve 45derece açı ile 500mm. çapa ulaşacaktır. Açılı yüzeylerin diğer yüzeylerle kesiştiği noktalar çap 100mm. radüslü olmalıdır
