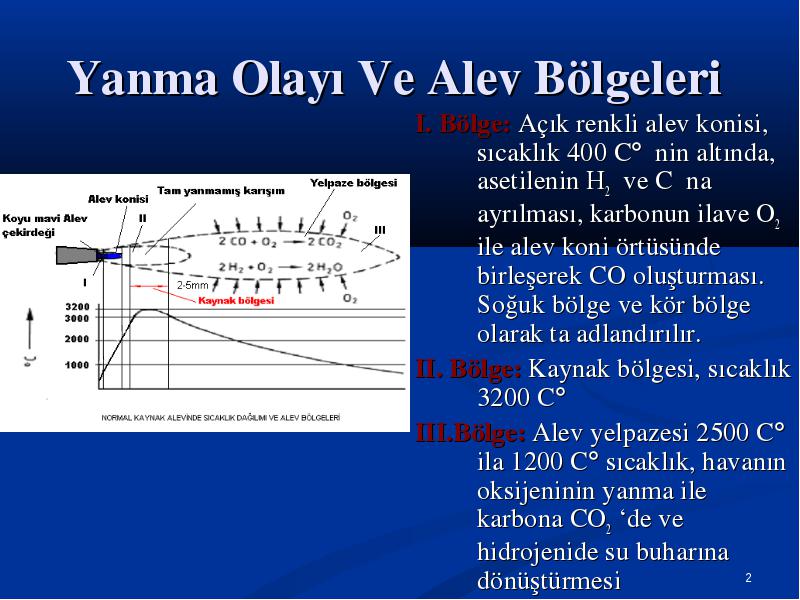

I. Bölge: Açık renkli alev konisi, sıcaklık 400 C nin altında, asetilenin H2 ve C na ayrılması, karbonun ilave O2 ile alev koni örtüsünde birleşerek CO oluşturması. Soğuk bölge ve kör bölge olarak ta adlandırılır.

  • I. Bölge: Açık renkli alev konisi, sıcaklık 400 C nin altında, asetilenin H2 ve C na ayrılması, karbonun ilave O2 ile alev koni örtüsünde birleşerek CO oluşturması. Soğuk bölge ve kör bölge olarak ta adlandırılır.

  • II. Bölge: Kaynak bölgesi, sıcaklık 3200 C

  • III.Bölge: Alev yelpazesi 2500 C ila 1200 C sıcaklık, havanın oksijeninin yanma ile karbona CO2 ‘de ve hidrojenide su buharına dönüştürmesi

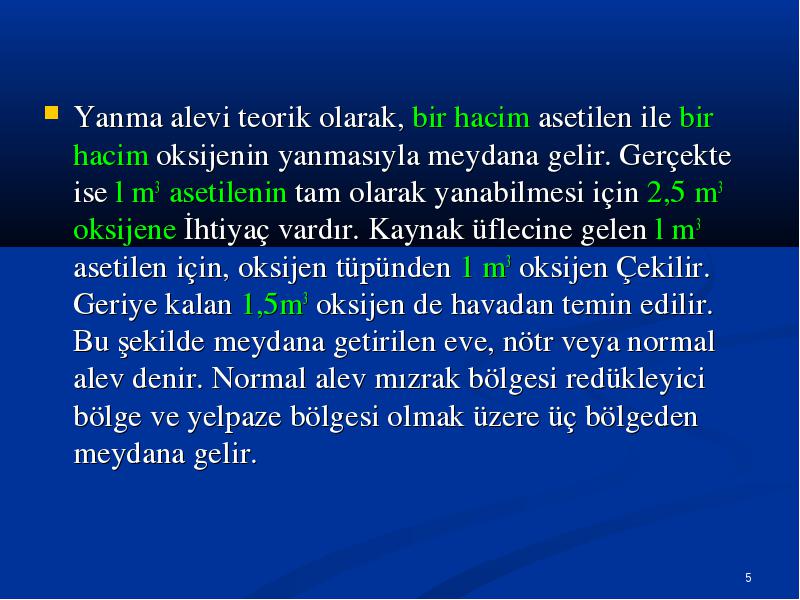

Yanma alevi teorik olarak, bir hacim asetilen ile bir hacim oksijenin yanmasıyla meydana gelir. Gerçekte ise l m3 asetilenin tam olarak yanabilmesi için 2,5 m3 oksijene İhtiyaç vardır. Kaynak üflecine gelen l m3 asetilen için, oksijen tüpünden 1 m3 oksijen Çekilir. Geriye kalan 1,5m3 oksijen de havadan temin edilir. Bu şekilde meydana getirilen eve, nötr veya normal alev denir. Normal alev mızrak bölgesi redükleyici bölge ve yelpaze bölgesi olmak üzere üç bölgeden meydana gelir.

  • Yanma alevi teorik olarak, bir hacim asetilen ile bir hacim oksijenin yanmasıyla meydana gelir. Gerçekte ise l m3 asetilenin tam olarak yanabilmesi için 2,5 m3 oksijene İhtiyaç vardır. Kaynak üflecine gelen l m3 asetilen için, oksijen tüpünden 1 m3 oksijen Çekilir. Geriye kalan 1,5m3 oksijen de havadan temin edilir. Bu şekilde meydana getirilen eve, nötr veya normal alev denir. Normal alev mızrak bölgesi redükleyici bölge ve yelpaze bölgesi olmak üzere üç bölgeden meydana gelir.

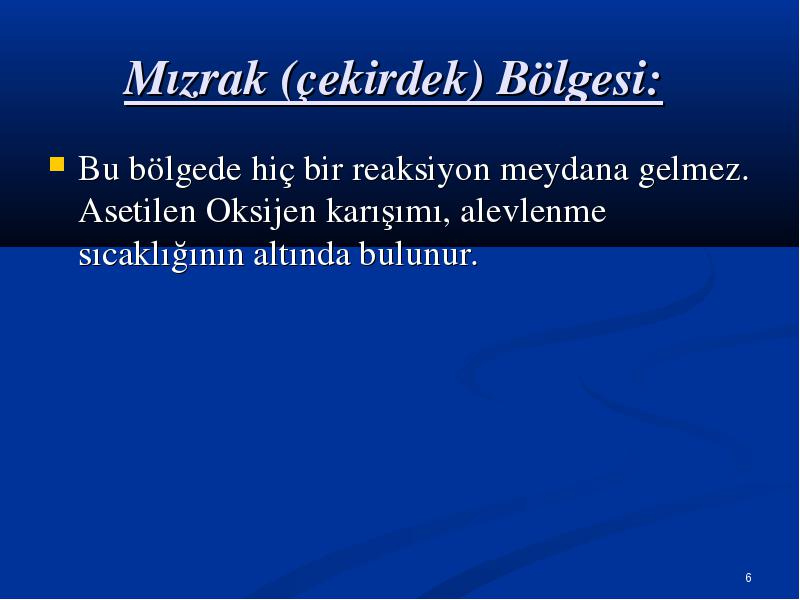

Bu bölgede hiç bir reaksiyon meydana gelmez. Asetilen Oksijen karışımı, alevlenme sıcaklığının altında bulunur.

  • Bu bölgede hiç bir reaksiyon meydana gelmez. Asetilen Oksijen karışımı, alevlenme sıcaklığının altında bulunur.

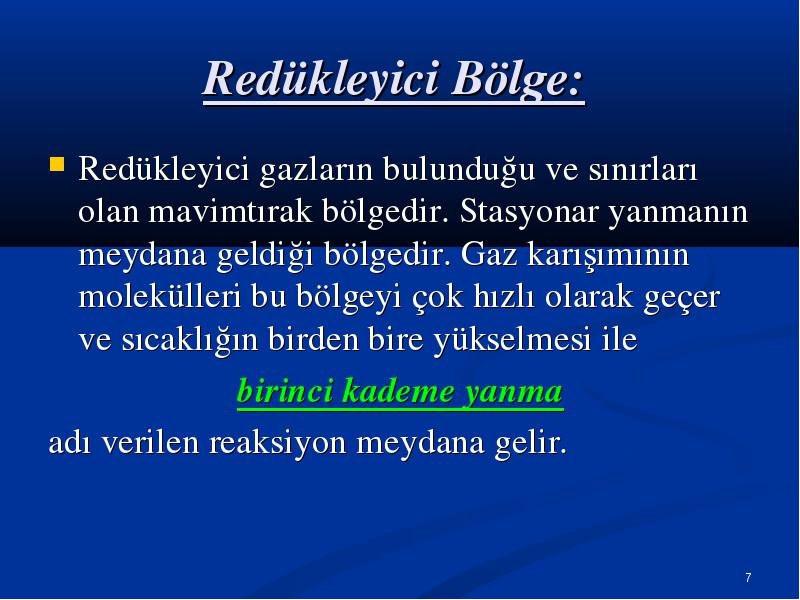

Redükleyici gazların bulunduğu ve sınırları olan mavimtırak bölgedir. Stasyonar yanmanın meydana geldiği bölgedir. Gaz karışımının molekülleri bu bölgeyi çok hızlı olarak geçer ve sıcaklığın birden bire yükselmesi ile

  • Redükleyici gazların bulunduğu ve sınırları olan mavimtırak bölgedir. Stasyonar yanmanın meydana geldiği bölgedir. Gaz karışımının molekülleri bu bölgeyi çok hızlı olarak geçer ve sıcaklığın birden bire yükselmesi ile

  • birinci kademe yanma

  • adı verilen reaksiyon meydana gelir.

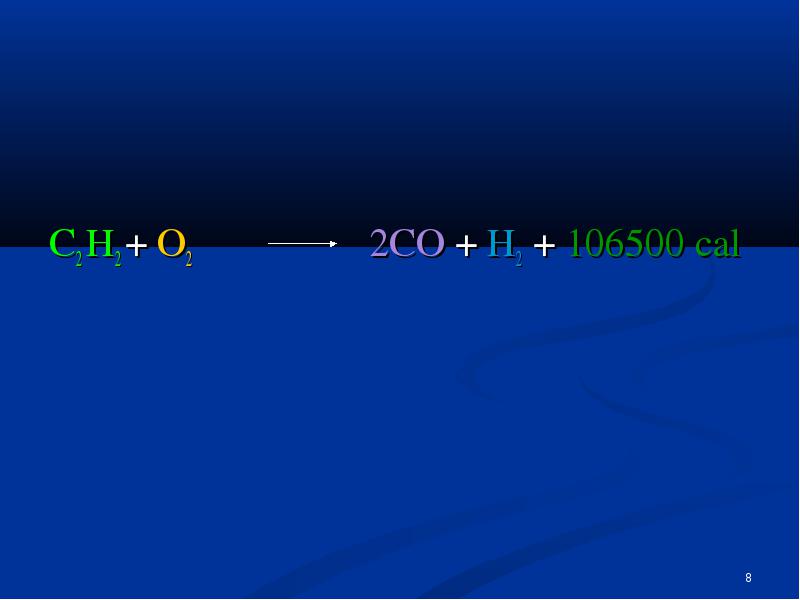

C2 H2 + O2 2CO + H2 + 106500 cal

  • C2 H2 + O2 2CO + H2 + 106500 cal

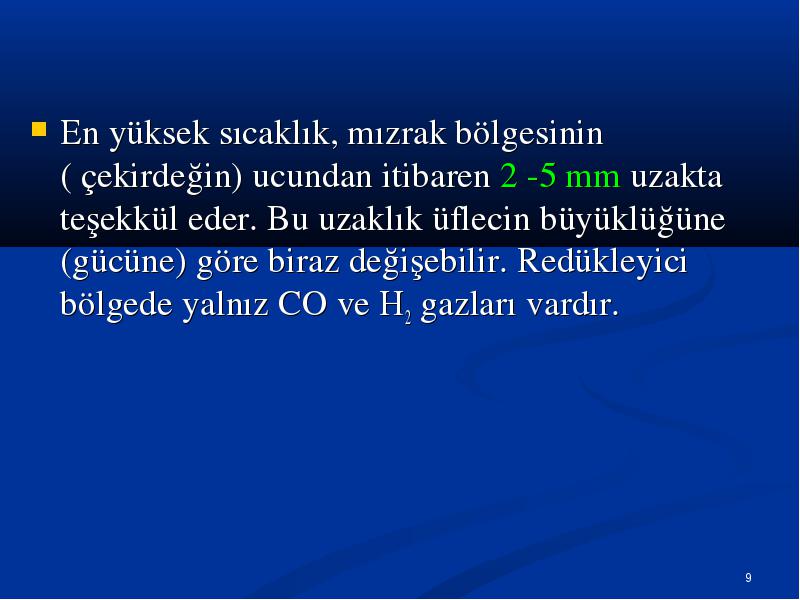

En yüksek sıcaklık, mızrak bölgesinin ( çekirdeğin) ucundan itibaren 2 -5 mm uzakta teşekkül eder. Bu uzaklık üflecin büyüklüğüne (gücüne) göre biraz değişebilir. Redükleyici bölgede yalnız CO ve H2 gazları vardır.

  • En yüksek sıcaklık, mızrak bölgesinin ( çekirdeğin) ucundan itibaren 2 -5 mm uzakta teşekkül eder. Bu uzaklık üflecin büyüklüğüne (gücüne) göre biraz değişebilir. Redükleyici bölgede yalnız CO ve H2 gazları vardır.

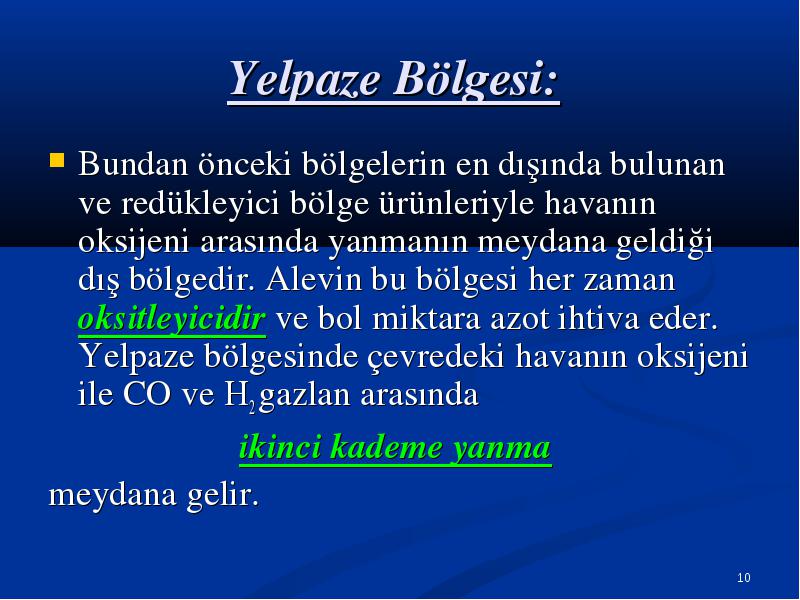

Bundan önceki bölgelerin en dışında bulunan ve redükleyici bölge ürünleriyle havanın oksijeni arasında yanmanın meydana geldiği dış bölgedir. Alevin bu bölgesi her zaman oksitleyicidir ve bol miktara azot ihtiva eder. Yelpaze bölgesinde çevredeki havanın oksijeni ile CO ve H2 gazlan arasında

  • Bundan önceki bölgelerin en dışında bulunan ve redükleyici bölge ürünleriyle havanın oksijeni arasında yanmanın meydana geldiği dış bölgedir. Alevin bu bölgesi her zaman oksitleyicidir ve bol miktara azot ihtiva eder. Yelpaze bölgesinde çevredeki havanın oksijeni ile CO ve H2 gazlan arasında

  • ikinci kademe yanma

  • meydana gelir.

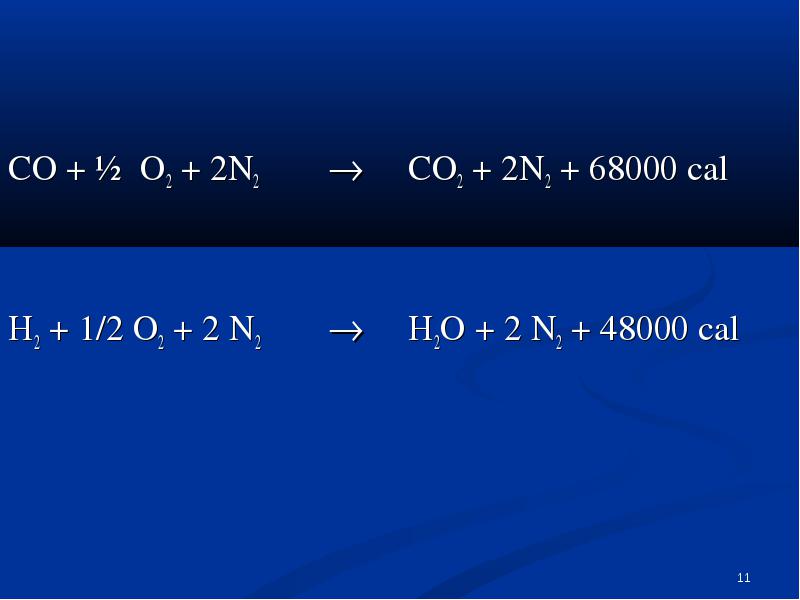

CO + ½ O2 + 2N2  CO2 + 2N2 + 68000 cal

  • CO + ½ O2 + 2N2  CO2 + 2N2 + 68000 cal

  • H2 + 1/2 O2 + 2 N2  H2O + 2 N2 + 48000 cal

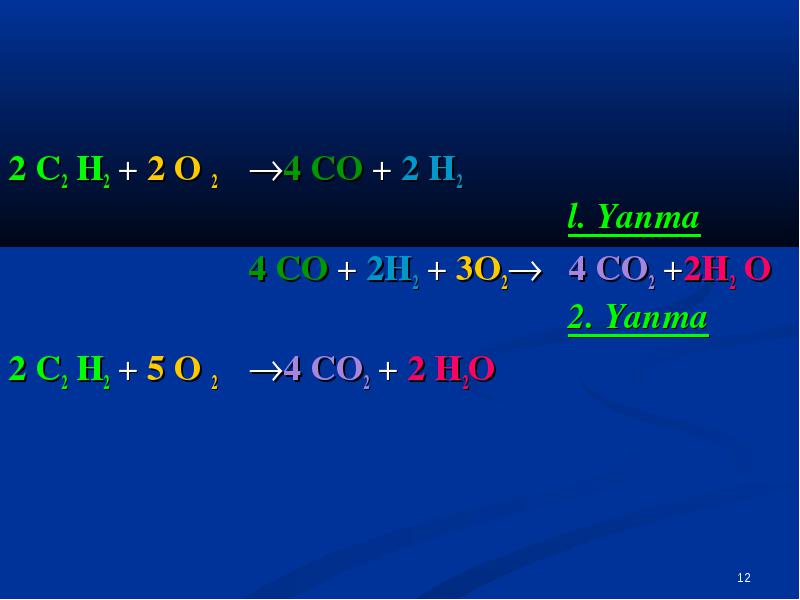

2 C2 H2 + 2 O 24 CO + 2 H2 l. Yanma

  • 2 C2 H2 + 2 O 24 CO + 2 H2 l. Yanma

  • 4 CO + 2H2 + 3O24 CO2 +2H2 O 2. Yanma

  • 2 C2 H2 + 5 O 24 CO2 + 2 H2O

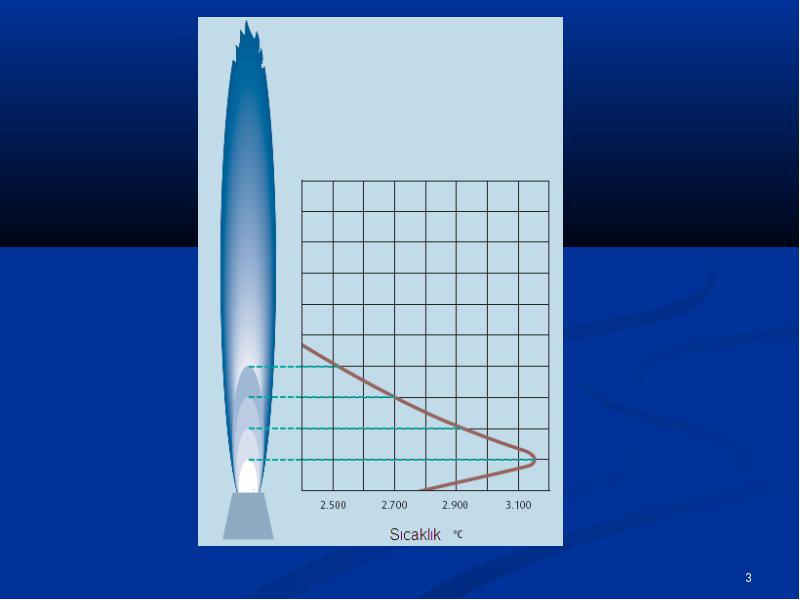

Oksi-asetilen alevinin en yüksek sıcaklığı mızrak bölgesinin ucundan itibaren 5 mm uzakta meydana geldiği görülür. Mızrak bölgesinden yelpaze bölgesine doğru gidildikçe sıcaklık hızla düşmektedir. Oksi - Asetilen ana reaksiyonu yalnız CO ve H2 redükleyici gazlarını verir alevin kimyasal karakteristiği. 3000 C de diatomik hidrojen molekülü (H2) dissosiasyona uğrayarak, hidrojen atomlarına (H) ayrılır. Maksimum sıcaklık olan 3100 C de alevdeki bileşenlerin oranları hacimsel olarak aşağıdaki gibidir:

  • Oksi-asetilen alevinin en yüksek sıcaklığı mızrak bölgesinin ucundan itibaren 5 mm uzakta meydana geldiği görülür. Mızrak bölgesinden yelpaze bölgesine doğru gidildikçe sıcaklık hızla düşmektedir. Oksi - Asetilen ana reaksiyonu yalnız CO ve H2 redükleyici gazlarını verir alevin kimyasal karakteristiği. 3000 C de diatomik hidrojen molekülü (H2) dissosiasyona uğrayarak, hidrojen atomlarına (H) ayrılır. Maksimum sıcaklık olan 3100 C de alevdeki bileşenlerin oranları hacimsel olarak aşağıdaki gibidir:
